В зависимости от назначения электрические схемы принято классифицировать по типам.


Конечно, с монтажом простых бытовых устройств, например блоков питания или усилилелей ЗЧ все намного проще.

В свою очередь монтажные провода крепятся к клеммам лампового патрона с помощью пайки, как и провода к выключателю. Поскольку данный способ наиболее распространен, распишем порядок его разработки.
Как читать электрические схемы

Такая смесь будет более пластичная, а время застывания будет около получаса. Следовательно, следующим электроприемником должна быть обмотка магнитного пускателя.

Его данные и указания о местонахождении приводятся в перечне элементов данной схемы.

Что-то вроде скелета проекта, да некоторые моменты и нюансы не указаны, но для специалиста этой информации достаточно!

Для возможности различения участков цепей, относящихся, например, к разным агрегатам, допускается в обозначении цепей добавлять последовательные числа и другие принятые для агрегатов обозначения, отделяя их дефисом. Для кабелей указывается количество жил, их сечение и марка.


Электросхема представляет собой документ, в котором по определённым правилам обозначаются связи между составными частями устройств, которые работают за счёт протекания электроэнергии.

Схемы и оборудование эл.шкафа «Умного дома». Обзор, часть №1 «Схемы».

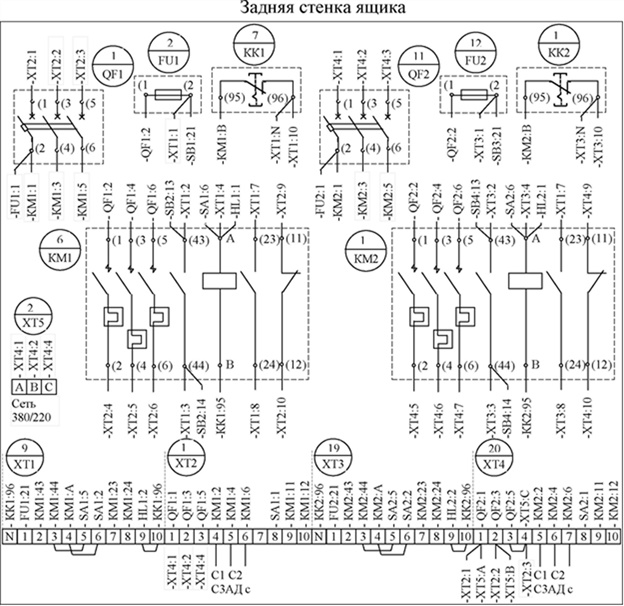

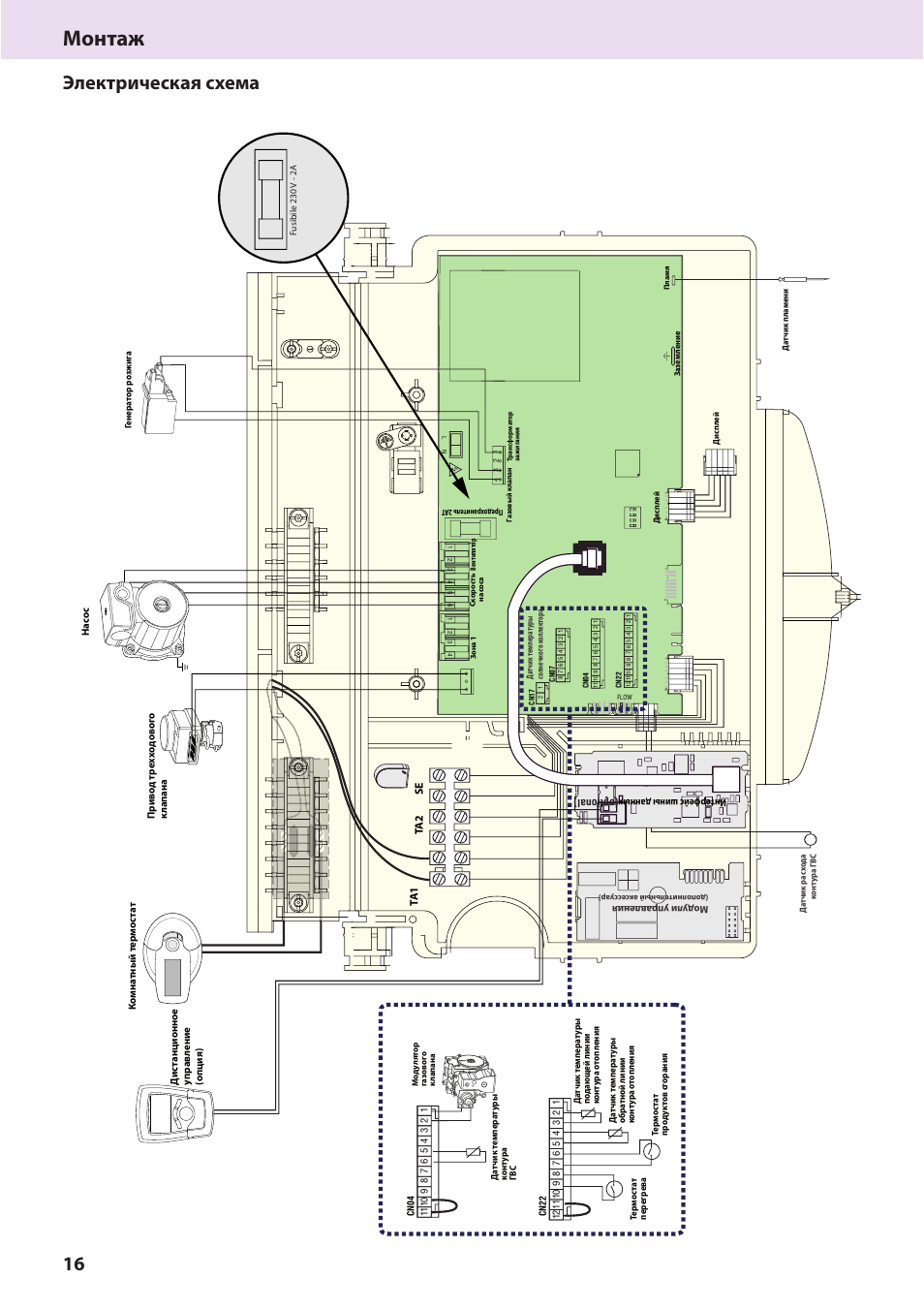

Порядок разработки монтажной электрической схемы

Согласно этому стандарту все участки электрических цепей, разделённые контактами аппаратов, обмотками реле, приборов, машин, резисторами и другими элементами, должны иметь разное обозначение. Просто в жизни у каждого человека возникают такие ситуации, когда нужно разбираться в том, на что вас не учили. Связь перечня с условными графическими обозначениями элементов осуществляется через позиционные обозначения.

Если посмотрите внимательнее, то на схеме 2 увидите так называемую перемычку, которая соединяет контакты -А- элементов и релюшек -К4- и -К5- между собой. На первом этапе монтажа на все вторые концы проводов одеваются кембрики с указанием маршрутов, концы завязывают в узел, чтобы кембрик не вылетел и провод бросают.

Простота и экономичность проектируемых схем обеспечивается применением стандартной, наиболее дешевой аппаратуры и типовых нормализованных узлов; сокращением до минимума числа элементов в схеме и ограничением их номенклатуры; применением систем электропривода производственных механизмов, обеспечивающих высокие энергетические показатели в установившихся и переходных режимах работы, и т.

Итоги урока На этом уроке мы говорили об электрических схемах. Сложность построения оптимального варианта усугубляется тем, что одним и тем же условиям может удовлетворять значительное число различных схем.


Кроме этого, указываются номера проводов жил и кабелей [2, п.

Схемы используются также при контроле, эксплуатации и ремонте изделий в процессе эксплуатации.

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.
Как научиться читать электрические схемы

Вступление

Разберем каждый тип электрических схем в отдельности.


НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Они дополняют информацию друг у друга, выполняются по единым стандартам, понятным всем пользователям, но имеют отличия в своём назначении.

Старайтесь не прокладывать много жгутов, если в монтажной схеме есть элементы, которые соединяются между собой экранированным проводом, то экранированные провода нужно прокладывать отдельно, а сами экраны нужно соединять с общим проводом или землей.

Мы же будем рассматривать только соединение элементов между собой проводами. При разнесённом способе составные части элементов и устройств или отдельные элементы устройств изображают на схеме в разных местах таким образом, чтобы отдельные цепи были изображены наиболее наглядно. Для чтения принципиальных схем необходимо знать алгоритм функционирования схемы, понимать принцип действия приборов, аппаратов, на базе которых построена принципиальная схема. Графическое обозначение элементов и соединяющие их линии связи необходимо стремиться располагать на схеме таким образом, чтобы обеспечить наилучшее представление о взаимодействии её составных частей.

Самое сложное, требующее особого внимания при подключении, это подсоединение проходных выключателей с управлением с двух, трех и более мест. Такие перемычки обычно рисуют в тех случаях, когда проще провести линию между элементами, особенно если они располагаются рядом друг с другом, чем писать маршрут на схеме. Сейчас прошли те времена, когда в комнате была одна лампочка и две розетки, а возле счетчика стояли две пробки, предохраняющие от возможных перегрузок и короткого замыкания.
