Гидроприводы стационарных машин классифицируют по давлению, способу регулирования, виду циркуляции, методам управления и контроля. Рисунок 6.

Безбородько М. Односторонний дроссельный клапан ограничивает скорость опускания груза.
Как работает гидравлический пресс

Рассмотренная схема применима также и для поворотных колебательных движений цилиндра прямолинейного движения.

В случае, если рабочие органы сведены или разведены до предельного положения, а насос 2 продолжает работать, создавая предельное давление в магистрали 9, то риску разрушения подвергаются магистрали и инструмент.

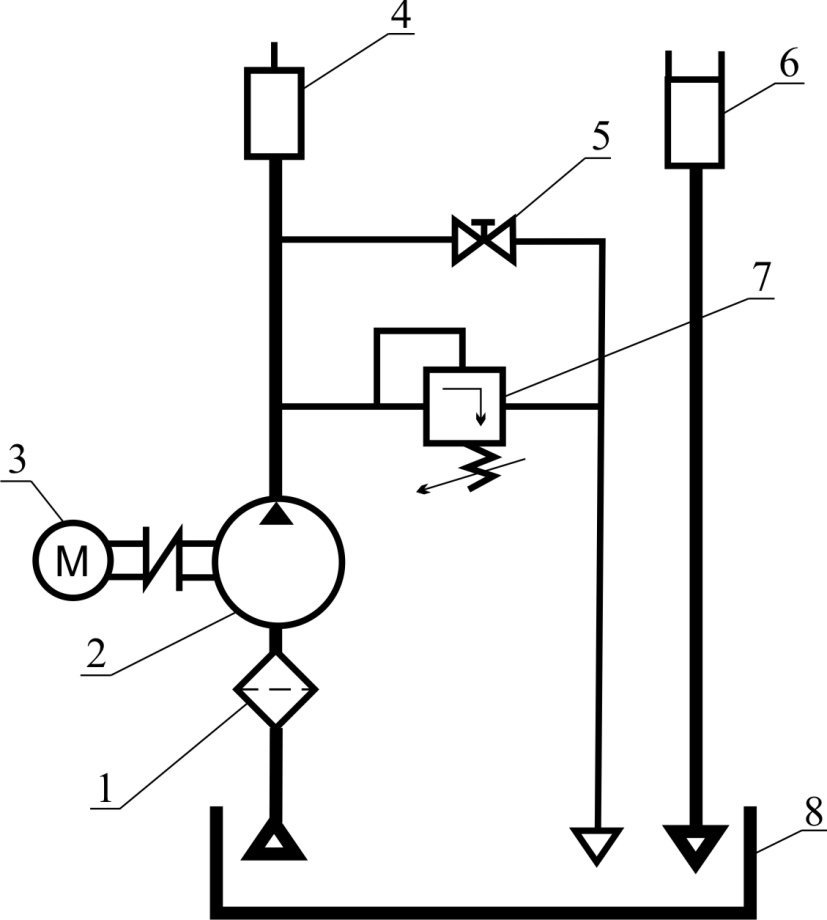

Принципиальные гидравлические схемы Привод насоса 1 осуществляется электродвигателем или двигателем внутреннего сгорания Fig. Для предохранения от перегрузок система снабжена предохранительным клапаном 3.

Условные графические обозначения основных элементов гидропривода приведены в табл.


Регулирование изменением рабочих объемов насоса и гидромотора рис.

Принцип работы гидростатики в спецтехнике — 067-693 -31-07

1. Введение. Состав гидропривода

Предохранительные гидроклапаны защищают гидросистему от давления, превышающего установленное. Это достигается с помощью дроссельного клапана Fig.

К гидросистемам с двухступенчатым электро-гидравлическим управлением относится система с регулируемым реверсивным насосом, реверс которого осуществляется сервоприводом, управляемым электрогидравлическим распределителем.

На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении линии подведены к центральному окну.

Гидроцилиндры двустороннего действия для выдвижения и втягивания их штоков должны быть устроены так, чтобы жидкость могла под давлением проходить по обе стороны от поршня.


Один из них нерегулируемый работает на низком давлении с большей подачей, и обеспечивает требующийся ускоренный холостой ход.

Гидросистема с дроссельным управлением Положение распределителя в левой его позиции жидкость поступает в перерывающиеся каналы правого поля распределителя соответствует движению поршня силового цилиндра 3 вправо жидкость от насоса поступает в левую полость , причем в этом положении распределителя 6 и утопленного переключателя 5 жидкость как от насоса, так и из нерабочей правой полости цилиндра 3 поступает в левую его полость в этом случае рабочей площадью цилиндра является площадь сечения штока , что способствует ускоренному перемещению поршня вправо. К следующему занятию курсанты должны: — знать: классификацию и назначение различных видов специальной защитной одежды и снаряжения; назначение, устройство и принцип действия гидравлического аварийно-спасательного инструмента.

Когда давление в системе достигнет номинального, автомат разгрузки жидкость от насоса направляет на слив. Редукционный клапан 7 также устанавливается на входе в распределитель 8, управляющий цилиндром 1.
Гидрозамок — управляемый обратный клапан

Читайте также: Сроки проведения энергоаудита и экспресс аудита

10.1. Гидросистемы с регулируемым насосом и дросселем

В наибольшей степени подвержены колебаниям клапаны прямого действия.

Однако, показанная на рис. Насос 3 снабжен фильтром 4, установленным на всасывающем трубопроводе, и предохранительным клапаном 6.

Гидроцилиндры двустороннего действия для выдвижения и втягивания их штоков должны быть устроены так, чтобы жидкость могла под давлением проходить по обе стороны от поршня. Схема редукционного гидроклапана переменной степени редуцирования: 1 —корпус; 2 — золотник; 3 —пружина; 4 —поршень; 5 —редукционная пружина; 6 —толкатель По мере повышения давления в полости А давление жидкости на золотник увеличиваются и он перемещается влево, сжимая редукционную пружину.

Каждый погрузчик имеет характерные особенности в устройстве гидропривода, но все гидроприводы обязательно имеют следующие части: гидравлический насос, бак для рабочей жидкости, гидравлический распределитель и силовые гидроцилиндры, которые с помощью гидропроводов соединяются между собой, образуя замкнутую гидравлическую систему. Редукционные клапаны могут быть клапанами постоянной степени редуцирования и клапанами переменной степени редуцирования.

Жидкость поступает в цилиндр под давлением для подъема груза. В системе с разомкнутым контуром см.

2. Состав гидропривода на примере силовой головки агрегатного станка


Первую из них составляют инструменты для резания металлических материалов различного профиля прутья, уголки, тросы, листовой материал. Второй цикл работы заключается в сжатии челюстей.

В среднем положении распределителя 6, представленного на рис. В точке 5 гидролиния имеет разветвление, в котором общая подача насосной станции 1 делится на три части Q1, Q2 и Q3. Инструмент для резания металлов охватывает такие устройства, как резаки, ножницы, кусачки.

Кроме того, нужно заменить ручной поршневой насос насосом с непрерывно действующим приводом. Автомат разгрузки прямого действия имеет простую конструкцию и небольшую массу, но создает при срабатывании сильные гидроудары, поэтому имеет ограниченное применение и только в системах с малым расходом жидкости.
Принцип работы гидравлической системы экскаватора Гидравлик Лайн

Я ИНЖЕНЕР, а мог бы зарабатывать деньги )))

Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.

На рисунке показан четырех линейный к распределителю подведено четыре линии А, В, Р, Т , трех позиционный три окна распределитель.

Подобная схема гидросистемы с реверсивным регулируемым насосом 2 и гидравлически управлением производительностью по положению поршня 9 сервопривода представлена на рис. Для снижения давления в системе питания цилиндра 6 до требуемой величины применен редукционный клапан 4, установленный на входе в распределитель 5. В среднем положении распределителя 6, представленного на рис.

Для снижения давления в системе питания цилиндра 6 до требуемой величины применен редукционный клапан 4, установленный на входе в распределитель 5. По мере повышения давления в полости А поршень перемещается вправо, за ним следует золотник, все более дросселируя поток жидкости. Гидросистема с регулируемым реверсивным насосом Система снабжена вспомогательным насосом 5, питающим систему регулирования управления подачи основного рабочего насоса, а также осуществляющим его подпитку. При подаче масла в поршневую полость цилиндра 1 шток 3 будет перемещаться влево.

Еще по теме: Как составить смету на электромонтажные работы образец

Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях. Золотник пружиной удерживается в закрытом положении.

По мере понижения давления в системе поршень усилием своей пружины смещается вправо, и когда давление понизится до минимального рабочего значения, золотник закроется. При таком их положении масло от насоса через первую слева шейку золотника 1 поступает во внештоковую полость цилиндра 5, а из противоположной полости того же цилиндра через шейку золотника 2 и вторую шейку золотника 1 направляется в бак. Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

Обозначения гидравлических элементов на схемах

При необходимости в систему подпитки включается охладитель. Четырехсекционный гидрораспределитель обеспечивает подачу масла гидронасосом в цилиндр подъема, цилиндры наклона и в цилиндры сменных рабочих приспособлений. На рис. С этого момента давление более не увеличивается. На следующем ролике показан принцип работы гидрораспределителя.

Принципиальное устройство гидропривода погрузчика 1 — золотник цилиндра грузозахватного приспособления, 2 — гидрораспределитель, 3 — трубопровод, 4 — односторонний дроссель, 5— цилиндр подъема, 6 — дренажная труба, 7 — предохранительный клапан, 8 — лопастный насос, 9 — золотник цилиндра, 10 — золотник цилиндра наклона, 11 — постоянные дроссели, 12 — всасывающий трубопровод, 13 — бак для рабочей жидкости, 14 — сливной трубопровод, 15 — цилиндры наклона, 16 — цилиндры грузозахватного приспособления В некоторых гидросистемах устанавливают гидравлические дроссели — устройства, которые ограничивают скорость протекания рабочей жидкости на каком-либо участке гидросистемы, что уменьшает скорость перемещения штоков плунжеров гидроцилиндров. Жидкость поступает в цилиндр под давлением для подъема груза. На рисунке 9 представлена принадлежность различных инструментов к типам привода рабочих органов. Вся выкачанная насосом жидкость через клапан 3 возвращается назад в емкость Fig. Насос 3 снабжен фильтром 4, установленным на всасывающем трубопроводе, и предохранительным клапаном 6.
Работа гидрораспределителя
