Схема Подключения Батарей Отопления

Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания.


Там обычно используется однотрубная система, а теплоноситель подается с верхних этажей вниз.

Это моменты, влияющие на эффективность работы отопительной системы в целом.
Как подключить радиатор отопления своими руками. Двухтрубная система отопления.

А экономия сегодня стала основным показателем, от которого зависит благосостояние каждого жителя квартир и частных домов. Одна из составляющих ее эффективности — подключение радиаторов отопления.

Батареи отопления с боковым подключением При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Обе трубы подключают к нижней части батареи. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

Подключение радиаторов отопления схемы обвязки монтаж батарей — рассматриваем по порядку Подключение радиаторов отопления схемы обвязки монтаж батарей — блок вопросов, часто возникающий у хозяина жилья.

Перемещаться по трубопроводу он может двумя способами: под воздействием сил гравитации и теплового расширения жидкости — нагретая вода поднимается по разгонной трубе, а затем движется вниз по трубам, установленным с уклоном, вытесняя остывшую воду в котел; под воздействием специального насоса, формирующего поток жидкости.

Схемы подключения радиаторов отопления. Практика.

Возможные схемы подключения радиаторов отопления

Так что перед принятием подобного решения взвесьте все за и против. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Выбор места подключения и нормы установки Перед тем, как подключить радиатор отопления в частном доме, необходимо ознакомиться со следующими нормами установки и размещения этих приборов: Расстояние от низа батареи до пола — см. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Возьмем, к примеру, двухэтажный частный дом.

В многоэтажных домах используется вертикальная однотрубная система отопления.

Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Такая система применяется в многоэтажных домах при вертикальной подаче теплоносителя. Достоинства этого метода подключения: возможность регулировать подачу теплоносителя, с помощью установки крана перед радиатором; равномерное нагревание всех элементов; Недостатками являются больший расход материалов и более трудоемкий процесс монтажа.

Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи: — подача осуществляется сверху; — отвод выполняется снизу.

Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры.
Правильное и красивое подключение радиатора в квартире…

Параллельное подключение радиаторов отопления (односторонняя схема)

Но это только если секций в радиаторах немного — не более

Получается, что значительная часть теплоносителя уходит через него. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны: При подаче теплоносителя сверху, внизу радиатор остается холодным.

Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Ошибки, возникающие при монтаже радиаторов Часто при подключении радиаторов отопления возникают следующие ошибки: Монтаж обратной схемы, т.

Способы подключения батарей отопления Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения: Вариант одностороннего монтажа. Оптимальным считается, когда они устанавливаются под окнами. Теплопотерь практически нет.

Оно должно быть см. Неважно чугунные, алюминиевые, биметаллические или стальные радиаторы вы собрались ставить, важно выбрать правильный способ их подключения. Установка кранов на трубе, соединяющей радиатор с основным трубопроводом, облегчит в будущем его обслуживание.

Проведя слив теплоносителя, можно спокойно заниматься ремонтом. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка — снизу, но располагаются они с противоположных сторон радиатора. В наших широтах надежное обеспечение теплом — первый вопрос при строительстве и реконструкции дома. Также, при использовании данной модели, радиаторы подключаются параллельно.

Советы по выбору проточного водонагревателя на кран есть здесь. Источник: aqua-rmnt. Однако имеются существенные недостатки: при последовательном подключении нескольких радиаторов разница в температуре между первым и последним будет значительной; подача тепла не регулируется. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату.
Подключение радиаторов

Факторы, которые необходимо учитывать

Это обусловлено наличием соприкасающихся с наружной средой поверхностей: холодные стены угловых комнат, пол и потолок крайних этажей. Проведя слив теплоносителя, можно спокойно заниматься ремонтом.

Плюсы и минусы Достоинствами такой схемы являются простота монтажа и небольшой расход труб. Схемы подключения радиаторов Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Не имеет принципиального значения, из какого материала выполнен радиатор — он может быть стальным, чугунным, алюминиевым или биметаллическим.

Замечательно, если такая система уже подключена к центральным отопительным сетям. Пример однотрубной системы Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. В некоторых случаях даже не хуже бокового. Установив под ними радиаторы, мы создаем тепловую завесу, которая предотвращает утечку тепла из помещения.

Еще по теме: Как установить двухклавишный выключатель видео

Как подключить радиаторы к однотрубной системе отопления

Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Поэтому необходимо рассмотреть классификацию различных систем отопления и установить, к какой из них лучше всего подходит то или иное подсоединение. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна.

Но в том случае, если батарея состоит из более чем 15 секций, то потерь тепла избежать не получится, поэтому можно подумать о другом варианте устройстве системы детальнее: » Как правильно подключить радиатор отопления — выбираем схему подключения батарей «. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи. Для возможности ремонта с обеих сторон отопительного прибора установлены запорные краны.

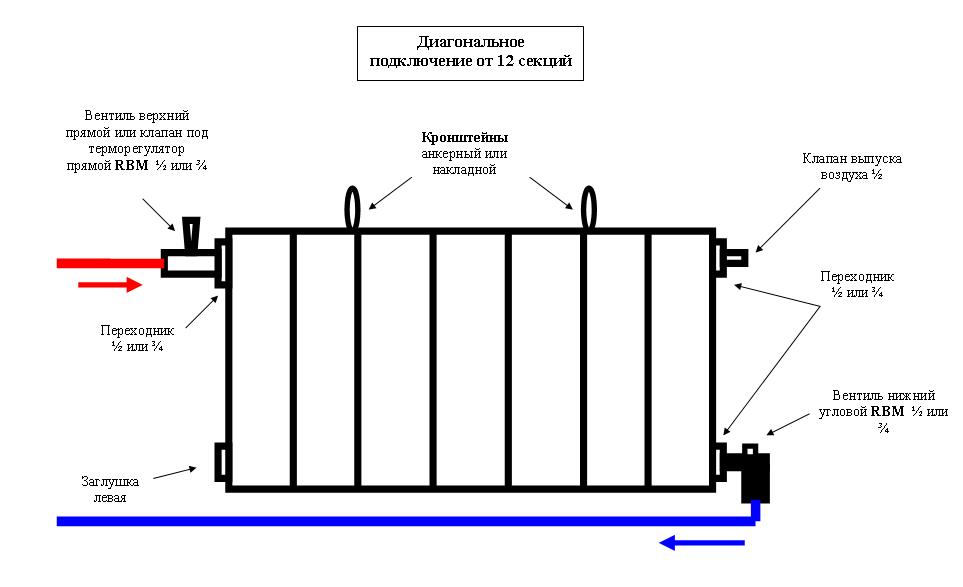

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Потери теплоотдачи радиаторов могут оказать влияние при неправильно рассчитанной системе или при большой ее протяженности. С нижним подключением никаких разночтений быть не может.

Производители приборов отопления предлагают различные модели и вариации радиаторов с нижним присоединением. Преимущества подобной системы: экономичность, в плане необходимых материалов; небольшие временные затраты при монтаже; Ее недостатками являются: Из-за последовательного подключения, теплоотдача первого нагревательного элемента намного выше, чем у последнего в системе; Теплоотдача не может превышать норму, рассчитанную при установке; Двухтрубная система — отличается от предыдущей тем, что за подачу и возврат воды отвечают независимые трубы.
