Схема Подключения Датчика Света

Но с помощью чего фотореле определяет тот момент, когда необходимо замкнуть или разомкнуть электрическую цепь?

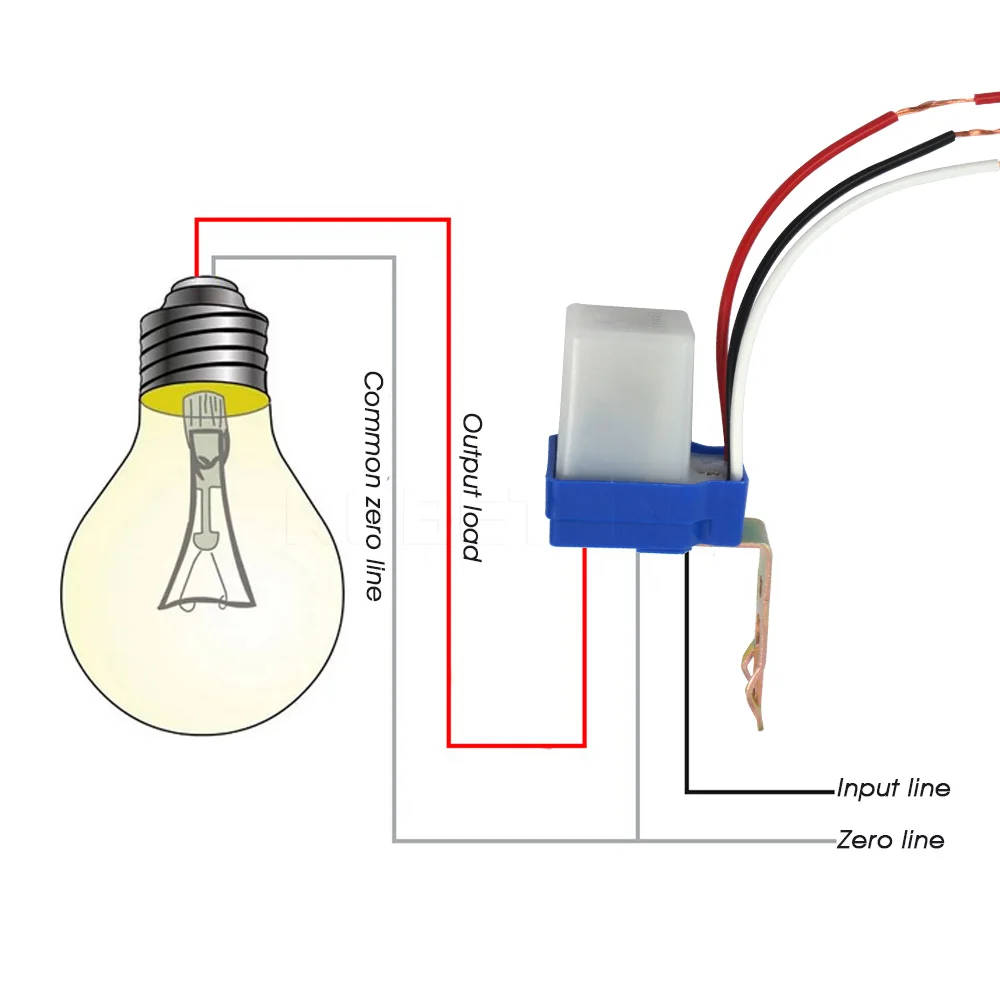

Отключаем подачу электричества и подготавливаем входящий питающий провод, который, согласно схеме, к сумеречному выключателю должен подходить трехжильный: фазный провод — коричневый, рабочий ноль — синий, защитный ноль земля — желто—зеленый.

Второй конец этого провода, подключаем к светильнику, в нашем случае фазный — коричневый и синий — нулевой провод, непосредственно к клеммам патрона для лампы, а желто-зеленый провод заземления должен подключаться на корпус светильника если он токопроводящий.
Как подключить датчик движения и выключатель .

Это упрощает процесс ввода прибора в эксплуатацию. Схема подключения датчика день-ночь с пускателем Если свет должен включаться только на время нахождения человека в уличном туалете, возле калиткик фотореле добавляют датчик движения.

Когда солнце поднимается, происходит автоматическое отключение оборудования.

В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. Принцип работы устройства Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.

Когда выполните подключение, отпишитесь, правильно ли все работает, так как такой схемой мы ни разу не пользовались, составил ее только по теории.


Все работает. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет градусов от вертикальной конструкции стены, столба.

Инфракрасный датчик движения с датчиком освещения (фотореле) для включения света: схема подключения

Принцип работы устройства

Правильно выбрать место для фотореле И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Важно: Обязательно при установке ориентируйте датчик освещенности вниз вводными проводами, это значительно повысит его пыле и влагозащищенность. Что касается фотоэлемента а в основном это фотодиод, фототранзистор либо фоторезистор , его основное назначение — анализ интенсивности света. Благодаря потенциометру датчик света для уличного освещения автоматически определяет время включения и выключения.

Можно также воспользоваться фотодиодом, который находится в компьютерной мыши.

Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле. Это упрощает процесс ввода прибора в эксплуатацию.

Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада.


Обычно они не слишком различаются.

Если задержка срабатывания мала, свет отключится. Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.

На этом процесс монтажа заканчивается, осталось только установить на место защитную крышку и закрутить болты. То есть, вы сами сможете выставить время так, как вам удобно.
#14 Собираем самую простую схему, Датчик освещенности, Автоматическое освещение

Виды датчиков движения

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты: Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.


Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м. Для внутреннего использования защищенность от пыли и влаги, материал корпуса менее значимы, чем для наружного монтажа.

Такое оборудование имеет силу тока более 10 А. Первый вариант принято использовать тогда, когда происходит замена электропроводки в доме. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось.

По этим данным система определяет наличие движения в определенной части помещения. Рабочее напряжение составляет В.


Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Наглядный поэтапный процесс подключения фонаря к фотореле на обычном стенде Схема подключения датчика освещения для уличного освещения небольшой территории будет описана ниже.

Датчик света для уличного освещения своими руками должен собираться по той же схеме, что и обычное фотореле. Чтобы изделие было компактным, нужно исключить применение габаритных элементов.

В данной статье речь как раз пойдёт о том, как подключить фотореле, и будет представлена подробная схема подключения фотореле для уличного освещения. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание нижняя граница и отключает его верхняя. Выбор места установки Для корректной работы фотореле важно правильно выбрать его местоположение. Единственная разница в том, что нулевой провод должен заводиться еще и в сам фотодатчик. Для этого необходимо подключить зеленый провод, который обозначает ноль, к обычной потребительской сети с напряжением в В.
КАК ОТПУГНУТЬ НОЧНОГО ВОРА.ОДИН ИЗ СПОСОБОВ!!!

Основные технические характеристики

Настройки после подключения Чтобы прибор не реагировал на перемещения домашних питомцев, на включение светильников и другие факторы, необходимо правильно его настроить.

Люди используют его для освещения дачных участков, гаражей, уличных тропинок и т. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

Остальные подключаются к источнику питания. Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник.

Для установке дома достаточно IP Последний вид фотореле должен быть прочным, не подвергаться механическим воздействиям. Можно самостоятельно выбрать необходимые рамки. Недостаток — высокая цена.

Для этого крепим рядом друг с другом датчик освещённости и лампу в патроне, которая будет символизировать светильник. Этот диапазон может быть Лк 2 Лк — это полная темнота , а может — Лк 20 Лк — это сумерки, но очертание предметов еще видно. Вторые только анализируют поступающее из внешней среды излучение. Из-за такой особенности требуется установка промежуточного реле, катушка которого включается при срабатывании одного датчика.

Стандартная маркировка включает обозначение IP с двузначным цифровым индексом. На сегодняшний день существуют различные варианты изготовления, а именно: с креплением на DIN-рейку, на стену либо на горизонтальную поверхность; уличный либо комнатный вариант использования зависит от класса защиты IP ; фотоэлемент встроенный либо внешний.

Назначение и сфера применения

Необходимо учесть несколько факторов: На него должен падать солнечный свет, то есть он должен быть под открытым небом. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время.

Но это повлияет на стоимость изделия и приведет к ненужной переплате. Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле.
Датчик Освещённости «День-Ночь»
