Внешнее расположение устройств чаще всего применяют, если система контроля протечки монтируется уже после завершения отделки и установки сантехники.


В результате ток течет через зонд и этот ток преобразуется в пропорциональное ему напряжение. Реле USR- 05 на схеме помечены места подключения реле.

Производители гарантируют работу системы даже в том случае, если датчик удален от блока управления на м. Напряжение быстро возрастает до порога срабатывания, при этом открывается транзистор который выполняет роль ключа.
Електропідключення датчика протоку Grundfos

Выключатели рознятся своей расцветкой. В одном положении электрическая цепь управления насосом соединяется одним проводом, а в другом — вторым.

Питание контроллера нужно отключить и включить заново.

Обязательно нужно выяснить характеристику материала, из которого планируется изготовить ёмкость.

При достижении жидкостью верхнего уровня магнит с поплавком включает верхний геркон SV1 и на катушку реле P1 подается напряжение.


В подобном устройстве в вертикальном штоке расположены герконовые элементы, а сам поплавок с кольцевым магнитом перемещается вдоль трубки и включает или отключает герконы. Но ток на фазах замерил клещами 59А.

Собираем сигнализатор затопления на основе датчика воды

Схема датчика уровня на CD4093

Видео о работе датчиков уровня для накачивания и откачивания воды. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Эти функции можно реализовать с помощью поплавковых датчиков. Для этого дополнительно потребуется контроллер, электродвигатель насоса.

В своей работе используют принцип приёма и отражения частотных волн.

Заметим, что если правильно выбрать материал для поплавка, датчик уровня воды будет работать, даже при наличии слоя пены в резервуаре.

При отключении Р1 отключается и подача питания для реле Р2, то есть насос тоже перестает откачивать воду.


Датчики следует располагать в местах с высоким риском протечек: под душевыми кабинами и ванными; за раковинами и умывальниками; возле унитазов, стиральных и посудомоечных машин. При этом, сила тока в проводах датчиков абсолютно безопасна, а сила тока в проводах крана хоть и достигает 1 А, но действует всего несколько секунд, поэтому разница рабочих напряжений вовсе несущественна.

Принцип работы аналогичен предыдущему варианту, с одним отличием.

Когда она достигнет порогового значения, подается сигнал на контроллер.
МОТОТРАКТОР как подключить электрический датчик температуры

Обзор датчика уровня воды

Подобный принцип только механический применяется в бачке унитаза.


Информация: Разумеется, можно своими руками изготовить и запорный клапан. А1 фаза с контактов реле Р.

Внутри вертикального штока расположены герконы.

После главной задвижки, которая подает воду от стояка в квартиру не важно, до или после прибора учета , установлен электромагнитный клапан. Нижняя схема. Эти устройства в широком ассортименте предлагаются сантехническими магазинами.

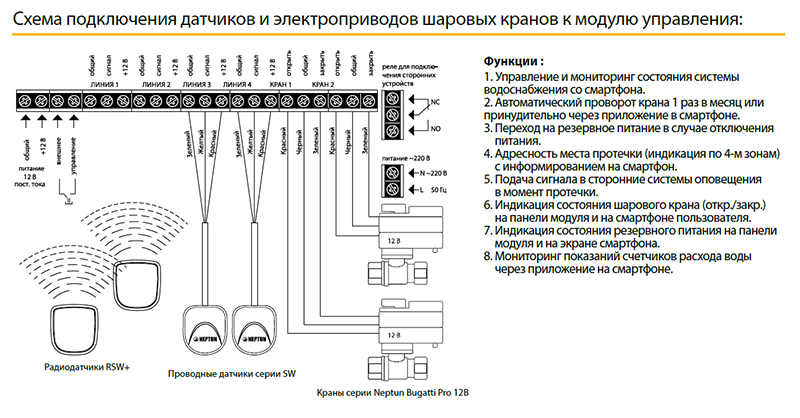

Подготовка к монтажу системы защиты от протечек Установка шаровых кранов с электроприводом Место расположения контроллера системы защиты Крепление держателей для установки датчиков протечки Установка датчиков системы защиты от протечек Крепление герметичной крышики датчика Подключение к контроллеру составляющих системы Контрольная проверка выполнения монтажных работ Врезка шарового крана Перед проведением работ нужно перекрыть краны, расположенные на входах стояков холодной и горячей воды. Не потребляет ток в режиме ожидания! Питание цепей управления осуществляется напряжением вольт.


Справочная информация Вне зависимости от того, приобретается система защиты от протечек в магазине, или изготавливается своими руками, надо знать единые стандарты ее работы. Хорошо, если в этот момент вы дома, и не спите. Точнее сказать, пока только об обнаружении протечек. Металлический шарик, который находится внутри корпуса, перекатываясь, коммутирует электрическую цепь реле насоса.

При попадание воды на датчик выводим пообщение о протекании. Однако это сложное устройство лучше приобрести в готовом виде. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях. Они бывают синего, коричневого или черного цвета. На контроллере и в инструкции четко указано, куда и какой провод должен быть подсоединен.

Обычно они задействованы в низковольтной схеме коммутации работы мощного реле насоса, помещенной в шкаф управления. Есть варианты под 3 или 12 вольтовые батарейки. На самом деле, это само собой разумеющийся факт, ведь чем по сути отличается схема откачивания от схемы накачивания, разве что тем, что герконы расположены один снизу второй внизу.
Подключение реле давления

Выключатель поплавковый: назначение, описание

Дополнительно звуковой сигнал генерируется, когда уровень в дренажном баке слишком низкий. Запыленность также не отражается на показаниях, чего не скажешь о лазерных сигнализаторах.

Допустимость интеграции в систему автоматизированного управления. Как подключить датчик уровня воды Опубликовано:

Датчик должен легко сниматься для обслуживания Установка датчика утечки воды своими руками вызовет еще меньше трудностей, если в системе предусмотрены беспроводные датчики. Применение поплавковых датчиков с вертикальным расположением штока встречается намного чаще, нежели горизонтальных указателей. Ее заполнение обычно производят погружными водяными насосами в скважине, при этом требуется отслеживать уровень давления воды для насоса и ее количество в водосборном баке.

Во-первых, если вода достигнет уровня 1—2 см по всей площади помещения, она через порог входной двери побежит на лестничную площадку не говоря о соседях снизу. Данная схема превосходит предыдущую в надежности, срок службы намного больше поскольку отсутствуют подвижные части в схеме датчика уровня.

Как мы выяснили, для эффективной работы нужно не более 2-х шаровых кранов с электромагнитными клапанами, монтируемых на стояках холодной и горячей воды за входными вентилями. Самостоятельное изготовление невозможно.

Уровень воды и другие важные данные отображаются на ЖК-дисплее 16х2 точек. В них мембрана воздействует на контакты, замыкая или размыкая цепь управления загрузочными или разгрузочными устройствами. По такому методу работают гидростатические и поплавковые модели оборудования. Далее, когда уровень воды доходит до низа и срабатывает реле Р2, то оно разрывает ту саму цепь самоподхватывания реле Р1, таким образом обесточивая всю схему и приводя его в режим ожидания.

В авторском варианте схема контролирует уровень воды в дренажном баке резервуаре. Не требуется настройки схемы, все работает сразу, при правильном соединении.

Поделиться с друзьями: Комментариев: 1. В них мембрана воздействует на контакты, замыкая или размыкая цепь управления загрузочными или разгрузочными устройствами. Чем раньше сработает датчик, тем меньше потери.
