Зачем нужен фидерный выключатель и принцип его работы: виды устройства и советы по выбору

Фидерный выключатель – лучший вариант безопасности для приборов и квартиры в целом. Гарантирует быстрый эффект срабатывания при скачке напряжения или замыкании.

Фидерный выключатель: особенности конструкции и выбора
Принцип действия автоматического выключателя
Как работает и чем отличается
Как выбрать
Типоразмер
Рабочий ток
Напряжение аппарата
Отключающая способность
Цена и производитель
Как выбрать для магистральных линий или частного пользования
Полезное видео

Фидерный выключатель: особенности конструкции и выбора

Это прибор, который обеспечивает прекращение подачи тока в экстренных ситуациях. Главная задача переключателя – обеспечить защиту электросети.

Если бы не существовало такого устройства, то мы бы постоянно сталкивались с проблемой возгорания и замыкания. Чтобы обеспечить его качественную работу, необходимо учитывать существующие параметры выбора изделия.

Принцип действия автоматического выключателя

Принцип работы прибора зависит от выбранного типа защиты, представленного:

Электронной.
Тепловой моделью.

Для защиты электросети дома используйте выключатель типа ВА. Работает по принципу нагретой пластины, которая и отключает питание. При прохождении большого напряжения она прогибается и давит на рычаг.

Электромагнитный тип защиты имеет другой принцип действия – реагирует на сверхтоки, которые являются причиной замыкания. Считается эффективнее, ведь срабатывает сразу, а не ждет пока нагреется пластина.

Как работает и чем отличается

Через устройство проходит электричество, замыкая целую сеть. Отличительная черта фидерной модели – наличие ограничителя, считывающего предельную нагрузку.

В случае всплеска в сети или замыкании, срабатывает автомат, который блокирует перемещение тока по сети.

В первую очередь под защиту попадают провода. Протекание тока в хаотичном порядке по ним чревато испорченной проводкой и высок риск пожара в помещении. Поэтому к выбору фидерного выключателя необходимо отнестись ответственно.

Конструкция предполагает наличие специальной биметаллической пластины, по которой идет ток.
Если показатель тока резко превышает номинальный показатель, пластина выгибается и толкает рычаг.
Результат – моментальное отключение.

Чем быстрее растет напряжение, тем быстрее прогибается пластина – происходит отключение.

Как выбрать

Определитесь с производителем. Зарубежные фирмы предлагают продукцию по качеству выше, чем отечественные или китайские аналоги.
Убедитесь в наличии сертификации.
Учитывайте типоразмер, рабочий ток, напряжение устройства и иные параметры.

Типоразмер

Классификация по типу размеру зависит от показателя тока срабатывания. При подключении современного прибора пусковой ток может быть больше номинального.

Чтобы автомат не сработал при включении двигателя и не воспринял это как замыкание, правильно подберите тип коммутационного аппарата.

Класс В – подходит для квартир, где в кухне установлена плита, работающая от газа, и нет мощных приборов, которым требуется электроэнергия.
При наличии мощного электрического котла или плиты стоит отдать предпочтение модели С.
Для частного дома, где используется много электрических приборов, необходим аппарат с маркировкой «D».

Рабочий ток

Характеристика указывает на параметры тока, свыше которого произойдет отключение. Для выбора подходящего значения учитывается:

сечение домашней проводки;
мощность техники, потребляющей энергию;
пропускная способность жилы.

Для определения показателей представлена таблица:

Напряжение аппарата

Если сеть однофазная, то работа проводится при напряжении 220 Вольт. Правильный выбор – двухполюсный однофазный прибор. Для регулярного освещения или техники, которая подключена отдельно, выберите однополюсный вариант устройства.

Для трехфазной сети на ввод рекомендуется приобрести четырехполюсный коммутационный аппарат. Чтобы обеспечить защиту двигателя от высокого напряжения – на 380 Вольт.

Отключающая способность

На рынке представлены модели номиналом:

3 кА;
4 кА;
5 кА;
6 кА;
10 кА.

Если дом располагается рядом с трансформаторной подстанцией, выберите модель, которая срабатывает при замыкании в 10 кА. В остальных случаях – согласно правилам ПУЭ.

Цена и производитель

Международная компания ABB с филиалами в более 100 странах считается лидером в производстве подобных изделий. В 1988 году произошло слияние шведкой и швейцарской фирм. Преимущества: качество, надежность и долговечность. В среднем изделие обойдется от 400 рублей до 4 тысяч рублей за более сложные модели.
Французский производитель Legrand. Качество продукции не уступает ABB, поэтому изделия пользуются спросом. По стоимости фидерные автоматические выключатели обойдутся от 400 рублей до 3 тысяч рублей.
Американский производитель General Electric. При сравнении GE или Legrand по качеству и долговечности одинаковы. В разработке активно используются последние инновации. Начальная стоимость – 200 рублей.
В модельном ряде российского производителя КЭАЗ представлены выключатели с любым показателем номинального тока. Гарантия 2 года. Изделия непорядок дешевле европейских моделей, начальная стоимость – 300 рублей.
IEK. Стоимость изделий от 100 рублей. На форумах выложены разные отзывы о продукции. Например, одних смущает качество пластика. Другие сообщаются о повреждении корпуса, если сильно туго вкрутить болты. Третьи отмечают, что выключатель гудит, даже если нагрузка не сильная. Несмотря на замечания, продукция пользуется спросом на рынке.
Изделия китайского производителя EKF electrotechnica по качеству и стоимости во многом совпадают с продукцией IEK. Гарантию на автоматы 5 лет.
Являясь филиалом компании Legrand, Контактор предоставляет качественные автоматы. Стоимость на порядок выше производителей РФ, сравнима с ценовой политикой Legrand.

Как выбрать для магистральных линий или частного пользования

Для частного дома стоит отдать предпочтение аппарату на 40А. Показатель номинального тока до 63 А подходит для жилых, административных зданий и общественных помещений.

Для магистральных линий стоит подобрать дифференциальный автомат, который выполняет функцию устройства защитного отключения и АВ. Характер нагрузки приборов маркируется С.
Преимущества и недостатки устройств

Автоматические выключатели рассчитаны на многоразовое потребление.

Защита приборов, которые находятся в квартире, от всплесков в сети и выхода из строя.
Может выступать выключателем-разъединителем.
Используется для любой квартиры.
Сочетается с большим ассортиментом аксессуаров от разных производителей.

Главный недостаток – стоимость изделия, ведь альтернативой считаются пробки, которые обойдутся дешевле. Вот только АВ гарантирует защиту от возгораний и перенапряжения, что стоит сделанных финансовых вложений.

В условиях перепада тока и замыканиях в сети сложно представить жизнь в доме без автоматического фидерного выключателя. При выборе стоит отдать предпочтение проверенным производителям, которое дорожат репутацией. Потраченное средства быстро оправдают себя. Лучше защититься АВ, чем потом делать дорогостоящий ремонт с заменой проводки и проведением отделочных работ.

Полезное видео

Автоматические фидерные выключатели

Автоматические фидерные выключатели применяются для защиты от токов короткого замыкания магистральных силовых кабелей. Совместно с реле утечки автоматические выключатели осуществляют защиту сети от недопустимых токов утечки.

В настоящее время серийно выпускаются фидерные автоматы АФВ-1А, АФВ-2А, АФВ-3, АФВД-2БК, АВ-200- ДО, АБ320-Д0. Технические данные их приведены в табл. 18.2.

Автоматические выключатели АФВ и АФВД имеют аналогичное устройство (в АФВД-2БК добавлено устрой, ство для дистанционного отключения по искробезопасным цепям управления) и одинаковую электрическую схему.

Выключатели Ав-200-Д0 и АВ-320-ДС) имеют одинаковую конструкцию и электрическую схему, отличаются номинальными данными трансформаторов тока.

Фидерный автомат АФВ представляет собой трехполюсный автоматический выключатель, заключенный во взрывобезопасную оболочку сферической формы.

Оболочка с крышкой соединяется при помощи штыкового затвора. Крышка сблокирована с рукояткой таким образом, что снятие ее при включенном аппарате, как и включение аппарата при снятой крышке, невозможно. В верхней части оболочки находятся вводные коробки с комбинированной кабельной арматурой, позволяющей присоединять к автомату гибкие и бронированные кабели, а также осуществлять отвод кабеля к следующему аппарату.

В корпусе (рис. 18,4) смонтированы, мощный трехполюсный выключатель КА с контактами контакторного типа и дугогасительными камерами с деионнымн решетками, механизм свободного расцепления М, два первичных электромагнитных максимальных реле прямого действия РМ1, РМ2 с двумя катушками опробования и 0П2, отключающая катушка О К и кнопкн КП для косвенного опробования исправности максимальных реле и механизма свободного расцепления. Включение автомата производится вручную рукояткой Я через механизм свободного расцепления М, отключение — либо вручную той же рукояткой, либо автоматически при помощи одного из максимальных реле РМ1, РМ2, которые, срабатывая, ударяют по защелке механизма свободного расцепления, в результате чего автомат отключается. Выключение происходит и тогда, когда отключающая катушка О К обтекается током. Питание на катушку ОК подается при срабатывании реле утечки (при замыкании контакта Р-1, ClM. рис. 2.5).

Если выключение произошло под действием максимальных реле, то прежде, чем включить автомат, необходимо: снять крышку корпуса и на механизме свободного расцепления снять блокировку, которая предупреждает повторное включение автомата на неустранеиное короткое замыкание; закрыв крышку, разблокировать рукоятку; поворотом рукоятки Р по часовой стрелке до отказа взвести механизм свободного расцепления; поворотом рукоятки Р до отказа против часовой стрелки включить автомат.

Изменение уставок тока максимальных реле тоже требует открытия крышки корпуса автомата.

В соответствии с ПБ, минимум раз в месяц необходимо проверять исправность максимальных токовых реле косвенным методом. Для этого используются добавочные обмотки ОП1 н ОП2 на магнитопроводах соответственных реле. С помощью двух кнопок KOI и К02, которые попеременно могут включаться общей рукояткой, каждая из обмоток проверки присоединяется к рабочему напряжению и воздействует на механизм свободного расцепления через электромагнитную систему максимальных реле, вызывая отключение аппарата.

Автомат АФВД-2БК. В связи с комплексной механизацией добычных участков возникла необходимость в автоматических фидерных выключателях с дистанционным отключением. Таким автоматом является АФВД- 2БК (рис. 18.5), у которого перед главными контактами присоединен трансформатор Тр, от которого питается стабилизатор СТ, подающий напряжение в цепь дистанционного управления с выпрямителем Д и кнопкой «Стоп». При подаче напряжения па зажимы JI1, Л2, ЛЗ промежуточное реле РП обтекается постоянным током и размыкает свой контакт РП-1 в цепи отключающей катушки О К — автомат можно включить.

При размыкании кнопки «Стоп» реле РП обтекается переменным током, контакт Р/7-/ замыкается, отключающая катушка ОК обтекается током и воздействует .на механизм свободного расцепления, в результате автомат А отключается,

Автомат А В. Для включения, выключения и защиты от тока к. з. магистральных линий мощных угледобывающих и проходческих комплексов, работающих на шахтах всех категорий по газу и пыли, ВНИИВЭ разработал более совершенную конструкцию автоматического взрывобезопасного выключателя АВ.

Автомат АВ состоит из набора электрической аппаратуры, часть которой выполнена в виде быстросъемных блоков.

Автомат (рис. 18.6). представляет собой взрывонепроннцаемую оболочку, закрываемую быстрооткрываемой крышкой 7, с отделениями вводов 3 и выводов 2, камерой разъединителя 4.

В отличие от автоматов АФВ, крышка имеет шарнирную подвеску и клиновой затвор, открываемый специальным ключом И. Крышка сблокирована с рукояткой 5 разъединителя специальным механическим устройством 10. На передней части оболочки расположены: смотровое окно 12 для определения показаний вольтметра и наблюдения за сигнальными лампами, кнопка взвода максимальной защиты 8 и кнопка опробования БРУ Я Сбоку размещены рукоятки включения разъединителя 5 и выключателя 6.

Внутри корпуса размещается разъединитель В1 (рис. 18.7), автоматический выключатель В2 с первичными электромагнитными максимальными реле прямого действия РМ1, РМ2, РМЗ, имеющими нерегулируемую уставку тока срабатывания 2500 А, блок регулируемой максимальной защиты ПМ3, блок дистанционного отключения ДО, блок блокировочного реле БРУ, диодный блок присоединения П, нулевое реле PH, трансформаторы тока ТТ1, ТТ2, ТТЗ, трансформатор понижающий Тр, сигнальное устройство из трех ламп Л К, Л Ж, Л Б, вольтметр V, кнопочный пост Кн2 взвода защиты ПМЗ и кнопочный пост Кн1 опробования исправности БРУ.

Электрическая схема автомата обеспечивает следующие виды защит, блокировок, сигнализации и проверок: а) защиту от токов к. з. силовых цепей; б) защиту от обрыва цепи дистанционного отключения; в) защиту от потерн управляемости при замыкании проводов цепи дистанционного отключения между собой; г) нулевую защиту; д) электрическую блокировку, препятствующую включению автомата при снижении сопротивления изоляции относительно земли в отходящем участке сети ниже 30 кОм; е) световую сигнализацию о включении выключателя; ж) световую сигнализацию о срабатывании блокировочного реле утечки; з) световую сигнализацию о срабатывании максимальной токовой защиты; и) проверку работоспособности блокировочного реле утечки; к) проверку работоспособности максимальной токовой защиты.

Схема обеспечивает дистанционное отключение автомата при помощи выносного поста управления. Цепи дистанционного отключения выполнены искробезопасными. В качестве коммутационного аппарата применен выключатель А-3732У.

При включении разъединителя В1 подается питание на трансформатор Тр. Если кнопка «Стоп» не зафиксирована и отсутствует замыкание в цепи отключения ДО, срабатывает реле PS, которое своим замыкающим контактом РЗ-1 обеспечивает цепь питания расцепителя нулевого напряжения РИ, и выключатель В2 может быть включен.

Отключение автомата осуществляется вручную, дистанционно с помощью кнопки «Стоп» и максимальнотоковой защитой ПМЗ. При срабатывании последней подается импульс на включение независимого расцепи- теля Р4, который воздействует на механизм свободного расцепления и отключает автоматический выключатель В2. Одновременно размыкающий контакт Р1-1 реле блока максимальной токовой защиты, размыкая цепь питания расцепнтеля нулевого напряжения РЯ, блокирует автомат от повторного включения, а замыкающий контакт Р1-2 замыкает цепь питания сигнальной лампы ЛК с красным светофильтром, которая сигнализирует о срабатывании защиты ПМЗ.

Возврат электрической блокировки защиты ПМЗ в исходное рабочее состояние осуществляется нажатием кнопки Кн2, расположенной на крышке автомата.

Если при отключенном положении автоматического выключателя величина сопротивления изоляции отходящего от автомата участка электрической сети по отношению к земле окажется равной уставке или ниже нее, срабатывает реле Р2 блокировочного реле утечки. Размыкающий контакт Р2-1 разомкнет цепь питания катушки нулевого напряжения PH, блокируя автомат от включения. Замыкающий контакт Р2-2 замкнет цепь питания сигнальной системы ЛЖ с желтым светофильтром, которая сигнализирует о плохом качестве изоляции сети.

Схемой предусмотрен ряд проверок работоспособности защит: а) для проверки блока максимальной токовой защиты ПМЗ необходимо переключатель на блоке поставить в положение «проверка»; при включении наиболее мощного токоприемника сработает максимальная токовая защита и загорится сигнальная лампа Л К; б) для проверки блока БРУ используется кнопка Кн1. При нажатии ее (в выключенном положении выключателя В2) загорается сигнальная лампа ЛЖ, сигнализирующая об исправности реле БРУ.

В связи с переводом мощных угледобывающих комплексов на питание напряжением 1140 В ВНИИВЭ разработал автоматический выключатель АВ-320-ДО на напряжение 1140 В.

В отличие от автоматических выключателей АВ-320-ДС) в нем имеется два блока дистанционного отключения ДО и отсутствует блок БРУ.

Электрооборудование и электроснабжение горных предприятий — Автоматические выключатели

Содержание материала

Электрооборудование и электроснабжение горных предприятий
Условия эксплуатации электрооборудования
Конструктивные особенности
Маркировка и допустимая область применения
Классификация электродвигателей
Типы электродвигателей, машин и механизмов
Типы электродвигателей для подземных работ
Выбор мощности электродвигателей
Электрическая аппаратура управления и защиты до 1000В
Аппараты ручного управления до 1000В
Кнопочные посты управления
Универсальные переключатели и командоконтроллеры
Автоматические выключатели
Аппараты дистанционного и местного управления контакторные
Магнитные пускатели поверхности
Шахтные магнитные пускатели
Аппараты на напряжение 1140 В
Бесконтактная аппаратура
Аппараты защиты
Требования ТБ при эксплуатации электроаппаратуры до 1000В
Электрооборудование добычных, транспортных установок
Электрооборудование конвейерного транспорта
Электрооборудование угледобывающих комплексов
Электрооборудование проходческих комбайнов
Требования ТБ при эксплуатации электрооборудования
Электрооборудование подъемных установок
Электрооборудование вентиляторных установок
Электрооборудование водоотливных установок
Электрооборудование компрессорных установок
Требования ТБ при эксплуатации стационарных установок
Электрооборудование электровозной откатки
Контактная сеть и устройства защиты электровозной откатки
Требования ТБ при эксплуатации электрооборудования электровозов
Электрические схемы дистанционного и автоматизированного управления
Схемы управления погрузочными машинами, проходческими комбайнами
Схемы управления угледобывающими комплексами
Схемы управления экскаваторами
Схемы управления конвейерами
Схемы управления электровозами
Схемы управления маневровыми лебедками
Схемы управления стационарными установками
Требования ТБ при управлении машинами и механизмами
Эксплуатация электрооборудования машин и механизмов
Выбор и проверка основных средств защиты электрооборудования
Планово-предупредительные ремонты электрооборудования
Защитные средства от поражения током до 1000В
Электроснабжение горных предприятий
Категории электроприемииков и обеспечение надежности
Типовые схемы электроснабжения горных предприятий
Силовые трансформаторы и их выбор
Конструктивное выполнение электрических сетей
Методы расчета электрических сетей
Токи короткого замыкания и их расчет
Элементы электрической аппаратуры напряжением 6 кВ и выше
Силовые выключатели
Релейная защита электроустановок 6 кВ и выше
Комплектные распределительные устройства ГПП
Защитные заземления на подстанциях и контроль изоляции
Автоматизация, телемеханизация и диспетчеризация
Документация на подстанциях
Системы глубокого ввода для подстанций
Требования ТБ при эксплуатации электроустановок 6 кВ и выше
Электроснабжение приемников на открытых горных работах
КРУ и приключательные пункты на открытых горных работах
ТП на открытых горных работах
Электрические сети и их расчет
Виды защит ЛЭП и электроустановок
Защитные заземления
Требования ТБ при эксплуатации и ремонте
Схемы передачи электроэнергии в подземных горных выработках
Центральные и участковые подземные подстанции
Распределительные подземные пункты
КРУ в подземных горных выработках
Силовые трансформаторы и передвижные подстанции
Шахтные кабельные сети
Защитные заземления и контроль изоляции
Требования ПТЭ, ПБ и ЕПБ
Технико-экономические показатели электропотребления
Удельные нормы электропотребления
Электровооруженность труда
Реактивная мощность
Определение стоимости электрической энергии
Освещение горных предприятий
Конструкции и типы светильников
Устройство электрического освещения
Связь, сигнализация и диспетчеризация
Аппаратура сигнализации
Системы и аппаратура оперативно-диспетчерского управления
Перспективы развития электрификации
Внедрение регулируемого электропривода
Список литературы

Автоматические выключатели предназначены для включений и отключений под нагрузкой магистральных сетей переменного и постоянного тока и защиты этих сетей от значительных перегрузок по току и коротких замыканий. Включение у выключателей всех серий осуществляется вручную, отключение — вручную или автоматически при срабатывании одного из видов встроенной защиты. У отдельных выключателей имеется дистанционное отключение, При установке на поверхности в открытом исполнении выключатели называют воздушными, а при встройке во взрывонепроницаемые оболочки — автоматическими фидерными выключателями (АФВ).
Классификацию можно произвести по следующим признакам: величине номинального тока — 25—2500 А; числу полюсов — одно- и трехполюсные; наличию расцепителей максимального тока — без расцепителей, с электромагнитными или комбинированными расцепителями;
наличию дополнительных расцепителей — без дополнительных расцепителей, с дистанционным расцепителем, с расцепителем минимального напряжения;
номинальному току расцепителя; наличию или отсутствию блок-контактов; способу присоединения внешних проводников — переднее или заднее присоединение, штепсельные контакты;
способу исполнения по степени защиты — открытое (IP0Q), защищенное (ΙΡ23), пыленепроницаемое (ΙΡ54) и т. п.
Нормальный режим работы выключателей — продолжительный, На подстанциях поверхности и на магнитных станциях управления стационарными установками эксплуатируют выключатели серий АЕ-2000, А-3700, АП-50, которые могут быть встроены в корпуса магнитных станций управления и пусковых агрегатов для установки в подземных выработках шахт. В автоматические фидерные выключатели и передвижные трансформаторные подстанции встраивают выключатели серии АВМУ. Основными элементами конструкции являются: контактная система и система блок-контактов, механизм управления, расцепители, дугогасительные камеры, вводные и выводные зажимы и другие вспомогательные узлы и детали.
Автоматические фидерные выключатели предназначены для работы во взрывоопасной среде подземных выработок шахт. Их выпускают трех типоразмеров на токи 200, 350 и 500 А. Технические данные некоторых автоматических выключателей приведены в табл. 9.
Таблица 9

Рис. 14. Конструкция автоматического фидерного выключателя:
1 — кабельный ввод: 2 — блокировочный механизм; 3 — рукоятка для проверки максимально-токового расцепителя; 4 — отключающая катушка независимого расцепителя; 5 — максимальный расцепитель; 6 — болт заземления; 7 — клеммник; 8 — коммутатор; 9 — дугогасительная камера

Рассмотрим конструкцию автоматического фидерного выключателя (рис. 14). Внутри взрывонепроницаемой оболочки на изоляционной панели установлен воздушный выключатель с контактной системой закрытой дугогасительными камерами, механизмом свободного расцепления с двумя расцепителями максимального тока и одним независимым расцепителем с отключающей катушкой, работающей в комплексе с реле утечки подвижная система контактов укреплена на изоляционном валу и соединена с неподвижной контактной системой при помощи привода с рукояткой, выведенной на боковую сторону оболочки. Ниже силовых контактов расположены два реле максимального тока, установленные на крайних фазах. На левой стороне панели размещен коммутатор, который служит для управления вспомогательными цепями и цепями сигнализации о работе выключателя. Замыкающие и размыкающие блок-контакты коммутатора связаны механически с валом, а следовательно, и с приводом включения.
Подвижная контактная система каждой фазы состоит из трех контактов различных типов: разрывных, предварительных и главных (рис. 15). Разрывные, контакты первыми замыкаются с неподвижными контактами и последними размыкают цепь тока. При замыкании и размыкании цепи происходит подгорание контактов, поэтому разрывные контакты приходится менять, но они составляют только часть контактной системы, что экономически выгоднее, чем производить замену главных контактов.
Механизм свободного расцепления состоит из системы шарнирно связанных рычагов, один из которых имеет жесткую связь с рукояткой включения, а другой — с главным валом выключателя.
На верхней части корпуса выключателя расположена коробка кабельных вводов, состоящая из двух камер: сетевой с транзитным выводом и моторной для присоединения защищаемого участка сети. Камеры разделены перегородкой и закрыты общей крышкой. Внутри камер расположены проходные зажимы. Крышка, закрывающая корпус, открывается с помощью блокировочного механизма. Ниже рукоятки управления находится рукоятка включения кнопок проверочных катушек максимальной защиты.
Схема электрическая соединений фидерных выключателей серии АФВ показана на рис. 16. Силовая цепь состоит из проходных зажимов ввода Л1 — ЛЗ, автоматического выключателя АВ, двух реле максимального тока РМ1, Рм 2 , проходных зажимов вывода С1 — СЗ. Проверочные катушки исправности максимальной защиты КП1, КП2 включены в цепь параллельно через кнопки проверки КнК1, КнК2 и работают как реле напряжения. К фазе Л3 через блок-контакты коммутатора 2—3 подключена отключающая катушка ОК· Блок-контакты 5—б, 11—12 и 13—14 используют для цепей сигнализации и других вспомогательных цепей. При включении выключателя АВ напряжение поступает к защищаемым электроприемникам.
Кабельные вводы допускают присоединение бронированных кабелей с заливкой кабельной массой мест разделки и гибких кабелей. Неиспользуемые кабельные вводы закрывают заглушками.
Выбор типоразмера фидерного выключателя производится по суммарному номинальному току защищаемых потребителей с учетом одновременности их работы. Выбранный выключатель проверяют на способность отключения возможного т. к. з. (трехфазного) на его выводных зажимах. Устанавливают его в распределительных подземных пунктах участков для защиты группы присоединений и для защиты одиночных потребителей.
Автоматические фидерные выключатели изготовляют в климатическом исполнении У и категории 5.

Рис. 15. Контактная система фидерного выключателя серии АФВ:

а — во включенном положении; б — s отключенном положении; 1 — регулировочные болты; 2 — отключающий валик; 3 — разрывные контакты; 4 — контакты предварительного разрыва; 5 — главные контакты; 6 — изоляционная панель
Рис. 16. Схема электрическая соединений фидерного выключателя серии АФВ

Выпускаются выключатели с дистанционным управлением на отключение АВ-200 ДО У5 и АВ-320 ДО У5 на токи 200 и 320 А. Конструктивно они состоят из автоматического выключателя, блокировочного разъединителя с устройством механической блокировки, аппаратуры управления, защиты и сигнализации.
Электрические схемы выключателей обеспечивают дистанционное отключение при помощи вынесенного поста управления, а также возможность подключения аппаратуры защитного отключения электроэнергии (реле утечки с размыкающим контактом исполнительного органа, анализатора метана, аппаратуры контроля воздуха и т. п.), что особенно необходимо для создания безопасных условий эксплуатации электрооборудования в шахтах, опасных по газу. Схемы обеспечивают следующие виды защит, блокировок, сигнализаций и проверок: защиты — от т. к. з., нулевую, от потери управляемости при обрыве цепи дистанционного управления; блокировки — препятствующие включению выключателей при снижении сопротивления изоляции относительно земли в отходящем участке сети ниже 30 кОм и препятствующие включению выключателей при срабатывании максимально-токовой защиты; световую сигнализацию — о включении выключателя, срабатывании блокировочного реле утечки, срабатывании максимально-токовой защиты; проверки — исправности блокировочного реле утечки, исправности максимально-токовой защиты.
Выключатели АВ-200 ДО отличаются от АВ-320 ДО только трансформаторами тока. Выключатели выдерживают 16 000 циклов «Включение — отключение», из них 1Q 000 циклов при номинальной нагрузке и коэффициенте мощности 0,8. Расцепитель -нулевого напряжения допускает 4000 отключений, а независимый расцепитель — 2000 отключений. Технические данные выключателей приведены в табл. 9.

Автоматический фидерный выключатель

Выключатель автоматический 1P 20A C 4.5кА BMS411C20

Код товара 9881611
Артикул 2CDS641041R0204
Производитель ABB/Basic M

С этим покупают Посмотреть

Выключатель автоматический однополюсный 20A C 4.5кА EASY 9

Код товара 3494458
Артикул EZ9F34120
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический двухполюсный 16A C 4.5кА EASY 9

Код товара 1114391
Артикул EZ9F34216
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический трехполюсный 25A C 4.5кА EASY 9

Код товара 4553747
Артикул EZ9F34325
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический трехполюсный 16A C 4.5кА EASY 9

Код товара 4755365
Артикул EZ9F34316
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический однополюсный 16A C 4.5кА EASY 9

Код товара 960917
Артикул EZ9F34116
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический трехполюсный 32A C 4.5кА EASY 9

Код товара 1528478
Артикул EZ9F34332
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ 1п+N 25А 30мА C AC EASY 9

Код товара 274922
Артикул EZ9D34625
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ 1П+N 16А 30мА C AC EASY 9

Код товара 9332433
Артикул EZ9D34616
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический однополюсный 10A C 4.5кА EASY 9

Код товара 1755591
Артикул EZ9F34110
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический однополюсный 25A C 4.5кА EASY 9

Код товара 5784973
Артикул EZ9F34125
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический однополюсный 32A C 4.5кА EASY 9

Код товара 4105155
Артикул EZ9F34132
Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциального тока АВДТ RX3 6000 6 кА, тип характеристики С 1П+Н 230 В

Код товара 3459837
Артикул 419399
Производитель Legrand/RX3

С этим покупают Посмотреть

Выключатель автоматический дифференциального тока АВДТ RX3 6000 — 6 ка — тип характеристики С — 1П+Н — 230 В

Код товара 4737148
Артикул 419401
Производитель Legrand/RX3

С этим покупают Посмотреть

Выключатель автоматический однополюсный 16А С ВА-101 4.5кА

Код товара 9810731
Артикул 11054DEK
Производитель DEKraft/ВА-101

С этим покупают Посмотреть

Выключатель автоматический однополюсный 25А С ВА-101 4.5кА

Код товара 9810733
Артикул 11056DEK
Производитель DEKraft/ВА-101

С этим покупают Посмотреть

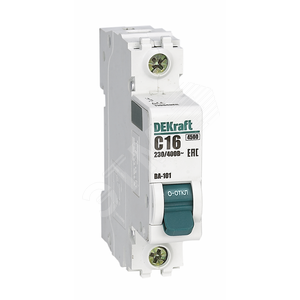

Выключатель автоматический однополюсный 6А С ВА-101 4.5кА

Код товара 9810729
Артикул 11052DEK
Производитель DEKraft/ВА-101

Покупателям
- Способ оплаты
- Доставка
- Акции
- Скидки и баллы
- Адреса магазинов
- Договор оферты

Компания ЭТМ
- О компании
- Сервис iPRO
- Электрофорум
- ЭТМ Вакансии

Центр поддержки и продаж

Электрика
Свет
Крепеж
Безопасность

Мы в социальных сетях

Повышение квалификации
Часто задаваемые вопросы
Нашли ошибку?
Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Как работает автоматический фидерный выключатель

Как работает автоматический выключатель

В целом, работа автомата, как его называют электрики, достаточно проста. Через это устройство проходит часть электрической сети, однако в отличие от проводов, в которых нет никаких ограничителей, в фидерном выключателе есть предельная допустимая планка нагрузки. Таким образом, при замыкании, перегрузке и в ряде других ситуациях срабатывает автоматический выключатель, который блокирует дальнейшее продвижения тока по электросети.

В первую очередь автомат защищает своей работой провода, если по ним ток будет идти в абсолютно хаотичном и не контролированном объеме, они просто сгорят. Как минимум в таком случае вы получите испорченную проводку, как максимум – серьезные проблемы, связанные с возгоранием. Все мы знаем, что самой частой причиной пожаров становятся как раз таки разнообразные замыкания в электросети, поэтому к данному вопросу лучше относится, конечно же, со всей серьезностью.

Работает автомат следующим образом: устройство имеет специальную биметаллическую пластину, которая выступает частью электросети, то есть по ней проходит ток. Однако если уровень напряжения вдруг начинает резко превышать номинальный, то пластина начинает выгибаться до тех пор, пока не изгибается полностью и тем самым толкает специальный рычаг. Происходит отключение моментально, при этом чем быстрее повышается уровень напряжения, тем скорее нажимается рычаг.

Принцип действия автоматического выключателя

В основном для защиты домашних электросетей используются автоматические выключатели типа ВА. В таких устройствах есть сразу два типа защиты – электромагнитный и тепловой. То есть кроме стандартной биметаллической пластины автоматы такого типа имеют еще и магнитный расцепитель. Как работает пластина, мы уже выяснили – при прохождении по ней слишком большого напряжения она нагревается и начинает гнуться, нажимая впоследствии рычаг. Электромагнитный тип защиты работает немного иначе, при нем автовыключатель срабатывает, когда через сеть проходят так называемые сверхтоки, вызывающие мгновенные замыкания. Такой тип остановки электрического напряжения в некоторых ситуациях оказывается более эффективный, так как температурный тип защиты срабатывает немного дольше.

Если разобрать автомат, то вы увидите, что его конструкция состоит из следующих деталей:

Двугасительная камера;
Магнитный расцепитель;
Биметаллический расцепитель;
Контактная группа;
Рычажной механизм.

Надежный автоматический выключатель защищает вашу проводку и не допускает перегрузки в электросети. При этом цена механизма весьма символично по сравнению со стоимостью замены проводки или другими серьезными тратами, связанными с коротким замыканием и пр.

Устройство автоматического выключателя и другие вопросы при выборе

Прежде чем купить автовыключатель, нужно хотя бы немного разобраться, какие виды устройств встречаются на рынке, чем обусловлена классификация аппаратов и на что обратить внимание в первую очередь.

Вопросы при покупке:

Первый вопрос, который стоит задать продавцу, это какой производитель того или иного устройства, представленного на витрине. Несомненно, крупные импортные бренды производят куда более качественную и надежную продукцию, чем небольшие отечественные или китайские аналоги.
Второе, это сертификация продукции – если у продавца есть сертификат, подтверждающий подлинность фирменного товара, это большой плюс. Подделки сегодня на рынке встречаются слишком часто, чтобы доверять просто на слово продавцу.
Ну и третье, что также может повысить шансы покупки, это обращение к официальным дилерам, которые дорожат репутацией. Проверенные фирмы не только продают только товар надлежащего качества, заботясь о своей репутации, но и без проблем меняют товар ненадлежащего качества, если таковой был куплен.

Не забывайте также, что автовыключатель рассчитан на определенное количество срабатываний. Поэтому лучше раскошелиться на более дорогое устройство, которое не придется менять уже через полгода работы.

Автоматические выключатели: технические характеристики

Любое устройство на рынке, несомненно, имеет собственные характеристики работы. Для того чтобы вы не запутались в параметрах устройств при выборе и покупке, предлагаем рассмотреть в качестве примера технические характеристики одного из самых популярных на современном рынке автоматического фидерного выключателя.

Итак, одним из наиболее распространенных видов автоматических выключателей – это модель c45n. Это однополюсный выключатель, который защищает электросеть от перегрузок и коротких замыканий. Предельная коммутационная способность аппарата – 6000 А. Удобство устройства в том, что даже в нормальных рабочих условиях вы можете воспользоваться рубильником и отключить в квартире свет. Например, это может понадобиться при ремонтных работах. Однако производитель предупреждает о том, Что пользоваться выключателем в ручном режиме следует только в крайних случаях.

Частота сети, в которой срабатывает выключатель, должна составлять от 50 до 60 Гц, при этом номинальный ток колеблется в пределах от 1 до 63 А. Количество операций, которые способен совершить выключатель в электрическом режиме – до 6000 за весь срок службы.

Такие типы выключателей широко применяются в жилых, административных зданиях, а также в общественных помещениях и заслужили высокую репутацию за многие годы работы. Стоимость устройства также считается весьма умеренной.

Как выбрать автоматический фидерный выключатель (видео)

Как вывод, можно отметить, что трудно в наши ни представить безопасную работу электросети, даже домашней, без такого устройства, как автоматический фидерный выключатель. Этот небольшой аппарат полностью защищает сеть от перегрузок и коротких замыканий. Автомат может иметь несколько видов защиты, в домашних условиях достаточно двух основных – температурный и магнитный. Первый важен при большинстве возникающих перегрузок, второй тип срабатывает быстрее и спасает сеть в случае короткого замыкания. При покупке автоматического выключателя следует обратить внимание на ряд моментов. Прежде всего важно купить оригинальное устройство от проверенного производителя, который дорожит репутацией. Надежный автомат готов к работе на протяжении многих лет и современные модели позволяют не только пользоваться функцией автоматического отключения света, но и в нужный момент обесточить квартиру от электричества, например при ремонтных работах. Самым популярным автоматом можно назвать модель c45n, которая широко используется для защиты домашних электросетей. Устройство рассчитано на 6000 операций и отлично справляется с большинством типом угроз.

Обзор умного автомата-выключателя с Wi-Fi на DIN-рейку EWelink (63 ампера)

Cегодня мы поговорим про одно из устройств умного дома, которое позволит управлять не только 1 прибором, а чуть ли не всеми. Но все зависит от вашей разводки электричества по дому или квартире. Речь пойдет о автоматическом однофазном выключателе, в народе автомат, с возможность управления по WiFi. Кроме банального включения или выключению любых приборов до 40А, автомат может вести мониторинг текущей нагрузки, напряжения и потребления. Если бы не одно НО, про которое я расскажу далее.

Содержание

Упаковка и комплектация
Программное обеспечение
Видеообзор
Выводы

Упаковка и комплектация

Доставка заняла примерно 2 недели, упакован в простую транспортировочную коробку.

Внутри еще одна упаковка из полиэтиленового кулька, в котором находится непосредственно сам автомат и инструкция.

Прочтя инструкцию, мы видим, что автомат позволяет кратковременную нагрузку в 63А или до 13,9 кВт. В целом автомат рассчитан для работы с нагрузкой 40 ампер или 8,8 кВт. В целом полноценно может заменить даже любой вводной автомат в квартире или в доме.

Сам автомат практически не чем не отличается от простых, не умных.

В верхней части светодиодная индикация соединения с WiFi сетью и режима работы автомата, выключен или включен. Эта индикация довольно важна, так как вместо тумблера как в обычном автомате, тут используется одна кнопка включения/выключения. Она же отвечает и за сопряжение устройства.

При успешном соединении с WiFi сетью индикатор «Signal», будет гореть синим цветом. А индикатор включения/выключения будет гореть розовым в случае включения автомата, если его выключить, светодиод потухнет.

Автомат занимает 1 место на DIN-рейке, крепится на нее, как и обычные автоматы. Нацепили автомат на рейку и зафиксировали его с помощью зеленого фиксатора в нижней части автомата.

В верхней части ввод, в нижней частей вывод, все как у стандартных автоматов. Но для подключения устройства нам понадобится нулевая линия, провод для подключения аккуратно вывели из верхней части автомата.

К качеству исполнения колодок для проводов у меня вопросов не возникло.

На левой грани находится информация по сопряжению устройства. Для этого нам надо удерживать кнопку включения 5 секунд и дождаться пока индикатор подключения WiFi моргнет 3 раза.

На DIN-рейке держится отлично, у меня претензий нет. При необходимости можно легко демонтировать этот автомат и заменить на другой. Монтируем его, подключаем проводку и переводим автомат в режим сопряжения. Для управления автоматом из любой точки мира, нам нужно только WiFi подключение к вашему роутеру.

Сверлить корпус я не буду, но вот с отзывов Али есть фотка внутренностей.

Программное обеспечение

Для работы с автоматом нам понадобится смартфон на платформе Андроид или iOs. Из плей маркета устанавливаем приложение eWlink, регистрируемся или входим в свой аккаунт. Далее жмем на синий плюсик в нижней части программы и жмем на кнопку «Quick Pairing» для добавления. Так как устройство у нас одно, то и выбираем «Add one device».

Выбираем нашу домашнюю WiFi сеть и вводим пароль от нее. Поддерживается работа только в 2.4 ГГц WiFi сети. Спустя несколько секунд программа найдет наш автомат и добавит его к общему списку ваших умных девайсов. Обзываем наше устройство и выбираем ему виртуальное местоположение в нашем умном доме.

Из главного меню программы мы можем не только видеть статус устройства, включено оно или выключено, но и так же быстро включать или выключать его. Тут же, небольшой пиктограммой обозначается качество WiFi соединения.

Перейдя внутрь управления нашим автоматом, программа нам сообщает о наличии нового обновления. Тут же расположилась единственная кнопка, отвечающая за выключение или выключение устройства. При этом если выключить автомат вручную, нажав на физическую кнопку, то статус в ПО, так же изменится.

Переходим в настройки. Тут можно изменить имя устройства и проверить наличие обновлений в прошивке. На момент съемки обзора версия ПО была 3.5.1. Кроме этого можно создать группу устройств и управлять ими одновременно, так же изменить расположение в виртуальном умном доме или поделиться устройством, для совместного управления с другими людьми.

Можно включить или отключить всплывающее уведомление при изменении статуса устройства. Так же производитель предусмотрел отключение светодиода WiFi подключения. Можно изменить статус устройства после отключения питания, по умолчанию это выключено, но можно выставить – запомнить прошлое состояние.

Во вкладке «включение на время» можно задать интервал времени включения, от 0,5 секунд до одного часа. Эта функцию будет удобна, если нам необходимо кратковременно подать питание на устройство для его включения/выключения, например управления эл.приводом откатных ворот.

В главном меню мы можем устанавливать различные расписания работы устройства. Выбирать время включения, дни недели и на какое состояние изменить, включить или выключить.

Так же можно установить таймер включения или выключения от одной минуты до часа. После установки таймера в главном окне будет небольшое уведомление рядом с иконкой таймера.

Можно задать цикличный таймер, допустим на работу насоса, 3 часа работать, 3 часа отдыхать. Цикл работы может или повторяться или чередоваться. Тогда можно устанавливать различное время для включённого и выключенного состояния.

Если перейти в режим сценариев, то работу автомата можно привязать не только ко времени суток, но и даже по восходу/заходу солнца, согласно вашему местоположению, это будет удобно в случае автоматизации освещения.

Включать или выключать автомат можно и с помощью других датчиков или выключателей. Допустим, когда выключатель 1 включен – включать наш автомат. Период действия сценарии, так же можно изменять по своей надобности.

Видеообзор

Простая версия автомата — AliExpress

Автомат с энергомониторингом — ALIEXPRESS

Выводы

В целом достаточно неплохой автомат, который, по сути, может заменить любую умную розетку, при небольшом увлечении в стоимости. Это актуально, когда надо управлять большими нагрузками, чем может умная розетка. Или даже для управления электропитанием целым домом. Кроме этого, работу автомата можно совмещать с другими датчиками и условиями. Единственный минус именно в этом автомате, в том, что в нем нет энергомониторинга. Но это сугубо моя вина, так как у продавца есть два вида таких автоматов, а при заказе я не обратил на это внимание. Не забывайте, так же, подписаться на мой канал, чтобы не пропустить новые видео про устройства умного и не очень дома.
