Термогенераторная печь — обогрев, горячая вода и электричество из дров
Всем привет, предлагаю к рассмотрению интересную конструкцию дровяной печи, которую вы сможете сделать своими руками. Особенность конструкции в том, что печь способна генерировать электроток для зарядки мобильного телефона и прочих девайсов, за это отвечают элементы Пельтье .
В качестве теплоносителя в печи выступает вода, хотя ее легко можно заменить маслом или другой жидкостью. Это значит, что к такой печи можно подключить батареи и отапливать помещение, как пример. Еще с помощью такой печи можно легко и просто получать горячую воду. Максимальная мощность, которую выдают элементы Пельтье, составляет 10 Ватт, а максимальное напряжение получается в районе 15 В. Если вам нужна более высокая мощность и напряжение, элементов Пельтье можно установить и побольше. Рассмотрим более подробно, как работает такая печь и как ее сделать.
Материалы и инструменты, которые использовал автор:
Список материалов:
— готовый корпус для печи (или листовая сталь, уголок и другие материалы);
— стальные трубы;
— дымовая труба;
— автомобильный радиатор (от Волги или другой, объем желательно побольше);
— элементы Пельтье (у автора 14 штук);
— термопаста;
— листовой алюминий:
— фум-лента;
— квадратные стальные трубы (для теплообменников);
— водопроводный шланг;
— гидравлический клапан (для сброса лишнего давления);
— тройники для водопровода;
— аккумулятор, электроника для контроля напряжения (и подобное по желанию).
Список инструментов:
— болгарка;
— сварочный аппарат;
— токарный станок;
— дрель;
— гаченные ключи.
Процесс изготовления печи:
Шаг первый. Изготовление корпуса печи
Корпус печи изготовлен из металла, автор использовал для таких целей старую емкость. Можно сделать подобную печь из листовой стали, старых газовых баллонов и так далее, вы можете просто модернизировать уже имеющуюся у вас буржуйку.
Устанавливаем дверку, а также дымовую трубу. В дымовой трубе обязательно делаем задвижку, а дверку печи делаем так, чтобы она закрывалась герметично. Это нужно для того, чтобы быстро затушить печь в случае необходимости. Если элементы Пельтье перегреются, они могут выйти из строя.
По размерам печь у автора небольшая, но чтобы получать больше тепла, можно сделать печь и побольше.
Шаг пятый. Собираем «бутерброд»
Под этим понятием подразумевается установка элементов Пельтье на печь. Всего автор использовал для своих целей 14 элементов Пельтье, для их установки понадобится листовой алюминий и термопаста. Для начала определяем, какая сторона у элемента горячая, а какая холодная, проверяем это, путем подключения элемента к аккумулятору. Ну а далее устанавливаем элементы на листовой алюминий, используя термопасту. У вас должно получиться два блока по 7 штук. Устанавливаем эти блоки между теплообменниками, горячий у нас находится в центре, а два холодных по бокам. Теплообменники стягиваются стальными хомутами, чтобы надежно прижать элементы к теплообменникам.
Элементы Пельтье подключаем последовательно или параллельно, в зависимости от тока и напряжение, которое вы хотите получить.
Все почти готово, осталось подключить аккумулятор, вольтметр и можно разжигать печь. Вода нагревается довольно быстро и сильно. Благодаря тому, что в нагревательном контуре давление выше атмосферного, вода нагревается до 105°C и более. Температура радиатора при этом составляет +18°C, а на улице +8°C. Благодаря такому перепаду температур, элементы Пельтье хорошо генерируют электрический ток, автор без труда одновременно заряжает мобильный телефон и аккумулятор.
Если систему оснастить хорошими аккумуляторами и умной электроникой, от протопки печи можно запасать довольно неплохие резервы электроэнергии. Удачи и творческих вдохновений, если надумаете повторить нечто подобное! Не забывайте делиться своими самоделками с нами!
Как получить электричество из тепла — использование элемента Пельтье для выработки энергии, сборка термогенератора
Я расскажу как получить электричество из тепла и как построить своими руками термоэлектрогенератор средних размеров, который можно использовать в походах и на открытой природе, а также просто так, для зарядки электронных устройств, посредством зарядки перезаряжаемых батарей от любого источника огня. При использовании ракетной печи или походной печки и газа для более быстрого сгорания, сгенерируется больше энергии.
Термоэлектрический генератор идеально подходит для выживания в случае стихийных бедствий, поскольку позволяет производить электроэнергию из легкодоступного источника — огня. Солнечную энергию можно получить только днем, а сбор лунного света неэффективен и требует создания дорогой линзы, энергию ветра возможно получить не в любой день. Огонь — это мощный и опасный источник энергии, поэтому будьте осторожны при использовании устройства и остерегайтесь горячей части радиатора и т.д.
Шаг 1: Необходимые детали
- 1х Элемент Пельтье (термоэлектрический преобразователь)
- Алюминиевый радиатор среднего размера (я достал свой из старого ПК)
- Толстый электрический кабель двух цветов (опционально)
- Входные и выходные разъемы/гнезда, предварительно купленные или изготовленные (для ввода и вывода энергии) (опционально)
- Проектный корпус, частично теплозащищенный, если возможно. Используйте изоляционный материал, металл, фольгу и т.д. (опционально)
- Термопаста (опционально), алюминиевая фольга (желательно)
- Резак для резки тонких металлов
- Ножницы по металлу
- Разные отвертки (для закручивания винтов корпуса и входов/выходов)
- Разные винты и болты (для крепления металлических пластин и радиатора)
- Паяльник и припой (опционально) для надежного крепления
- Аккумуляторная батарея низкой или средней мощности (для подзарядки)
- Термоусадочные трубки для защиты проводов от тепла (необходимо)
- 1х блокирующий диод, чтобы предотвратить обратную зарядку.
- 2 алюминиевые банки (металлическая пластина)
- Толстая медная проволока
- Цифровой мультиметр
Все, что отмечено как опциональное, не обязательно к сборке термогенератора, но будет полезным, например корпус для аккумулятора и блокирующий диод.
Шаг 2: Конструирование
Построить корпус и тепловой генератор электричества довольно просто.
Во-первых, отрежьте от алюминиевых банок дно и крышку и разрежьте получившиеся куски пополам. Сложите 4 куска вместе и, прижав, вырежьте отверстия в углах для гаек. Прижмите листы гайками. Основа для устройства готова.
Если имеется термопаста, намажьте её на радиатор и основу, используя старую кредитку. Вам нужен квадрат размером с элемент Пельтье для выработки электричества. Поместите элемент Пельтье холодной стороной к радиатору, а горячей к алюминию. Проверить стороны можно подключив модуль к двум батареям 1.5v и потрогав каждую из сторон.
Нужно положить модуль между радиатором и алюминиевыми листами и немного вдавить в термопасту. Теперь, используя плоскогубцы, нужно обернуть медную проволоку вокруг выпирающих частей радиатора и под болтами на алюминиевой основе. Это соединит радиатор, основу и элемент Пельтье друг с другом. Основной блок сделан.
Шаг 3: Тестирование теплогенератора
Я использовал для теста термоэлектрического генераторного модуля одну маленькую свечку внутри оловянной банки, покрытой изоляционной лентой и подставку из металлического корпуса компьютерного вентилятора. В зависимости от количества тепла, мощность будет медленно подниматься и продолжать расти до заданного напряжения.
Также на эффективность влияет охлаждение радиатора, в холодный день радиатор будет остывать быстрее. К устройству могут быть подключены топливная или ракетная печь, этим можно заряжать аккумуляторы или электронные устройства.
На самом деле эта вещь не подходит для повседневного использования, поскольку элемент Пельтье рано или поздно сломается и сделает устройство неэффективным. В любом случае, оно может использоваться для получения электроэнергии в походе, при экстренных случаях и т.д.
Смотрите видео для тестов и показаний напряжения и скорости его подъема. Тест дома с питанием от свечки. Второй тест с маленькой печкой, в котором видно, что если непрерывно подавать топливо, то за 3-4 минуты можно зарядить батарею или две.
Шаг 4: Улучшения
Возможные следующие модернизации устройства:
- Добавьте еще одну ячейку Пельтье чтобы удвоить выход напряжения.
- Подключите Joule Thief или несколько для небольшого увеличения напряжения.
- Используйте более качественные теплопроводные материалы, больший радиатор и более толстую алюминиевую или медную плиту в качестве основы.
- Можно качественнее закрепить ячейку Пельтье при помощи медной проволоки или термопасты, что улучшит перенос тепла.
- Используйте ракетную печь вместо открытых источников огня. Жар ракетных печей локализован, что будет эффективнее заряжать устройства.
- Используйте несколько связанных друг с другом устройств, соединив их последовательно над источником огня, чтобы увеличить выход напряжения.
- Можно улучшить термоизоляцию на проводах, фольге и изоляционной ленте (ракетные печи, как правило, немного плавят провода)
- Сделать запас компонентов и деталей (если что-то сломается или прогорит, всегда можно будет починить устройство)
Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.
Генератор на дровах своими руками
Эту статью прислал один из подписчиков группы Гнездо параноика — Маркус Райт. Все фотографии и видео сделаны им же, и всем этим он решил поделиться с нами.
Плюсы этого генератора:
— Топливо – всё что горит или греет.
— Выход USB 5 Вольт, 500mA.
— Не зависит от солнца, ветра и т.д.
— Простая и крепкая конструкция, которая может служить вечно.
— Можно готовить на нем еду, пока ваш телефон заряжается.
— Универсальность.
— Может собрать любой у себя дома за 1 вечер (даже работник АвтоВАЗа=)).
— Дешевизна конструкции.
Изобрел не я, есть коммерческие экземпляры, которые на много лучше моего. Например, BioLite CampStove, его цена 7900 руб. Мой экземпляр сделан на скорую руку для написания этой статьи и дальнейших экспериментов.
Основой является элемент Пельтье. Это термоэлектрический модуль, используемый в кулерах для воды и переносных холодильниках, так же его применяют для охлаждения процессора. При подаче на него напряжения, одна сторона охлаждается, а другая нагревается. Мы же наоборот будем греть одну сторону, чтобы получить электричество.
Главный принцип в том чтобы одна сторона нагревалась, а другая оставалась неизменной, для максимальной эффективности нужен перепад температур в 100 градусов по Цельсию.
Я использовал TEC1-12710, его характеристики:
— Не нужный блок питания от компа
Любой, даже тот, который сгорел, и выгорело всё кроме корпуса
— Стабилизатор напряжения
DC-DC Boost Module, Входное напряжение 1-5 Вольт, на выходе всегда 5В.
— Радиатор (чем больше, тем лучше), желательно с кулером на 5В, т.к. радиатор будет постепенно нагреваться. Зимой это не грозит, так как можно поставить радиатор на лед.
— Термопаста
— Набор инструментов
Основные элементы — это модуль Пельтье и преобразователь. С их характеристиками можете поэкспериментировать.
Модуль TEC1-12710, рассчитан на 10 А (есть меньше, есть больше). Но более мощные будут большего размера. Чем больше сила тока, тем он эффективней и дороже. Я купил на Dx.com примерно за 250 руб. У нас в магазинах электроники такой стоит около 1500 руб.
Модуль рассчитан на максимальное напряжение 12В, но столько он не выдает из-за низкого КПД, когда мы используем его в обратном направлении, т.е. на получение тока.
Для того чтобы было стабильно 5 вольт и устройства заряжались безопасно, нужен повышающий стабилизатор. Он начинает выдавать 5 Вольт, когда на элементе Пельтье еще только 1. О том, что всё готово к зарядке, можно узнать по горящему светодиоду на модуле.
Можете собрать свой, я же решил довериться китайцам, они предлагают готовый модуль с USB выходом, за 80 руб. на том же сайте.
Распотрошим наш блок питания. Мне пришлось сделать дополнительные дырки для лучшей циркуляции воздуха (блок питания попался очень уж древний).
Главный принцип в том, чтобы воздух засасывало снизу, и выходил он через верх. Проще говоря, нужно сделать обычную печку. Не забудьте предусмотреть отверстие для подкидывания щепок и подставку под котелок или кружку для кипячения воды, если вам это нужно.
Далее к ровной стенке нужно прикрепить модуль Пельтье с радиатором, предварительно равномерно нанеся термопасту. Чем плотнее контакт, тем лучше. Та сторона, где написана модель – холодная, именно к ней мы прикладываем радиатор. Если вы перепутали, модуль не будет выдавать напряжение, в этом случае нужно просто поменять провода местами.
Припаиваем повышающий преобразователь, и находим, куда его спрятать. Можно вообще оставить его висеть на проводах, но обязательно нужно заизолировать, например, одеть на него термоусадку.
Собираем всё вместе. Вот что должно получиться:
Как это работает?
Закидываем внутрь ветки, щепки, в общем, всё то, что горит. Затем разжигаем. Огонь нагревает стенки печки и элемент Пельтье, который на одной из этих стенок. Другая сторона элемента, которая на радиаторе, остается при уличной температуре. Чем больше разница температур, тем больше мощность, но не переборщите.
Максимальная эффективность достигается уже при разнице в 100 градусов. Со временем радиатор начинает нагреваться, и его нужно будет охлаждать. Можно подбрасывать снег, поливать водой, поставить радиатором на лед или в воду, поставить на него кружку с холодной водой. Вариантов много, самый простой это кулер, он будет забирать часть мощности, но за счет охлаждения общий результат не изменится.
НЕ допускайте воздействие больших температур на элемент, он может перегореть и сгореть. В документации указана максимальная температура 180 °С, но особо беспокоится не стоит, с хорошим охлаждением и на простых дровах ничего с ним не будет.
Если вы не будете ленится и всё правильно сделаете, то получите вот такую простую щепочницу на которой можно подогревать еду, кипятить, воду и одновременно заряжать свои гаджеты.
Её можно использовать дома, если отключили электричество, поставив внутрь свечку. Кстати если подключить к ней светодиоды, но свет будет на много ярче чем от самой свечки.
В любом месте где можно найти что-то горящее, у вас будет электричество, тепло и возможность удобно готовить еду, расходуя меньше горючего по сравнению с костром.
Первые испытания!
Пошел после работы в лес, солнце почти село, хворост мокрый, но печь оправдала себя на 100%.
Результат превзошёл все мои ожидания. Сразу после разгорания щепок, загорелся индикатор, я подключи телефон и он начал заряжаться. Зарядка шла стабильно.
Преобразователь вообще не напрягался. Еще я брал с собой охлаждающую подставку для ноутбука, на ней 2 кулера и светодиоды, должно прилично потреблять. Подключил, всё крутится, светится, ветерок дует. Брал еще USB вентилятор, подключил в конце, когда остались одни угли. Всё отлично крутится, даже не знаю что еще можно попробовать.
Всё прекрасно работает выдает свои пол Ампера. Все таки нужен кулер, т.к. за пол часа радиатор нагрелся порядка 40 градусов, летом это будет еще больше. Пускай крутится себе.
Языки пламени вырываются высоко вверх, мне лично такого костра не надо, буду закрывать часть отверстий, чтобы горело медленней.
Буду делать все по новой, возьму за основу стандартную щепочницу которую делают из консервных банок, но сделаю из металла потолще и прямоугольной формы. Куплю хороший радиатор с кулером подходящей формы и постараюсь сделать разборный вариант, чтобы при переноске занимало меньше места.
Экспериментируйте, дорабатывайте, если что спрашивайте, делитесь результатами.
Ловушка для птиц — своими руками.
Варианты ловушек для крыс и мышей своими руками.
Строим подземное укрытие на участке из металлического транспортного контейнера.
Люверс — распространенный элемент любой экипировки и снаряжения. Используется, в основном для.
Теплоэлектрогенератор своими руками: получаем электричество из огня
Самодельный теплоэлектрогенератор: подробные пошаговые фото по изготовлению генератора вырабатывающего электрическую энергию при нагревании.
Приветствую любителей самоделок! Из этой статьи вы узнаете, как добыть электричество прямо из огня, а так же, как своими руками собрать небольшой компактный теплоэлектрогенератор.
Вообще, идея получения электричества из тепла не нова. В недалеком прошлом можно было встретить огромное количество разнообразных безумных устройств, таких как «партизанские котелки» и керосиновые электрогенераторы, которые способны были обеспечить питание небольших радиостанций.
Подобных устройств раньше было множество, но все они работали примерно на одном и том же принципе. Внутри находилось огромное количество термопар, один контакт термопары нужно было нагреть, а второй остудить. За счет этого и получался электрический ток.
Зачастую в качестве термопары использовали сплав сурьмы с цинком и сплав константан. Вместе эти сплавы давали достаточно неплохой результат, и в принципе стоили недорого, собственно благодаря этому и получили широкое применение в устройствах подобного типа.
Давайте соберем свой теплоэлектрогенератор из более-менее доступных компонентов и посмотрим, что реально можно запитать с помощью такого приспособления.
Изготовление самодельного теплоэлектрогенератора
Вообще получить электричество из тепла довольно просто. Достаточно соединить 2 куска различных металлов или сплавов и нагреть место контакта. В первой версии теплоэлектрогенератора будем использовать самые доступные металлы, и начнем с железа (стали) и меди.
Задача стоит следующая: необходимо сварить стальную и медную проволоку. Для этого понадобится угольный электрод, очищенный от медного покрытия.
На сварочном аппарате выставляем ток 40А (этого достаточно, чтобы зажечь небольшую дугу и аккуратненько сварить вместе две проволоки).
Как оказалось, в принципе сварить вместе сталь с медью не так уж и сложно. Теперь давайте посмотрим сколько же электричества можно получить из такой простой штуковины. Для этого подключаем мультиметр, подогреваем термопару и смотрим за показаниями прибора.
Как видим, при нагреве термопары зажигалкой, напряжение начинает расти и уже получаются какие-то там микровольты. Но это совсем мало, давайте усилим нагрев и прибегнем к помощи горелки.
В пламени горелки термопара раскалилась докрасна, а максимальное напряжения, которое получилось выжать из этой термопары достигло 0,004В.
Значит для того, чтобы получить напряжение в 5В потребуется примерно 1250 таких термопар. Согласитесь, компактным такое решение точно не назовешь. Давайте попробуем использовать другую пару металлов, например, железо и алюминий.
Свариваем обе проволоки вместе и тестируем точно таким же образом.
Из этой термопары получилось выжать почти 0,003В, что меньше предыдущих показаний. Алюминиевая проволока очень быстро плавится и сильного нагрева не выдерживает, а значит не подходит для поставленной задачи.
Теперь давайте проверим термопару с висмутом, ведь если верить таблицам, то результаты должны быть просто зверские. У автора как раз есть кусок висмута (остался после прошлых экспериментов). Металл очень легко плавится (температура плавления висмута составляет всего 270°C). Поэтому не составит труда отлить пруток и вплавить туда стальной стержень и таким образом получить термопару.
Как видим, даже при малейшем нагреве напряжение начинает расти.
А теперь возьмем термопару из сплавов хромель и алюмель. Это самая распространенная термопара. Давайте посмотрим сколько вольт можно будет выжать из такой термопары.
Как видим, даже при небольшом нагреве напряжение растет выше 10мВ. Если же нагреть термопару докрасна, то получим уже больше 30мВ. Хоть результат и неплохой, но все равно слабоват для компактного генератора малых размеров.
Теперь возьмем элемент Пельтье.
Внутри у него расположено большое количество термопар из полупроводников. Полупроводниковые термопары должны быть гораздо эффективнее, чем металлические, и за счет большого количества последовательно соединенных термопар, они дают достаточно высокое напряжение при относительно невысоком нагреве.
Простая кружка с кипятком поставленная на элемент Пельтье, и он уже дает напряжение 1В.

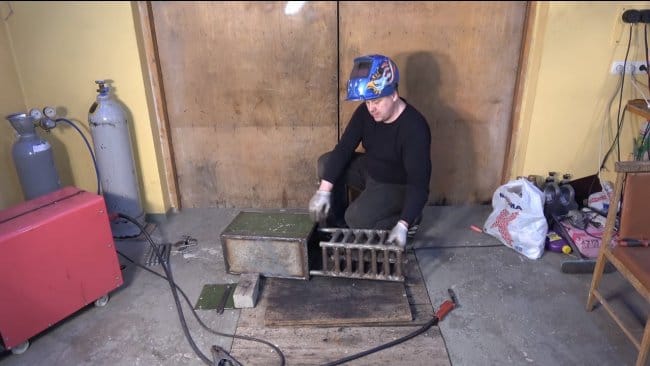

Давайте попробуем собрать небольшую установку с использованием 4-х элементов Пельтье, чтобы получить более высокое напряжение. Для изготовления прибора потребуется алюминиевая профтруба и полоса, тарелка, и вот такая вот мочалка:
Сперва отрежем 4 куска трубы по 6см. Если сложить их вместе, то получится неплохой теплообменник, который будет равномерно распределять тепло по всем четырем сторонам и будет исключать локальный перегрев.
В качестве стенок корпуса будут куски полосы шириной в 4см.
Далее с помощью винтов собираем боковые стенки и теплообменник, вот такой дымоход получился:
Теперь необходимо установить элементы Пельтье и систему охлаждения. Радиаторы изготовим из все той же полосы алюминия. Сначала на листе бумаги расчертим, как должен выглядеть радиатор. На чертеже можно легко измерить примерный угол наклона каждого из ребер радиатора и это очень поможет в дальнейшей работе.
Изготовим еще 3 аналогичные конструкции и закрепим радиаторы с помощью алюминиевой проволоки.
Когда все радиаторы установлены на свои места, можно провести первое тестирование. Зажигаем свечу и помещаем ее внутрь устройства.
Как видим, напряжение начинает расти, но останавливается едва, преодолев 0,5В. При этом теплообменник нагрелся всего лишь до 40°C, что очень мало, так что можно греть дальше.
Большая часть горячего воздуха просто проходит мимо и нужно это исправлять. А поможет в этом обычная мочалка из нержавейки, которую используют для мытья посуды. Стальная проволока будет задерживать воздушный поток и будет хорошо передавать тепло алюминиевому теплообменнику. Тут главное не переборщить, чтобы воздух мог легко проходить сквозь этот теплообменник.
Такой вот простой доработкой получилось увеличить эффективность конструкции и повысить напряжение почти до 1,5В. Можно сказать, получилась пальчиковая батарейка.
Температура у основания радиатора поднялась до 48°C, до предела далеко, так что можно греть дальше. И давайте попробуем подключить простенький китайский повышающий DC-DC преобразователь. На вход ему можно подавать напряжение от 1 до 5В, а на выходе получаем стабильные 5В пригодных для зарядки смартфона и питания различных usb-устройств.
Небольшой светодиодный светильник хоть и не слишком ярко, но все-таки светится от этого генератора. А теперь подключим смартфон.
Телефон действительно видит зарядку, но отказывается заряжаться от этой штуковины.
В общем получать электричество таким способом можно, но чтобы зарядить смартфон, мощность этого теплоэлектрогенератора нужно увеличить.
Смотрим видео автора самоделки:
Термогенераторы: как «сварить» электричество на газовой плите
На одном из электрических форумов был задан такой вопрос: «Каким образом можно получить электроэнергию, использую обычный бытовой газ?» Мотивировалось это тем, что газ у этого товарища, да собственно, как и у многих, оплачивается просто по нормативам без счетчика.
Сколько ни пользуйся, платить все равно фиксированную сумму, и почему же не превратить уже оплаченный, но не использованный газ в халявную электроэнергию? Так на форуме появилась новая тема, которая была подхвачена остальными участниками: задушевная беседа помогает не только сократить рабочий день, но еще и убить свободное время.
Было предложено множество вариантов. Просто купить бензиновый генератор, а заправлять его бензином, полученным перегонкой бытового газа, либо переделать генератор для работы сразу на газу, как автомобиль.
Вместо двигателя внутреннего сгорания предлагался двигатель Стирлинга, известный также как двигатель внешнего сгорания. Вот только топикстартер (тот, который создал новую тему) претендовал на мощность генератора не менее 1 киловатта, но его урезонили, мол, такой стирлинг не поместится даже в кухне небольшой столовой. Кроме того немаловажно, чтобы генератор был бесшумным, иначе, ну, сами знаете что.
После множества предложений кто-то вспомнил, как видел в какой-то книжке рисунок, где показана керосиновая лампа с приспособлением в виде многолучевой звезды для питания транзисторного приемника. Но об этом будет сказано чуть дальше, а пока…
Термогенераторы. История и теория
Для того, чтобы получить электричество непосредственно от газовой горелки или другого источника тепла, применяются термогенераторы. Так же, как и у термопары, их принцип действия основан на эффекте Зеебека, открытом в 1821 году.
Упомянутый эффект состоит в том, что в замкнутой цепи из двух разнородных проводников появляется э.д.с., если места спаев проводников находятся при разных температурах. Например, горячий спай находится в сосуде с кипящей водой, а другой в чашке с тающим льдом.
Эффект возникает от того, что энергия свободных электронов зависит от температуры. При этом электроны начинают перемещаться от проводника, где они имеют более высокую энергию в проводник, где энергия зарядов меньше. Если один из спаев нагрет больше другого, то разность энергий зарядов на нем, больше, чем на холодном. Поэтому, если цепь замкнута, в ней возникает ток, именно та самая термоэдс.
Приблизительно величину термоэдс можно определить по простой формуле:
E = α * (T1 – T2). Здесь α — коэффициент термоэдс, который зависит только от металлов, из которых составлена термопара или термоэлемент. Его значение обычно выражается в микровольтах на градус.
Разность температур спаев в этой формуле (T1 – T2): T1 – температура горячего спая, а T2, соответственно, холодного. Приведенную формулу достаточно наглядно иллюстрирует рисунок 1.
Рисунок 1. Принцип работы термопары
Рисунок этот классический, его можно найти в любом учебнике физики. На рисунке показано кольцо, составленное из двух проводников А и Б. Места соединения проводников называются спаями. Как показано на рисунке, в горячем спае T1 термоэдс имеет направление из металла Б в металл А. А в холодном спае Т2 из металла А в металл Б. Указанное на рисунке направление термоэдс справедливо для случая, когда термоэдс металла А положительна по отношению к металлу Б.
Как определить термоэдс металла
Термоэдс металла определяется по отношению к платине. Для этого термопара, одним из электродов которой является платина (Pt), а другим испытуемый металл, нагревается до 100 градусов Цельсия. Полученное значение в милливольтах для некоторых металлов, показано ниже. Причем следует обратить внимание на то, что изменяется не только величина термоэдс, но и ее знак по отношению к платине.
Платина в этом случае играет такую же роль, как 0 градусов на температурной шкале, а вся шкала величин термоэдс выглядит следующим образом:
Сурьма +4,7, железо +1,6, кадмий +0,9, цинк +0,75, медь +0,74, золото +0,73, серебро +0,71, олово +0,41, алюминий +0,38, ртуть 0, платина 0.
После платины идут металлы с отрицательным значением термоэдс:
Кобальт -1,54, никель -1,64, константан (сплав меди и никеля) -3,4, висмут -6,5.
Пользуясь этой шкалой очень просто определить значение термоэдс развиваемое термопарой, составленной из различных металлов. Для этого достаточно подсчитать алгебраическую разность значений металлов, из которых изготовлены термоэлектроды.
Например, для пары сурьма – висмут это значение будет +4,7 – ( — 6,5) = 11,2 мВ. Если в качестве электродов использовать пару железо – алюминий, то это значение составит всего +1.6 – (+0,38) = 1,22 мВ, что меньше почти в десять раз, чем у первой пары.
Если холодный спай поддерживать в условиях постоянной температуры, например 0 градусов, то термоэдс горячего спая будет пропорциональна изменению температуры, что и используется в термопарах.
Как создавались термогенераторы
Уже в середине 19 века делались многочисленные попытки для создания термогенераторов – устройств для получения электрической энергии, то есть для питания различных потребителей. В качестве таких источников предполагалось использовать батареи из последовательно соединенных термоэлементов. Конструкция такой батареи показана на рисунке 2.
Рисунок 2. Термобатарея, схематическое устройство
Первую термоэлектрическую батарею создали в середине 19 века физики Эрстед и Фурье. В качестве термоэлектродов использовались висмут и сурьма, как раз та самая пара из чистых металлов, у которой максимальная термоэдс. Горячие спаи нагревались газовыми горелками, а холодные помещались в сосуд со льдом.
В процессе опытов с термоэлектричеством позднее были изобретены термобатареи, пригодные для использования в некоторых технологических процессах и даже для освещения. В качестве примера можно привести батарею Кламона, разработанную в 1874 году, мощности которой вполне хватало для практических целей: например для гальванического золочения, а также применения в типографии и мастерских гелиогравюры. Примерно в то же время исследованием термобатарей занимался и ученый Ноэ, его термобатареи в свое время также были распространены достаточно широко.
Но все эти опыты, хотя и удачные, были обречены на провал, поскольку термобатареи, созданные на основе термоэлементов из чистых металлов, имели весьма низкий КПД, что сдерживало их практическое применение. Чисто металлические пары имеют КПД лишь несколько десятых долей процента. Намного большим КПД обладают полупроводниковые материалы: некоторые окислы, сульфиды и интерметаллические соединения.
Полупроводниковые термоэлементы
Подлинную революцию в создании термоэлементов произвели труды академика А.И. Иоффе. В начале 30 – х годов XX столетия он выдвинул идею, что с помощью полупроводников возможно превращение тепловой энергии, в том числе и солнечной, в электрическую. Благодаря проведенным исследованиям уже в 1940 году был создан полупроводниковый фотоэлемент для преобразования световой солнечной энергии в электрическую.
Первым практическим применением полупроводниковых термоэлементов следует считать, по-видимому, «партизанский котелок», позволявший обеспечить питанием некоторые портативные партизанские радиостанции.
Основой термогенератора служили элементы из константана и SbZn. Температура холодных спаев стабилизировалась кипящей водой, в то время как горячие спаи нагревались пламенем костра, при этом обеспечивалась разница температур не менее 250…300 градусов. КПД такого устройства был не более 1,5…2,0 %, но мощности для питания радиостанций вполне хватало. Конечно, в те военные времена конструкция «котелка» была государственным секретом, и даже сейчас на многих форумах в интернете обсуждается его устройство.
Бытовые термогенераторы
Уже в послевоенные пятидесятые годы советская промышленность начала выпуск термогенераторов ТГК – 3. Основное его назначение состояло в питании батарейных радиоприемников в неэлектрифицированной сельской местности. Мощность генератора составляла 3 Вт, что позволяло питать батарейные приемники, такие как «Тула», «Искра», «Таллин Б-2», «Родина – 47», «Родина – 52» и некоторые другие.
Внешний вид термогенератора ТГК-3 показан на рисунке 3.
Рисунок 3. Термогенератор ТГК-3
Конструкция термогенератора
Как уже было сказано, термогенератор предназначался для использования в сельской местности, где для освещения использовались керосиновые лампы «молния». Такая лампа, оснащенная термогенератором, становилась не только источником света, но и электричества.
При этом дополнительных затрат топлива не требовалось, ведь в электричество превращалась именно та часть керосина, которая просто улетала в трубу. К тому же, такой генератор был всегда готов к работе, конструкция его была такова, что ломаться в нем просто нечему. Генератор мог просто лежать без дела, работать без нагрузки, не боялся коротких замыканий. Срок службы генератора, по сравнению с гальваническими батареями, казался просто вечным.
Роль вытяжной трубы у керосиновой лампы «молния» играет удлиненная цилиндрическая часть стекла. При использовании лампы совместно с термогенератором стекло делалось укороченным, и в него вставлялся металлический теплопередатчик 1, как показано на рисунке 4.
Рисунок 4. Керосиновая лампа с термоэлектрическим генератором
Внешняя часть теплопередатчика имеет форму многогранной призмы, на которой установлены термобатареи. Чтобы увеличить эффективность теплоотдачи теплопередатчик внутри имел несколько продольных каналов. Проходя по этим каналам горячие газы уходили в вытяжную трубу 3, попутно нагревая термобатарею, точнее, ее горячие спаи.
Для охлаждения холодных спаев использовался радиатор воздушного охлаждения. Он представляет собой металлические ребра, прикрепленные к внешним поверхностям блоков термобатарей.
Термогенератор – ТГК3 состоял из двух независимых секций. Одна из них вырабатывала напряжение 2В при токе нагрузки до 2А. Эта секция использовалась для получения анодного напряжения ламп с помощью вибропреобразователя. Другая секция при напряжении 1,2В и токе нагрузки 0,5А использовалась для питания нитей накала ламп.
Нетрудно подсчитать, что мощность данного термогенератора не превышала 5 Ватт, но для приемника ее вполне хватало, что позволяло скрашивать долгие зимние вечера. Сейчас, конечно, это кажется просто смешным, но в те далекие времена такое устройство было, несомненно, чудом техники.
В 1834 году француз Жан Шарль Атаназ Пельтье открыл эффект, противоположный эффекту Зеебика. Смысл открытия в том, что при прохождении тока через спай из разнородных материалов (металлов, сплавов, полупроводников) выделяется или поглощается тепло, что зависит от направления тока и типов материалов. Об этом подробно рассказано здесь: Эффект Пельтье: магическое действие электрического тока
