Электропровод для наружной проводки

Какой кабель можно использовать на улице и как его прокладывать

При обустройстве предусадебного участка возникает необходимость провести свет в беседку, гараж и хозпостройки. Начинающий мастер сталкивается с проблемой выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Поэтому мы собрали рекомендации по выбору кабелей для использования на улице.

Чем опасна прокладка на улице

Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.

2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.

3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. Ведь этот процесс происходит постепенно. В результате изоляция трескается и со временем могут происходить утечки, срабатывания УЗО, КЗ на линии, и что самое опасное – поражение электрическим током при касании линии.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Выбираем кабель для улицы

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице предлагаю рассмотреть варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Воздушный ввод в дом

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами. Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»

Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Далее кабель ВВГ-нг-ls прокладывают в гофрированной или пластиковой трубе по фасаду до места через которое его заводят в дом.

Кроме этого варианта для воздушного ввода реже используют кабель типа ВВСГ. Это кабель в двойной изоляции из ПВХ, а буква «С» в маркировке говорит о наличии стального несущего троса.

Прокладка по фасаду здания или между зданиями

Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.

Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

На форумах ведутся дискуссии о том, можно ли прокладывать ВВГ под открытым небом, ведь технические характеристики вроде бы и позволяют это делать. Чтобы не проверять на себе – последуйте совету и используйте гофротрубу.

Но к гофру те же требования – она должна быть устойчива к холоду и ультрафиолету. Отлично подойдёт металлорукав или как её ещё называют металлическую гофру, а также полиамидная гофрированная труба предназначена для открытой прокладке вне помещений, то есть на улице.

А на рисунке ниже вы видите сравнение гофротруб двух типов. Обратите внимание светлая – это ПВХ-гофра и она вся в дырках. Это последствие эксплуатации на улице в морозе и под ультрафиолетом.

Прокладка в земле

Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

1. Нет ультрафиолета.

2. Защищены от низких температур и ветра.

3. Не портят внешний вид участка.

4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.

2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.

3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.

4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Поэтому кабель, прокладываемый в почве должен быть защищён от механических воздействий. Решить это условие можно двумя вариантами:

1. Использовать кабель ВБбШв – это кабель с медными жилами в бронированной оболочке из стальных лент.

2. Прокладывать обычные кабеля в трубе.

Прокладывают кабеля на глубине примерно 0.7 метра, на расстоянии 0.6 метра от фундамента дома, а если кабелей несколько, то расстояние между ними должно быть не меньше 10 см. При пересечении кабелей расстояние между ними должно быть не меньше 15 см.

У первого варианта нет весомых недостатков, кроме стоимости такого кабеля, да и могут возникнуть проблемы с его покупкой – он просто не везде есть. При прокладке учтите, что кабель не должен лежат натянутым. Проложите его извилистой линией.

Второй вариант – прокладка в трубе, часто используется как при монтаже сетей связи, электричества и других коммуникаций.

Для прокладки кабеля в земле используют трубы ПНД. Это полиэтиленовые трубы обычно чёрного цвета.

Концы труб при этом герметизируют, вот как это делают на мощных линиях:

Заключение

Итак, для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.

Выбираем электрический провод для наружной проводки на улице

При организации проводки внутри помещения многие не задумываются о выборе провода и часто используют первый попавшийся вариант. При прокладке на улице такой подход недопустим, ведь здесь присутствует ряд негативных факторов — колебание температур, влияние УФ лучей, повышенная влажность, риск механических воздействий и прочие. Вот почему важно знать, какой провод использовать для проводки на улице, и что учесть в процессе его прокладки.

Особенности конструкции и маркировки

Чтобы не ошибиться с выбором, важно разобраться с тонкостями маркировки и расшифровкой каждой буквы в названии изделия. Все кабеля условно делятся на две категории — одножильные и многожильные.

Сама жила может быть цельной или формироваться из множества проволочек небольшого сечения. Во втором случае провод обретает дополнительную мягкость, лучше гнется и практически не ломается в случае перегиба.

При изготовлении жил, как правило, применяется два вида металла — алюминий и медь. Исключением являются специальные изделия, где допускается применение сплавов. К слову, кабель для уличной проводки СИП имеет алюминиево-стальные жилы.

Для прокладки в домашних условиях применяются провода с медными жилами, имеющими лучшие характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.

При изготовлении изоляции для проводов может применяться:

  • Резина.
  • ПВХ материал.
  • Полиэтилен.
  • Свинец и прочие материалы.

Маркировка проводов

Если материал жилы алюминий, провод маркируется буквой А. Медь является материалом жил по умолчанию и, следовательно, не отражается в маркировке.

По назначению провода маркируются так: Ш — установочный, К — контрольный, М — монтажный и прочие.

  • П — полиэтилен.
  • Н — негорючая резина.
  • B — ПВХ.
  • К — капрон.
  • Пс — самозатухающий полиэтилен.
  • С — свинец.
  • Пв — вулканизирующий полиэтилен и прочие.

Уровень защиты кабеля:

  • Б — с бронированной оболочкой.
  • Г — без брони (гибкий).
  • А — асфальтированный и так далее.

В дополнение к буквенному обозначению присутствует и цифровая маркировка. В ней первый символ отражает количество жил, второй — сечение, а третий — класс номинального напряжения. Если первой цифры нет, кабель имеет одну жилу.

Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

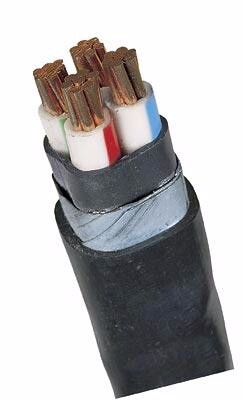

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

  • Наличие стальной ленты в оболочке.
  • Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
  • Внешняя оболочка выполнена в черном цвете.
  • Стойкость к влаге и перепадам температур.
  • Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

  • Стойкость к воде и огню.
  • Соответствие международным нормам.
  • Наличие разноцветной изоляции проводов.
  • Удобство организации проводки на улице.
  • Черная внешняя оболочка их ПВХ пластика.
  • Стойкость к перепадам температур.
  • Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

  • Соответствие нормам союза электротехников Германии.
  • Термостойкость и способность работать в широком температурном диапазоне.
  • Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
  • Сечение круглое, цвет — серый.
  • Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

  • ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
  • ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
  • ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
  • ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Правила монтажа проводки на улице

При выборе провода для наружной проводки важно учесть особенности его прокладки. Здесь существует ряд правил, касающихся защиты и расстояния до жилых зданий. Так, дистанция от кабеля до крыльца должна быть не меньше 250 см, а до балкона или окна — 100 и 50 см соответственно. Если проводка имеет вертикальное исполнение, расстояние от поверхности земли должно составлять 275 см, до балкона или оконного проема — 100 и 75 см соответственно.

Если провод прокладывается по стене, стоит соблюсти ряд правил:

  • В случае применения отдельно взятых проводов обязательно применение пластиковых или металлических труб.
  • Соединение проводов должно обеспечиваться с помощью клеммников (скрутка запрещена).
  • При подвесе кабеля между зданиями обязательно применение троса и гофрированного рукава.
  • Соединение проводов должно производится только в герметичных распредкоробках.
  • Монтаж проводки на крыше запрещен.

В процессе прокладки проводов на улице стоит учесть еще ряд важных нюансов. Так, сеть частного дома может подключаться к источнику питания 3-х или однофазного напряжения (380 или 220 Вольт соответственно). Если проводка делается по воздуху, рекомендуется применение провода СИП-4.

Бронированные провода марок ВБШв или АВБШв больше подойдут для подземной прокладки. Особенность таких изделий — стойкость к воде и механическим повреждениям. Для наружной проводки, как правило, применяются провода с алюминиевой жилой большего сечения, что позволяет снизить расходы на монтаж.

Краткие рекомендации по способу прокладки

Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:

  • Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
  • Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.

Пример прокладки кабеля в траншее показан в этом видео:

Итоги

Выбирая провод для монтажа на улице, стоит учесть множество факторов, а также заранее продумать способ прокладки. Помните, что от правильности выбора кабеля и соблюдения правил ПУЭ в процессе прокладки зависит ваше спокойствие, безопасность, а иногда и жизнь.

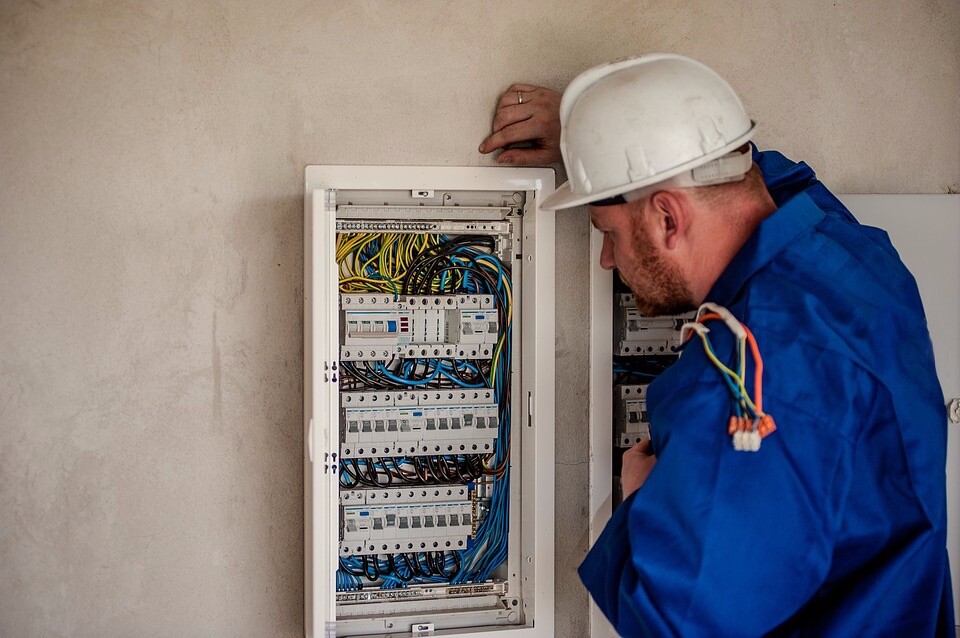

Как проложить кабели и провода на участке и в доме: подробный гид

Сообщения о пожарах, причиной которых была неисправная электропроводка, в последнее время настолько часты, что мы начали относиться к такой беде как к неизбежному злу. И совершенно напрасно. Хотя количество электроприборов в жилищах и их мощность резко возросли, нужно лишь правильно выбрать кабели и провода на участке — это поможет нам избежать многих неприятностей.

Все о кабелях и проводах

Как отличить провод от кабеля

Провода и кабели различаются по количеству жил (от 1 до 37), сечению (от 0,75 до 800 мм 2 ) и номинальному рабочему напряжению. Они изготавливаются с изоляцией на напряжение 380, 660 и 3000В переменного тока, кабели — на любое напряжение. У изолированного провода токопроводящая жила заключена в оболочку из резины, поливинилхлорида или винипласта. Для предохранения от механических повреждений и воздействий внешней среды изоляция некоторых марок покрыта снаружи хлопчатобумажной оплеткой, пропитанной противогнилостным составом. Провода, предназначенные для прокладки в местах, где имеется повышенная опасность их механического повреждения, защищаются дополнительной оплеткой из стальной оцинкованной проволоки. Так что, если у вас в руках нечто очень гибкое, имеющее одинарную изоляцию и толщину не более мизинца, это скорее всего шнур. Если же речь идет об изделии толщиной с вашу руку и примерно такой же жесткости, состоящем из одиночных проводников и снабженном двойной изоляцией, — это кабель. В случае, когда нужно подвести электричество к коттеджу или электрифицировать участок, да к тому же не хочется портить вид висящими проводами, потребуется именно кабель. Как же его выбрать?

Оснащение вашей квартиры многочисленными электробытовыми приборами требует множества разных проводов и кабелей, о выборе и размещении которых надо подумать заранее.

Сначала необходимо определить, что предстоит электрифицировать. Это важно. Ибо, если у вас двухэтажный каменный коттедж, стоящий на пригорке, никогда не заливаемом водой, а все работы на участке ограничиваются стрижкой газонов, решение будет одно. Если же, например, место болотистое, с близким залеганием подземных вод, и вы хотите подвести электричество к деревянной баньке, где установлена электрокаменка для сауны, а на участке вы осуществляете вспашку земли при помощи трактора, то решение будет совсем другим. Тем не менее в обоих случаях не обойтись без кабеля. Рассмотрим процесс выбора кабеля по шагам. Вопрос стоимости полученного решения сознательно оставляем за рамками статьи, здесь все зависит лишь от толщины вашего кошелька. Только не забывайте, что одновременно и дешево, и хорошо не бывает.

Разбираемся в терминологии

  • Жила — это, в общем случае, отдельный проводник.
  • Провода — изделия, содержащие одну или более изолированных жил либо скрученных проволок, поверх которых имеется легкая защитная оболочка (например, металлическая обмотка, обмотка или оплетка из волокнистых материалов).
  • Установочный провод — провод для электрических распределительных сетей низкого напряжения.
  • Электрический шнур — провод сечением до 1,5 мм 2 с изолированными жилами повышенной гибкости. Служит для подсоединения подвижных устройств. Жилы в данном случае обязательно многопроволочные. Кроме того, они соединены между собой скруткой или общей оплеткой.
  • Кабель — это несколько изолированных проводов, заключенных в одну или несколько защитных оболочек.

Как выбрать правильный материал

Медь предпочтительнее алюминия. Она имеет большую проводимость и менее подвержена коррозии. К тому же по сравнению с медью алюминий непрочен и при нескольких изгибах может попросту сломаться. Отрицательным свойством алюминия является и его быстрая окисляемость в случае соприкосновения с воздухом, результат — образование на поверхности тугоплавкой окисной пленки. Она плохо проводит электрический ток, а значит, препятствует созданию хорошего контакта. Место с плохим контактом будет греться, искрить, еще более окисляться, еще более греться, а там недалеко и до пожара. И если вы не хотите повторить историю «кошкиного дома», вам придется периодически проверять места крепления алюминиевых жил к электрическим приборам.

При креплении в винтовых зажимах алюминий проявляет другой свой недостаток — низкий предел текучести. В результате этого алюминий выскальзывает из-под зажима («течет»), ослабляя контакт. Таким образом, алюминиевые провода, находящиеся в распределительных коробках и других устройствах, где для соединения используются зажимы, тоже требуют периодической проверки и поджатия.

Помимо этого, при контакте алюминия с медью образуется гальваническая пара, в которой алюминий, подвергаясь электрокоррозии, разрушается. Что ведет к дополнительному ухудшению соединения. Ао результатах этого явления мы только что говорили.

Выбираем сечение кабеля

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Напомним: площадь круга S=0,78d 2 , где d — диаметр круга.

Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм 2 , а алюминиевой — 2 мм 2 . При достаточно больших токах сечение провода выбирают по подключаемой мощности. Обычно исходят из расчета, что нагрузка величиной 1 кВт требует 1,57 мм 2 сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых — это 5А на 1 мм 2 , для медных — 8А на 1 мм 2 . Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25А, и для медного сечение должно быть не менее 3,2 мм 2 .

Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм 2 и т.д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 мм 2 , то для алюминия следует брать 4 мм 2 , если же для меди нужно 4 мм 2 , то для алюминия — 6 мм 2 и т.д.

А вообще, кабель для дома лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода.

Что такое марка кабеля

Марка провода — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных товаров используются следующие обозначения:

  • Первая буква указывает на материал токопроводящей жилы (скажем, А — алюминий). Отсутствие в марке буквы означает, что токопроводящая жила выполнена из меди.
  • Вторая буква обозначает провод.
  • Третья — материал изоляции (например, Р — резина, В — поливинилхлорид, П — полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:

  • О — оплетка.
  • Т — для прокладки в трубах.
  • П — плоский.
  • Ф — металлическая фальцованная оболочка.
  • Г— гибкий и т.д.

Самое главное правило — покупать с запасом. Конечно, если длины не хватит, существуют способы ее нарастить. Но имейте в виду, что место соединения — это место контакта, а оно чревато неприятностями.

Виды проводки для дома

По способу выполнения электропроводка может быть открытой и скрытой. Скрытые проводки делятся на две группы. К первой относятся проводки в разного рода трубах: стальных, стеклянных, асбоцементных, резиновых и др. Вторую группу образуют проводки в элементах строительных конструкций, без труб. Трубная прокладка позволяет в случае надобности производить беспрепятственную замену проводов. В сухих помещениях скрытая проводка осуществляется в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), в глухих коробах, замкнутых каналах, а также специальными проводами. Во влажных помещениях — в трубах (изоляционных влагостойких, стальных), глухих коробах и тоже специальными проводами. В сырых и особо сырых помещениях скрытая проводка допускается только в изоляционных влагостойких трубах.

Проводка на участке

Если вы собираетесь использовать трубы при проведении электричества по участку, имейте в виду, что они в основном защищают кабель от механических повреждений (гарантируя, что вы, вскапывая грядки, случайно не заденете его лопатой или культиватором). Особо не обольщайтесь, что трубы защитят проводку от влаги, вода дырочку найдет. К тому же в трубах возможно образование конденсата из воздуха, проникающего на входном или выходном конце. Но пусть это вас особо не беспокоит. Сами кабели производятся герметичными. Перед выпуском в продажу их 12 часов выдерживают в воде под напряжением, превышающим номинальное. Поэтому лучше подумайте о глубине укладки кабеля.

Бронированные кабели можно укладывать просто в землю, но лучше, чтобы это было ниже глубины промерзания. В противном случае расширение и сжатие земли способны вызвать обрыв кабеля. Правда, глубина эта может оказаться больше, чем глубина залегания подземных вод. Класть кабель в воду тоже нежелательно. Компромиссом может быть прокладка в асбестовых трубах с дополнительной их герметизацией. А для обеспечения кабелю возможности сжиматься и расширяться его при прокладке не стоит натягивать (особенно если вести работы в летние месяцы, — зимой кабель сожмется и может лопнуть). Другой вариант — использовать кабели марок АВБбШв и ВБбШв, выдерживающие механические нагрузки.

Согласование плана

Координаты разрешающего органа энергонадзора можно узнать либо в дирекции вашего садового товарищества, либо в районной администрации. Конечно, обычно согласованием никто не занимается. Но если случится несчастье и в результате замыкания произойдет пожар или что-либо подобное, страховые компании при отсутствии подобного документа могут отказаться от возмещения вам ущерба.

Какой провод лучше использовать для проводки в доме и на улице

Чтобы определить, какой кабель нужен для проводки в доме, нужно просчитать нагрузку на линию, продумать какие узлы будут зависеть от конкретного провода, в каких условиях окружающей среды он будет находиться на протяжении срока службы. Затем следует определиться с видом прокладки проводки. После этого будет проще решить, какой тип провода нужно использовать в вашем доме для реализации проводки.

Виды домашней проводки

Домашняя проводка бывает двух типов: открытая и скрытая. Для жилых помещений чаще всего применяется скрытая прокладка. Открытая проводка может быть задействована на даче, в частных и загородных домах, различных пристройках и хозяйственных помещениях.

Открытая проводка

Этот вид прокладки привлекает своей простотой. Вы сможете легко изменить направление кабеля, отремонтировать его или произвести иные работы. Однако такая линия будет смотреться не эстетично и чаще всего будет менее безопасной.

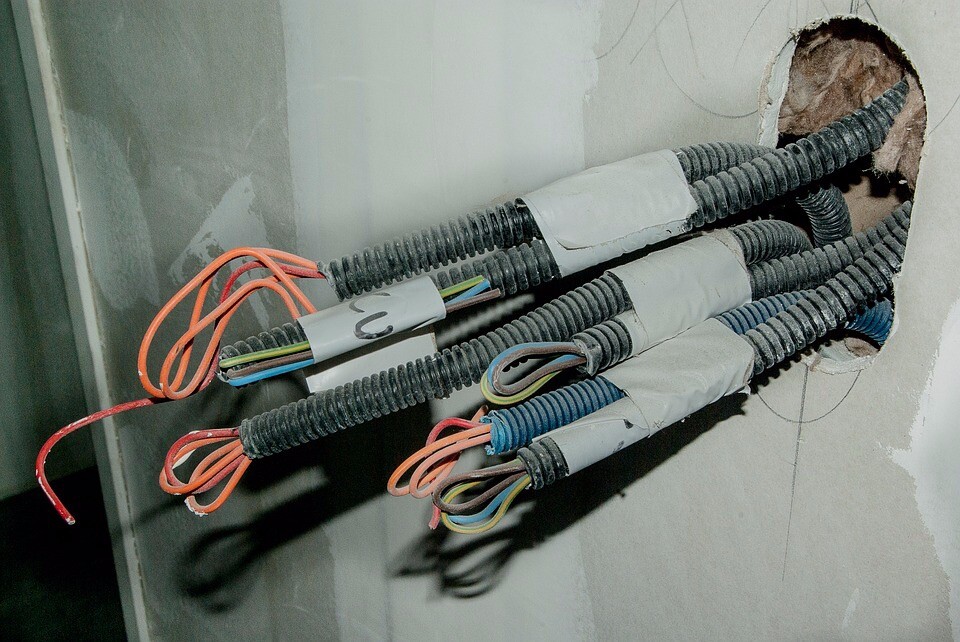

Скрытая проводка

Выглядит аккуратно, ее не видно, более долгий срок службы, кабель защищен от механических воздействий и природных факторов. Сложнее монтировать, производить ремонт и обслуживание. Также скрытый электропровод может быть случайно поврежден при выполнении других работ, связанных со сверлением или бурением отверстий.

Внутренняя проводка, типы проводов

Рассмотрим, какой кабель выбрать для проводки в доме. Ниже приведены рекомендуемые варианты, которые следует подбирать в зависимости от планируемой нагрузки и условий использования. В стандартных условиях уместно использовать медные кабели, в ряде случаев допускается (но не рекомендуется) применять алюминиевые.

Иногда сердечник делают из алюмомеди — недорогого материала, совмещающего свойства алюминия и меди.

Провода с медными жилами

Отличаются долговечностью и надежностью. Такой электропровод достаточно прочный и гибкий. Хорошо подходит для домашней линии, так и имеет компактные размеры и высокие показатели безопасности.

Преимущества медного электропровода:

  • лучше противостоит коррозии;
  • имеет более высокие показатели проводимости;
  • значительно прочнее.
  • стоимость выше, чем у алюминиевых.

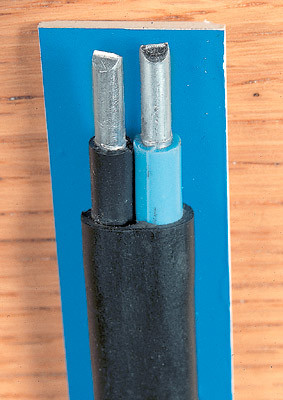

Провода с алюминиевыми жилами

Менее безопасны и менее надежны, чем медные кабели.

Важно! Согласно требованиям ПУЭ, запрещено использовать для электропроводки алюминиевые кабели с площадью сечения менее 16 мм².

  • неплохая гибкость, проще монтировать;
  • стоимость ниже, чем у медных.
  • алюминиевый кабель может быстро окисляться, это приводит к перегреву окисленного места;
  • ломкость, нельзя сгибать в одном месте несколько раз;
  • плохо держится в винтовых зажимах.

Выбор электропровода

Перед началом работ нужно решить, какой провод использовать для проводки. В большинстве случаев лучше устанавливать медную электропроводку. Такой кабель будет более долговечным, надежным и невосприимчивым к воздействию внешних негативных факторов. Алюминий менее устойчив к механическим повреждениям, отличается ломкостью. Также медь более эффективно проводит ток и имеет меньшее сопротивление, поэтому медный кабель будет иметь меньшую площадь сечения токопроводящей жилы, что существенно понизит массу линии.

  1. избегайте второсортной продукции;
  2. покупайте провода от известных производителей, имеющих сертификаты;
  3. подбирайте сечение в зависимости от нагрузки.

Чтобы подобрать нужное сечение провода для домашней проводки, нужно знать силу проходящего тока, а также степень накала изоляции в процессе подачи электроэнергии. Если используется резиновая изоляция, то максимальная температура нагрева не должна быть более 65 градусов по Цельсию. Если кабель изолирован пластмассой, то лимит температуры накала шнура составляет 70 градусов.

При средней температуре (20–25 °С) изоляция не должна перегреваться более чем на 50 °С. Также следует учитывать нагрузку, которая идет на проводку в зависимости от материала, площади и типа сечения (см. таблицы 1, 2).

В случае, если вы не знаете площадь сечения вашего кабеля — определите его диаметр (D), а затем рассчитайте площадь с помощью формулы:

Площадь сечения = 0.785 × D²;

Какой провод выбрать в итоге

В идеале, это должен быть многопроволочный медный провод с правильно рассчитанным сечением. Для правильного расчета, нужно вычислить суммарную мощность всех приборов и прибавить к этой величине 20–25%. А затем выбрать подходящий вариант из таблиц, приведенных выше.

Какой кабель подойдет для скрытой проводки

Проводка скрытого типа будет лучше функционировать со следующими видами электропроводов:

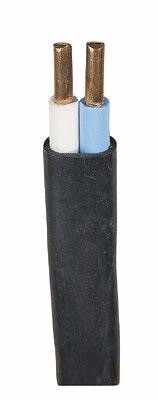

  • ВВГ — медный электропровод с 1–4 жилами. Имеет круглую или плоскую форму. Отличается хорошей защитой от воспламенения. Также можно использовать его подвиды: ВВГнг и ВВГнг-LS — еще более устойчивые к горению провода.
  • NYM — германский высококачественный кабель с функционалом как у ВВГ;
  • ПВС — сделан из меди, имеет многопроволочные жилы.

Свойства провода ВВГ: можно использовать в проводках с рабочим напряжением до 1000 В. Имеет 1–5 жил. Кабель способен работать в широком диапазоне температур: от –50 до +50 °С. ВВГ хорошо справляется в условиях повышенной влажности (до 98 процентов), а также имеет высокую прочность на разрыв. Обычно используют сечение в полтора квадратных миллиметра, в открытых проводках рекомендуется сечение не менее 6 мм². Радиус изгиба — 10 сечений.

Свойства кабеля NYM: функционирует в сетях с напряжением до 660 В. Состоит из медных, многопроволочных жил (от 1 до 5). Сечение: от 1.5 до 16 мм². Радиус изгиба — 4 сечения. Отличительной чертой немецкого провода является двойная изоляция. Внешняя оболочка состоит из стандартного ПВХ, а внутренняя из негорючего. Пространство между внешним и внутренним слоем изоляции заполнено резиной, благодаря этому кабель становится более прочным и устойчивым к температурам. NYM — влагостойкий и термостойкий провод, способный выдерживать температуры от –40 до +70 °С. Однако NYM боится ультрафиолетовых лучей и его нужно маскировать на открытых участках.

Если нужно сэкономить, то можно использовать бюджетный вариант — провод ПУНП. Это плоский электропровод из 2 или 3 жил с сечением от 1.5 до 6 мм². Жилы медные, однопроволочные.

Если позволяет бюджет, то лучше брать NYM, многие профессиональные электрики отдают ему предпочтение. Также отличным вариантом будет электропровод ВВГ.

Какой кабель подойдет для открытой проводки

В частном секторе или деревнях чаще всего делают открытую проводку. Лучший и наиболее удобный кабель для уличной линии — это электрический шнур. Он выглядит как два свитых друг с другом заизолированных кабеля. Шнур сплетают из многожильных электропроводов. Вдоль потолка или стен удобнее всего монтировать электропровод с помощью специальных фарфоровых роликов. В концах и по углам кабель фиксируется на роликах с помощью тесьмы.

Рекомендуемые марки шнуров для домашнего применения:


Кабель для бани

В местах, где проводка вынуждена функционировать в условиях повышенной влажности, к ней предъявляются повышенные требования:

  • она должна быть устойчивой к влажной среде;
  • должна выдерживать высокие температуры (проводка для бани до 190 градусов по Цельсию).

В таких условиях лучше всего использовать кабеля: РКГМ и ПВКВ, оснащенные кремнийсодержащей защитой.

Кабель для освещения в квартире

Для освещения в средней квартире (3 комнаты) рекомендуется использовать гибкий электропровод сечением в 1.5 мм², способный выдерживать нагрузку в 4000 Ватт. Если кабель прокладывается в квартире, где нет заземления, то нужно ставить двухжильный провод с фазой и нулем.

В квартирах и домах с заземлением, при использовании люминесцентных осветительных приборов, рекомендуется проводить трехжильный кабель. Также осветительные линии следует подключать к отдельным коробкам. Это повысит безопасность и удобство в процессе отладки.

Технические требования и нормативные акты, регулирующие прокладку домашней линии

Нужно учитывать ряд факторов:

  • минимально допустимая (для конкретных условий) площадь сечения;
  • предельная токовая нагрузка;
  • уместный тип изоляции;
  • условия окружающей среды, температура, влажность.

Правила установки электропроводки в гражданских зданиях регламентируются следующими документами: Правила устройства электроустановок (ПУЭ), ГOCT P 50571. 15/97.

Видео по теме

Наружная проводка в квартире

Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).

Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм 2 . Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм 2 . Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что сломается при укладке.

Медь устойчивее к коррозии, медные провода медленнее окисляется.

Медные провода прослужат дольше, чем алюминиевые.

Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
