Гофра для подземной прокладки кабеля

Сделано
в России

Труба гофрированная двустенная 40мм красная (50м)

Код товара 7926198
Артикул CTG12-040-K04-050-R
Производитель IEK

Сделано
в России

Труба гофрированная двустенная 50 мм с протяжкой с муфтой красная (100м)

Код товара 9741793
Артикул 121950
Производитель DKC/Octopus

Сделано
в России

Труба гибкая двустенная 63 мм с протяжкой с муфтой красная (50м)

Код товара 9741794
Артикул 121963
Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 75 мм с протяжкой с муфтой красная (50м)

Код товара 9741795
Артикул 121975
Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 160 мм с протяжкой с муфтой красная (50м)

Код товара 9741803
Артикул 121916
Производитель DKC/Octopus

Сделано
в России

Труба гофрированная двустенная 110 мм с протяжкой с муфтой красная (50м)

Код товара 9741797
Артикул 121911
Производитель DKC/Octopus

Сделано
в России

Труба гофрированная ПНД легкая D 25 Л красная, бухта -50м

Код товара 6056028
Артикул D25Л-50кр
Производитель Геопласт Полимер

Сделано
в России

Труба гофрированная ПНД легкая D 32 Л красная, бухта — 50м

Код товара 5352464
Артикул D32Л-50кр
Производитель Геопласт Полимер

Сделано
в России

Труба гибкая двустенная 90мм с протяжкой с муфтой красная (50м) бухта

Код товара 9741796
Артикул 121990
Производитель DKC/Octopus

Сделано
в России

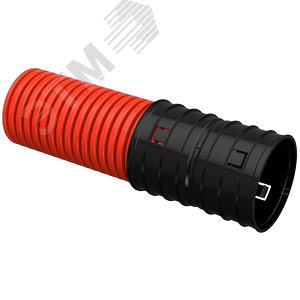

Труба гофр. двустенная ПНД d=125мм красная (50м) IEK

Код товара 2101269
Артикул CTG12-125-K04-050-R
Производитель IEK

Сделано
в России

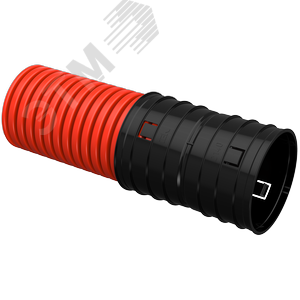

Труба гофр. двустенная ПНД d=140мм красная (50м) IEK

Код товара 7775278
Артикул CTG12-140-K04-050-R
Производитель IEK

Сделано
в России

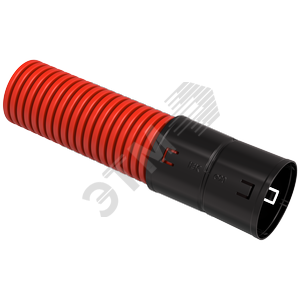

Труба гофр. двустенная ПНД d=90мм красная (50м)

Код товара 1854186
Артикул CTG12-090-K04-050-R
Производитель IEK

Сделано
в России

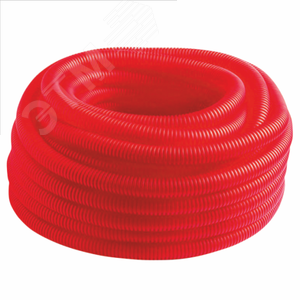

Труба гофрированная 20 диаметр красная бухта 50м

Код товара 5903521
Артикул GT.110.04
Производитель MVI

Сделано
в России

Труба гофрированная 25 диаметр красная бухта 50м

Код товара 2270521
Артикул GT.110.05
Производитель MVI

Сделано
в России

Труба гофрированная 32 диаметр красная бухта 50м

Код товара 9181072
Артикул GT.110.06
Производитель MVI

Сделано
в России

Труба гофрированная двустенная ПНД/ПВД d=75 красная (50м)

Код товара 8248987
Артикул CTG12-075-K04-050-R
Производитель IEK

Сделано
в России

Труба гофрированная двустенная 63мм с протяжкой с муфтой красная (50м)

Код товара 6600779
Артикул CTG12-063-K04-050-R
Производитель IEK

Сделано
в России

Труба гофрированная двустенная 50мм красная (150м)

Код товара 2838506
Артикул CTG12-050-K04-150-R
Производитель IEK

Сделано
в России

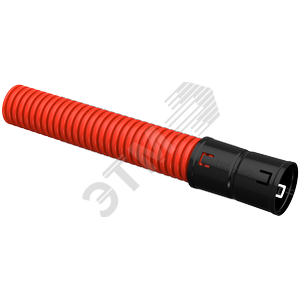

Труба гофрированная двустенная 50мм красная (100м)

Код товара 1450707
Артикул CTG12-050-K04-100-R
Производитель IEK

Сделано
в России

Покупателям
- Способ оплаты
- Доставка
- Акции
- Скидки и баллы
- Адреса магазинов
- Договор оферты

Компания ЭТМ
- О компании
- Сервис iPRO
- Электрофорум
- ЭТМ Вакансии

Центр поддержки и продаж

Электрика
Свет
Крепеж
Безопасность

Мы в социальных сетях

Повышение квалификации
Часто задаваемые вопросы
Нашли ошибку?
Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

Гофра для подземной прокладки кабеля

Прокладка кабеля в гофре обычно вызывает много споров среди проектировщиков и монтажников. Попробуем разобраться в этом вопросе и привести нормативы, регламентирующие применение гофры в том или ином случае.

В каких случаях нужна гофра при прокладке кабеля?

Гофра -это специальная труба особой формы, которая отличается повышенной гибкостью и может быть изготовлена из полимерного ПВХ-пластиката, полипропилена, полиэтилена, полиамидов или же металла.

Основная функция гофры состоит в обеспечении защиты электропроводки в частном доме, в квартире, в любом другом месте монтажа кабельно-проводных изделий от механических воздействий, влияния атмосферных осадков, влаги, УФ-излучения и прочих негативных факторов. Обладая способностью самозатухания, гофра принимает на себя первый «удар», если возникает воспламенение электролинии.

Рассмотрим ситуации, когда использование гофрированной трубы жестко регламентируется нормативами и просто рационально:

монтаж открытой электрической проводки внутри помещений по негорючим поверхностям (бетон, кирпич и т.п.). Для прокладки кабелей по деревянным плоскостям понадобится спецподложка из материала, который не воспламеняется, или обычная металлическая гофра;
прокладку кабелей скрытым способом в помещениях, к примеру, в бетонной заливке, рекомендуется дополнять защитой из гофры;
монтирование наружных электротрасс, в том числе по воздуху. Важно: следует подобрать гофротрубу, которая не боится УФ-лучей;
прокладывание небронированных кабелей в земле. Для этих целей понадобится нержавеющая металлическая или ПНД гофра;
монтаж электротрасс в зонах с высокой вероятностью нанесения ущерба кабельным изделиям;
создание подвижных частей электроцепи;
планирование замены кабель-линии в будущем (для упрощения монтажа гофру можно взять на размер больше).

Нормативы и правила прокладки кабеля в гофре

Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:

— в таблице 2.1.3 ПУЭ (рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;

— п.7.1.37 ПУЭ говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;

— п.3.58 СНиП 3.05.06-85 обязывает принимать меры по защите кабель-линий от механических повреждений.

Особенности и нюансы монтажа кабеля в гофре в земле

Монтаж кабельно-проводных изделий в гофре в земле не противоречит требованиям ПУЭ и профильных СНиПов. Важно правильно подобрать материал и диаметр гофротрубы, а также учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые следует учесть:

не стоит использовать гофру из обычного металла. Она быстро придет в негодность под действием коррозионных сил (влаги, химических соединений);

гофра из полимерного ПВХ — возможный, но не идеальный вариант. Этот материал недостаточно хорошо переносит перепады температур, может стать хрупким и начать «сыпаться»;

ПНД гофра — оптимальный выбор. Полиэтилен низкого давления отлично справляется со всеми «вызовами» подземной прокладки кабеля;

необходимо позаботиться о специальных защитных футлярах, которые будут надеты поверх гофры в каменистых местах кабель-трассы, на участках повышенной вероятности продавливания грунта и нарушения целостности электролинии (дороги и тропинки, близ деревьев, в неглубоких траншеях, около других трубопроводов). Футляры изготавливают из асбестоцементных труб или современных пластиковых материалов, в том числе разъемные в виде пары полуцилиндров;

при прокладке гофру вместе с кабелем нельзя натягивать, должна быть небольшая слабина или вообще волнообразная укладка;

нельзя забывать о заземлении брони защищенных кабелей и протяжке сигнальной ленты.

Скрытая и открытая прокладка проводов в гофротрубе

Скрытая электропроводка в стенах имеет свои преимущества, например, с эстетической точки зрения. Кроме того, проводники лучше охлаждаются.

К недостаткам этого вида монтажа электролиний традиционно относят:

— высокую трудоемкость;
— большое количество строймусора;
— повышенную вероятность последующего повреждения проводов, например, перфоратором;
— проблему с монтажом скрытых электролиний в постройках из дерева;
— сложность или невозможность замены электропроводов.

Частично эти задачи решаются протяжкой кабеля в гофру с укладкой трубы в подготовленные штробы или монолитный бетон.

Открытую проводку в гофротрубе проще монтировать, делая отводы к светильникам, розеткам и выключателям. Гибкая гофра превосходно прокладывается даже по неровным стенам. Закрепление гофротрубы осуществляется спецклипсами или стяжками.

Правила монтажа кабеля в гофре в стенах и по потолку

При прокладке кабеля в гофре по стенным или потолочным поверхностям необходимо соблюдать несложные правила:

кабельные электролинии должны монтироваться в горизонтальной или вертикальной плоскости;
следует избегать взаимных пересечений электротрасс;
электропитание к выключателям обычно подводится сверху, а к розеткам — снизу;
клипсы для монтажа гофры закрепляются при помощи специальных анкеров, шурупов или дюбель-гвоздей;
расстояние между креплениями гофротрубы не должно превышать 40 см, иначе конструкция может провисать;
стыки гофрированных отрезков формируются соединительными муфтами;
межстеновой проход гофро-трассы производится через особую гильзу и может герметизироваться;
поворот электролинии, размещаемой в гофротрубе проводится на радиус, величина которого выше допустимого для соответствующей марки кабельного изделия. Важно помнить, что изгибы усложняют дальнейшую замену кабелей;
закрепление гофры за подвесным потолком необходимо производить только на бетонное основание.

Как быстро протянуть кабель в гофру? — Рекомендации, видео

Для того, чтобы оперативно провести протяжку проводов в гофру, потребуется определенный навык. Сама по себе эта процедура не сложная, если соблюдать инструкцию:

отрежьте гофротрубу нужной длины. Аккуратно, чтобы не повредить проволоку внутри — она понадобится в дальнейшем;

концевик этой проволоки («кондуктор») скрутите с кабелем/проводом;

заизолируйте место соединения для большей гладкости протягивания;

создайте натяжение гофры, например, закрепив второй свободный конец «кондуктора» на ручке двери или батарее;

потяните, чтобы проводник постепенно, без рывков и зацепов заходил в гофру.

Наглядно весь алгоритм протяжки кабеля в гофру показан на видео.

Гофра

Гофрированная труба используется для защиты находящейся внутри проводки — прокладки локально вычислительных сетей, силовых линий, кабельных трасс.

Трубы позволяют проложить электрические, компьютерные, телевизионные и телефонные сети разными способами:

скрытый;
полускрытый;
открытый.

У нас вы сможете купить гофрированную трубу для кабеля, изготовленную из высокопрочных негорючих материалов:

ПВХ. В производстве ПВХ-трубок применяется технология непрерывной экструзии. Размер сечения готовых изделий от 15 мм. Гофра из поливинилхлорида подходит для крепления на поверхностях из негорючих и слабогорючих материалов.
ПНД. Трубки изготавливаются из прочного полиэтилена низкого давления, устойчивого к механическим воздействиям, агрессивным химическим средам.

Для быстрого удобного монтажа трубы поставляют в бухтах. Конструкция таких изделий характеризуется чередованием участков с толстыми и тонкими стенками. Толстые обеспечивают прочность, а тонкие — гибкость. Монтировать гофру можно даже в сложных условиях, легко изменять направление кабельной трассы без применения переходников.

Гофра под кабель значительно уменьшает временные и трудовые затраты на прокладку электропроводки.

Особенности и преимущества

Гофрированные трубы из ПВХ обладают следующими плюсами:

Не боятся коррозии, эрозии.
Отличаются устойчивостью к высоким температурам и механическим воздействиям.
Имеют высокую прочность, стойкость к давлению и сильным нагрузкам.
Изготовлены в соответствии с ГОСТ из улучшенной формулы поливинилхлорида.

Гофра может использоваться для прокладки кабеля внутри помещения, снаружи или в землю. Такая особенность делает трубы универсальными.

Дополнительно гофрированные трубы комплектуются зондом, представляющим собой металлический элемент. Зонд упрощает внутреннюю протяжку проводки.

В выборе гофры учитывают длину изделия, материал, диаметр сечения. Также рекомендуется обратить внимание на серию гофрированной трубы:

Облеченные модели для использования снаружи стен и полов.
Тяжелые трубы, которые можно скрывать под бетонным слоем. Выдерживают нагрузку до 750Н на 5 см.
Сверхтяжелая гофра для подземной прокладки кабеля. Выдерживает нагрузку в 1250Н на 5 см. Трубы сверхтяжелой серии используются на особо ответственных объектах, а также в детских учреждениях и медучреждениях.

Монтаж кабеля в земле — 20 частых ошибок. Формула идеального подземного ввода в дом.

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Монтаж кабеля в земле можно сделать двумя способами:

без какой-либо защиты (используя бронированные марки КЛ)

в трубах или специальной гофре

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

Распространенные ошибки при монтаже проводки в гофре

Современные электрики прокладывают проводку в гофре на улице, в помещении, по поверхности и внутри стен. Несмотря на все преимущества такого способа монтажа, есть ряд особенностей её использования. Дело в том, что гофры есть три разновидности и каждая из них предназначена для использования в определенных целях. В этой статье мы рассмотрим типовые ошибки при прокладке кабелей и проводов в гофре.

Виды гофры

Как ни странно, это звучит, но гофру выбирают по цвету. Различают три основных материала для производства гофрированной трубы, чтобы не допустить ошибки в будущем запомните:

Белая или серая – поливинилхлорид (ПВХ);

Черная или оранжевая – полиэтилен низкого давления (ПНД);

Синяя – полипропилен (ППР).

В чем разница между видами гофры?

ПВХ-гофры используют в помещении, а от воздействия ультрафиолета они трескаются. Зато этот материал не поддерживает горение. Механическая прочность ниже чем у аналогов. Кстати она самая дешевая, лёгкая и гибкая.

ПНД-гофры прочные, поэтому их используют для прокладки кабелей в земле. Их недостатком является то, что они горючие. Также черную гофру прокладывают на улице потому что устойчива к воздействию ультрафиолета.

ППР-гофра самозатухающая, она, как и ПВХ горит только пока есть источник пламени, но гаснет, когда он исчезает. Остальные характеристики как у ПНД.

Изделия последних двух видов стоят значительно дороже чем ПВХ.

Преимущества использования

Технология работы с гофротрубой достаточно проста. Внутри трубы есть проволока для протяжки провода, её называют зондом. Жилу провода или кабеля привязывают к зонду и с другого конца гофры зонд вытягивают, затягивая проводник.

Гофрированные трубы крепят либо в бетонной стяжке на полу, либо за фальшстенами, панелями и на основном потолке закрывая подвесными и натяжными конструкциями, также в гофре прокладывают проводку по сгораемым покрытиям, таким как дерево. В качестве креплений используют клипсы или дюбель хомуты.

Таким образом у монтажников появляется возможность уменьшить объём штробления, а крепить проводку на стенах и потолках использовать автоматический инструмент для забивания дюбелей что ускоряет работу и при работе почти нет мусора и пыли.

Недостатки

У гофр есть свои недостатки, из-за которых вы можете допустить ошибку. Например, мы упоминали, что при использовании ПВХ-гофры на улице вы не получите хороших результатов – она потрескается от морозов и ультрафиолета, простыми словами от солнечных лучей. Под землей её тоже лучше не использовать, прочность значительно ниже чем у ПНД-трубы. Это значит, что защита кабеля будет недостаточной и ПВХ-гофра вместе с кабелем может повредится в результате движения грунтов и острых предметов которые в нем находятся.

При этом использование ПНД-гофры в помещении может привести распространению огня в случае пожара.

Стоит отметить и то, что часто встречаются сведения о том, что проложенный в гофре кабель можно легко заменить. Это не совсем так, поскольку кабеля с монолитными жилами достаточно жесткие, и не всегда удается его извлечь из трубы.

Грызуны – являются опасностью для изоляции проводников и для гофрированных труб. Это значит, что, если вы прокладываете проводку в местах, где часто заводятся крысы или мыши – лучше использовать металлорукав. К таким помещениям можно отнести сараи, подвалы и прочие хозяйственные сооружения.

Топ 4 вопроса о гофре для кабелей или как не ошибиться при выборе

Мы рассмотрим несколько ситуаций с ответами как прокладывать проводку безопасно и без ошибок. Они были подобраны в результате долгого анализа интернет-сообществ и личного опыта, это то, о чем чаще всего спрашивают люди.

Ситуация первая: «У меня воздушный ввод в дом. От опоры идёт кабель СИП, приходит к трубостойке установленной на фасаде. Как сделать переход на медь и завести внутрь? Можно ли использовать кабель ВВГ (иногда спрашивают ПВС или другие)? Если нет – возможна ли его прокладка по фасаду в серой ПВХ-гофре?»

Ответ на два последних предложения – категорическое «НЕТ». Кабеля с ПВХ-изоляцией, типа ВВГ и его модификаций не используют при открытой прокладке на улице. Вернее, использовать его без защиты можно только во временных проводках. Прослужит он в таком случае от 3 до 10 лет. Причиной этому – всё тот же ультрафиолет и морозы, из-за которых изоляция растрескается, в результате произойдет КЗ.

Если упаковать кабель в ПВХ-гофру, а это решение самое распространенное из-за её дешевизны – это несколько улучшит ситуацию, но ненадолго. Она также растрескается на морозе, станет хрупкой от ультрафиолетового воздействия, а от жары начнет размягчатся и течь (хоть и последнее не столь существенно). Хотя если эта часть фасада находится в тени и не на солнечной стороне, а также в вашем регионе морозы редко бывают ниже -15 – тогда это вполне приемлемый вариант.

Поэтому остается вариант использовать ПНД или ППР. Обычно рекомендуют черную ПНД, по заявлению производителей она специально создана для отражения УФ-лучей и устойчивости к их воздействию. Также возможно применение металлорукава для вводного кабеля, но этот вариант будет самым дорогим, а также нужно не забыть о заземлении рукава с обоих концов.

Ситуация вторая: «Нужно провести электричество в гараж (сарай, беседку) и подключить светильники на улице. Проводку буду прокладывать по забору, а затем по столбам проводом ШВВП или ПВС».

В этом случае также не стоит использовать ПВХ-гофру тем более с такими марками проводов. Подойдет черная ПНД-гофра. Либо оцинкованная металлическая, в противном случае она просто сгниет.

А на фото ниже вы можете лицезреть состояние белой и черной гофры проложенной на улице через время.

Ситуация третья: «Нужно провести электричество в баню, рассматриваю вариант прокладки в траншее, какой кабель и тип трубы лучше использовать. Возможно ли обойтись без прокладки в трубе?» .

Для подземной прокладки без труб подходят кабели в броне с медными жилами типа ВБбШв, или с алюминиевые АВБбШв. Если найти такие марки кабелей не удается – лучше выбрать кабель типа ВВГ-нг-ls и проложить его в гофрированной ПНД трубе. Использование ПВХ-гофры для подземной прокладки будет ошибкой по двум причинам:

1. Она не выдерживает таких механических нагрузок как ПНД.

2. При прокладке на малой глубине не стоит забывать о влиянии морозов на изделие.

Если вы прокладываете кабель под площадкой для автомобиля или под дорогой – можно использовать либо двухслойную ПНД-трубу, либо на этом участке кабель прокладывать в гофре и металлической трубе, или просто металлической трубе, или гофру в канализационной ПВХ-трубе.

При прокладке кабеля через стену минимум что нужно – это проходить отверстие в толстостенной тяжелой гофре. Чтобы исключить ошибку – можете использовать металлическую или толстую пластиковую трубу для ввода в здание, хоть под землей через фундамент, хоть над землей в стену. Это сохранит кабель от перетирания и механического давления стен в случае их осадки, что особенно актуально для тех, кто строит новый дом из шлакоблока, кирпича и других видов блоков.

Так это выглядит на схематической иллюстрации:

А так на практике:

Ситуация четвертая: «Нужно провести проводку к точечным светильникам, которые будут установлены в подвесном потолке из гипсокартона (или натяжном потолке), какой провод лучше использовать и как его монтировать? Можно ли обойтись без штробления?».

В этом случае использование ПВХ-гофры не будет ошибкой. Прокладка в сухих помещениях – это её истинное предназначение. При этом монтаж осуществлять путем крепления на клипсы или хомуты, либо закрепляя их саморезами, либо дюбелями из пистолета.

Штробление понадобится только в случае подключения выключателей – чтобы спустить кабель в стене. При этом в штробе его можно проложить как без гофрированных труб, так и в них. Такой же способ прокладки проводки можно использовать и в других конструкциях из ГКЛ – фальшстены или панели и другие декоративные конструкции.

Напомним, что при монтаже проводки в помещении будет большой ошибкой использование ПНД-трубы из-за их горючести. А в случае прокладки кабелей в такой оболочке через стены – в случае пожара огонь распространится в другие комнаты. Тем более при горении ПНД-трубы начинают течь, словно огненный дождь особенно при групповой прокладке.

ПНД-гофры не рекомендуются использовать в помещении из-за того, что они хорошо горят.

Почему гофра может загореться?

Напоследок рассмотрим почему может произойти возгорание проводки в проложенной в гофрированных трубах, и почему нужно учитывать вопрос распространения горения тем или иным материалом. Популярно заблуждение о том, что прокладка проводки в гофрах нужна для того, чтобы обеспечить пожаробезопасный электромонтаж. Также распространено мнение что очагом возгорания являются розетки, распределительные коробки, светильники и другие электроточки.

Кроме возгорания проводки на соединениях с плохим контактом, нельзя забывать о замыкании между жилами где-нибудь в середине кабеля. Это может произойти из-за воздействия окружающей среды, заводского брака или элементарного старения. Под воздействием окружающей среды подразумеваются механические удары и повреждения (от которых гофра в определенной мере защищает), а также вред, наносимый грызунами.

Также изоляция жил повреждается под воздействием сверхтоков короткого замыкания и перегрузок. Это ведет к оплавлению оболочек и разогреву самих жил. И в результате искрения, дуг, и нагрева проводников может произойти возгорание окружающих их поверхностей.

В случае прокладке в гофре – её возгорание. Поэтому использование ПВХ-гофры в помещение обусловлено тем, чтобы в случае вспышки где-то внутри трубы и даже кратковременном воспламенении источник огня самоустранился. По этой же причине рекомендуют обращать внимание на кабельные изделия, изоляция которых не распространяет горение, обычно в конце их маркировки добавляют буквы «нг». Например, любимый современными электриками ВВГ-нг-ls.

Заключение: как провести электромонтаж и не совершить ошибку

При закупках товара для самостоятельной работы или при контроле за наемными рабочих не позвольте себя обмануть. Для этого запомните три правила на все случаи жизни:

1. Для прокладки за гипсокартонном или по сгораемым, например, деревянным, поверхностям в помещении – использовать серую ПВХ-гофру.

2. Для монтажа на улице, по фасаду зданий, опорам, заборам и так далее – используйте черную ПНД-гофру.

3. Для подземной прокладки подходит оранжевая ПНД-труба. В случае повышенных нагрузок – многослойная.
