Как самому сделать светодиодную лампу на 220в?

Простая светодиодная лампа своими руками

Внимание! Данная конструкция не имеет гальванической развязки от высоковольтной сети переменного тока. Строго соблюдайте технику безопасности. При повторении конструкции Вы всё делаете на свой страх и риск. Автор не несёт никакой ответственности за Ваши действия.

В статье рассмотрена конструкция светодиодной лампы с питанием от сети переменного тока с напряжением до 240 В и частотой 50/60 Гц. Данная лампа мне служит уже более двух лет и я хочу поделится с Вами этой конструкцией. Лампа имеет очень простую схему ограничения тока, что даёт возможность повторения конструкции начинающим радиолюбителям. Она имеет небольшую мощность и может применяться в качестве ночника или для подсветки помещения, где не нужна большая яркость свечения, но важен такой фактор, как низкое энергопотребление и долгий срок службы. Её можно повесить в подъезде или на лестничной площадке и не переживать о выключении или высоком расходе электричества — срок её службы практически ограничен сроком службы применённых светодиодов, так как данная лампа не имеет импульсного преобразователя, которые часто выходят из строя быстрее самих светодиодов, а радиоэлементы здесь подобраны таким образом, что не превышаются номинальные напряжения и рабочие токи как конденсаторов с диодами, так и самих светодиодов даже при максимальном допустимом напряжении и частоты в питающей электросети.

Лампа имеет следующие характеристики:

Напряжение питания:	до 240 В
Частота питающей сети:	50/60 Гц
Потребляемая мощность:	не более 1,8 Вт
Количество светодиодов:	9 штук
Общее число кристаллов:	27 единиц
Тип преобразования:	с гасящим конденсатором

В лампе использованы трёхкристалльные светодиоды тёплого белого свечения типа smd5050:

При протекании номинального тока 20 мА на одном кристалле светодиода падает напряжение порядка 3,3 В. Это основные параметры для расчёта гасящего конденсатора для питания лампы.

Кристаллы всех девяти светодиодов соединены последовательно друг с другом и таким образом через каждый кристалл протекает одинаковый ток. Этим достигается одинаковое свечение и максимальный срок службы светодиодов и следовательно всей лампы. Схема соединения светодиодов показана на рисунке:

После спаивания получается вот такая светодиодная матрица:

Вот так это выглядит с лицевой стороны:

Представляю Вам принципиальную схему данной светодиодной лампы:

В лампе используется двухполупериодный выпрямитель на диодах D1-D4. Резистор R1 ограничивает бросок тока во время включения лампы. Конденсатор C2 является фильтрующим и сглаживает пульсации тока через светодиодную матрицу. Для данного случая его ёмкость в микрофарадах примерно можно рассчитать по формуле:

где I это ток через светодиодную матрицу в миллиамперах и U — падение напряжения на ней в вольтах. Не стоит гнаться за слишком большой ёмкостью этого конденсатора, так как токогасящий конденсатор играет роль ограничителя тока, а подключённая светодиодная матрица является стабилизатором напряжения.

В данном случае можно использовать конденсатор ёмкостью 2,2-4,7 мкФ. Параллельно ему установленный резистор R3 обеспечивает полную разрядку этого конденсатора после выключения питания. Резистор R2 играет ту же роль для токогасящего конденсатора C1. Теперь главный вопрос — как рассчитать ёмкость гасящего конденсатора? В интернете есть много формул и онлайн калькуляторов для этого, но все они занижали результат и давали более низкую ёмкость, что подтвердилось на практике. При использовании формул с различных сайтов и после применения онлайн калькуляторов в большинстве случаев получилась ёмкость 0,22 мкФ. При установке же конденсатора с данной ёмкостью и при замере протекающего через светодиодную матрицу тока был получен результат 12 мА при напряжении сети 240 В и частоты 50 Гц:

Тогда я пошёл более длинным путём и сначала рассчитал необходимое гасящее сопротивление, а затем вывел ёмкость гасящего конденсатора. За исходные данные мы имеем:

Напряжение питающей сети: 220 В. Возьмём максимально возможное — 240 В.
Частоту сети я взял в 60 Гц. При частоте в 50 Гц через матрицу будет протекать меньший ток и лампа будет светить менее ярче, но, зато будет запас.
Напряжение, падающее на светодиодной матрице составит 27*3,3=89,1 В, так как у нас 27 последовательно включённых светодиодных кристаллов и на каждом из них будет падать примерно 3,3 В. Округлим это значение до 90.
При максимальной частоте 60 Гц и напряжении в сети 240 В, протекающий через матрицу ток, не должен превышать 20 мА.

В расчётах используются действующие значения токов и напряжений. По закону Ома гасящее сопротивление должно составлять:

где U_c — напряжение в сети (В)

U_m — напряжение на светодиодной матрице (В)

I_m — ток через матрицу (A).

Так как в качестве гасящего сопротивления мы используем конденсатор, то X_c = R и по известной формуле для ёмкостного сопротивления:

вычисляем необходимую ёмкость конденсатора:

где f — частота питающей сети (Гц)

X_c — необходимое ёмкостное сопротивление (Ом)

Напоминаю, что полученное в данном случае значение ёмкости конденсатора справедливо для частоты питающей сети 60 Гц. Для частоты же 50 Гц по расчётам получается значение 0,42 мкФ. Для проверки справедливости я временно поставил два параллельно соединённых конденсатора по 0,22 мкФ с получившейся суммарной ёмкостью в 0,44 мкФ и при замере протекающего через светодиодную матрицу тока было зафиксировано значение в 21 мА:

Но для меня была важна долговечность и универсальность и по расчёту на частоту 60 Гц с результатом необходимой ёмкости в 0,35 мкФ я взял близкий номинал с ёмкостью в 0,33 мкФ. Вам так же советую брать конденсатор немного меньшей ёмкости, чем расчётная, что бы не превышать допустимый ток используемых светодиодов.

Далее подставив формулу для расчёта сопротивления в формулу для определения ёмкости и сократив всё выражение я вывел универсальную формулу в которую, подставив исходные значения, можно вычислить необходимую ёмкость конденсатора для любого числа светодиодов в лампе и любого питающего напряжения:

Окончательная формула принимает следующий вид:

Где C — ёмкость гасящего конденсатора (мкФ)

I_d — допустимый номинальный ток применяемого в лампе светодиода (мА)

f — частота питающей сети (Гц)

U_c — напряжение питающей сети (В)

n — количество используемых светодиодов

U_d — падение напряжения на одном светодиоде (В)

Может быть кому то будет лень производить эти расчёты, но по этой формуле можно определить ёмкость для любой светодиодной лампы с любым числом последовательно соединённых светодиодов любого цвета. Можно например сделать лампу из 16 красных светодиодов подставляя в формулу соответствующее красным светодиодам падение напряжения. Главное придерживаться разумных пределов, не превышать количество светодиодов с общим напряжением на матрице до напряжения питающей сети и не использовать слишком мощные светодиоды. Таким образом можно изготовить лампу с мощностью до 5-7 Вт. В противном случае может понадобиться конденсатор слишком большой ёмкости и могут возникнуть сильные пульсации тока.

Вернёмся к моей лампе и на фотографии ниже показаны радиоэлементы, которые я использовал:

У меня не нашлось конденсатора ёмкостью 0,33 мкФ и я поставил параллельно включённых два конденсатора с ёмкостью 0,22 и 0,1 мкФ. С такой ёмкостью протекающий через матрицу ток, будет немного меньше расчётного. Фильтрующий конденсатор в моём случае на напряжение 250 В, но я настоятельно рекомендую использовать конденсатор на напряжение от 400 В. Хотя падение напряжения на моей светодиодной матрице и не превышает 90 В, но в случае обрыва или перегорания хоты бы одного из светодиодов напряжение на фильтрующем конденсаторе достигнет амплитудного значения, а это более 330 В при действующем напряжении в питающей сети 240 В. (U_a = 1,4U)

В качестве корпуса я использовал часть компактной энергосберегающей люминесцентной лампы вытащив из неё электронную начинку:

Плату я выполнил навесным монтажом и она с лёгкостью поместилась в указанный корпус:

Светодиодную матрицу я приклеил двойным скотчем к круглому куску гетинакса, который привинтил к корпусу двумя винтами с гайками:

Так же я сделал небольшой рефлектор, вырезав его из жестяной банки:

Я провёл реальные измерения при напряжении в питающей сети 240 В и частоте 50 Гц:

Постоянный ток через светодиодную матрицу принял значение 16 мА, что не превышает номинального тока используемых светодиодов:

Так же я разработал печатную плату под радиоэлементы в программе Sprint-Layout. Все детали поместились на площади 30Х30 мм. Вид данной печатной платы Вы можете видеть на рисунках:

Я предоставил эту печатную плату в форматах PDF, Gerber и Sprint-Layout. Вы свободно можете скачать указанные файлы. Хотя на схеме и указаны диоды КД105, но так как в настоящее время они являются редкостью, то печатная плата разведена под диоды 1N4007. Так же можно использовать другие выпрямительные диоды средней мощности на напряжение от 600 В и на ток в 1,5-2 раза больший тока потребления светодиодной матрицы. Дам рекомендацию на счёт сборки этой матрицы. Все светодиоды лицевой стороной я временно приклеил к малярному скотчу и спаял все выводы согласно схеме, после чего готовую матрицу со стороны выводов приклеил на двусторонний скотч и снял бумажный малярный скотч с лицевой стороны. Если у Вас будет возможность, я рекомендую расположить светодиоды на большем расстоянии друг от друга, так как они будут выделять тепло и от близкого расположения могут перегреваться и быстро деградировать.

Лично у меня эта лампа светит по семь часов в день уже третий год и пока не было никаких проблем. К статье прилагаю также таблицу Exsel с формулой для расчёта. В ней просто нужно подставить исходные значения и в результате получите необходимою ёмкость гасящего конденсатора. Всем ярких и долговечных лампочек. Оставляйте отзывы и делитесь статьёй, так как в интернете много неправильных формул и калькуляторов дающих неверный результат. Здесь же всё проверено опытом и подтверждено временем и реальными измерениями.

Светодиодная лампа на 220В своими руками

Осветительные приборы — вещь действительно нужная. Ведь если задуматься — это практически самый массовых электрический прибор, ведь в каждом городе, в каждом доме, в каждой квартире, в каждой комнате есть лампочки для освещения, причём для достижения нужной освещённости включены могут быть сразу несколько одновременно. Ещё несколько десятилетий назад выбора у людей практически не было — если лампочки, то только лампочки накаливания, лишь не так давно появились светодиодные, которые поначалу были весьма дороги, но теперь подешевели и почти полностью вытеснили все остальные виды ламп. Преимуществом светодиодных ламп является то, что их можно собрать самостоятельно из отдельных светодиодов, в этом случае появляется возможность подобрать форму, яркость, направленность излучения именно под свои нужды, такой вариант отлично подойдёт любителям сделать что-нибудь своими руками и обладающими знаниями из области электроники.

Обратите внимание, что подключать конденсатор нужно в соответствии с полярность, которая указана на схеме, минус указан на корпусе конденсатора вертикальной полоской. Параллельно конденсатору стоит цепочка из 15-ти последовательно включенных светодиодов с токоограничивающим резистором R2, использовать здесь можно практически любые светодиоды мощностью 1-3Вт. Помимо мощности, светодиоды могут иметь разную цветовую температуру (холодный или тёплый свет), разный угол направленности светового пучка. Кроме того, использовать можно светодиоды разных цветов, если есть необходимость создать в помещении необычную атмосферу. Также можно использовать ультрафиолетовые или инфракрасные светодиоды, если есть необходимость в создании такой лампы, например, для засветки фоторезиста ультрафиолетом. Все светодиоды нужно включать последовательно, анод к катоду, если перепутать полярность хотя бы одного светодиода, либо запаять нерабочий — лампа не будет светить вообще, поэтому перед установкой желательно проверять работоспособность каждого светодиода.

Все элементы монтируются на двух печатных платах. Одна из них внешняя, на ней расположены все светодиоды, эта плата располагается в самой широкой части конуса лампы и служит одновременно «крышкой». На второй плате располагаются все остальные элементы. Также можно и смонтировать всё без плат, навесным монтажом, но в этом случае нужно тщательно всё изолировать, либо залить конструкцию компаундом, ведь замыкания в сети 220В могут привести к плохим последствиям. Платы изготавливаются на обычном фольгированным текстолите с помощью метода ЛУТ, файлы плат для открытия в программе Sprint Layout даны в архиве в конце статьи. Плат имеет круглые размеры, по форме КЛЛ лампочки, но также можно изготовить их каких угодно форм и размеров, под используемый корпус, подредактировав файлы в Sprint Layout. При этом необходимо выдерживать достаточное расстояние между дорожками на плате, чтобы, например, случайно попавший металлический мусор не привёл к замыканию.

К цоколю с внутренней стороны подпаиваются небольшие отрезки проводков, для подключения к плате. Цоколь выполнен из стали, поэтому для того, чтобы припаять к нему провод стоит использовать специальные высокоактивные флюсы — с их помощью сталь будет паяться легко, как обычная мель. Но после пайки обязательно нужно тщательно смыть остатки флюса, ведь оставшаяся на металле кислота со временем может его разъесть, контакт нарушится.

В последнюю очередь две половинки лампы соединяются обратно, все электронные компоненты оказываются полностью внутри корпуса, поэтому случайные прикосновения исключены. Соединить две половинки лампы можно с помощью клея, но при этом нужно учитывать, чтобы клей не плавился от нагрева, ведь при работе светодиоды выделяют вокруг себя тепло, к тому же используемый клей должен быть полностью диэлектрическим — но этим свойством и так обладают практически все клеи. Таким образом, получилась самодельная светодиодная лампа, для постройки которой не пришлось покупать дорогостоящих элементов — всё можно собрать буквально из имеющихся под рукой элементов. Внешне лампа ничем не отличается от заводской, имеет тот же самый корпус и подойдёт подойдёт под любой интерьер, но зато имеет важное преимущество в эффективности — по словам автора, светит получившаяся лампа на «обычные» 60Вт, но потребляет в разы меньше электроэнергии. Данную схему можно модифицировать, если добавить цепь стабилизации напряжения для светодиодов на стабилитроне, в этом случае возрастёт надёжность схемы, напряжение стабилизации можно будет рассчитать под любое количество светодиодов. Удачной сборки!

Как сделать самому светодиодную лампу на 220В — схема изготовления

Светодиодные источники света обеспечивают экономию электричества в 1,5-2 раза в сравнении с лампочками дневного света и в 10 раз по сравнению с лампами накаливания. Чтобы сэкономить еще больше, изделия можно не приобретать в магазинах. Светодиодная лампа своими руками на 220 В собирается из расходников, которые можно найти в закромах мастера.

Выгоды применения самодельных светодиодных ламп
Конструктивные отличия заводских LED-ламп
Разновидности светодиодов
Типы драйверов
Виды цоколей современных ламп
Материалы для самостоятельной сборки
LED-лампа Е27 из энергосберегайки и готового драйвера
Светодиодная лампочка на основе самодельного драйвера
Процесс подготовки
Схема изготовления драйвера
Последовательность сборки схемы
Материалы для изготовления корпуса
Цоколь от лампочки накаливания
Корпус от энергосберегайки
Требования к безопасности работ

Выгоды применения самодельных светодиодных ламп

Светодиодная лампа имеет длительный ресурс работы — около 10000 часов

На прилавках магазинов представлено несколько типов устройств. Лампы накаливания с высоким индексом цветопередачи потребляют большое количество энергии. Энергосберегающие в основном выпускаются с цоколем Е27, люминесцентные выделяют при нагреве ядовитые пары. LED-устройства почти не нагреваются, отличаются стойкостью к механическим повреждениям, имеют мощность 10 Вт. При силе светового потока 800 Лм светодиодный прибор прослужит 50 тыс. часов.

Минус источников света на диодах – высокая стоимость. Этот недостаток можно сделать преимуществом, если изготовить светодиодную лампу качественно своими руками. Ее будут отличать:

длительный ресурс работы – около 10 тыс. часов;
высокая эффективность ватт/люмен по сравнению с аналогами;
ценовой диапазон расходников, аналогичный люминесцентным приборам.

Преимущества самодельного устройства достигаются при условии правильной сборки.

Конструктивные отличия заводских LED-ламп

Изделия с заводской сборкой представляют поликристаллические светодиоды без многочисленных контактов. Лампочки имеют несколько отличий.

Разновидности светодиодов

Светодиод является полупроводниковым многослойным кристаллом с переходом электронно-дырочного типа. Световое излучение получается при пропускании тока, но перегоревший элемент ремонту не подлежит. Производители применяют такие светодиоды:

DIP – в виде кристалла с двумя проводниками и линзы. Используются для гирлянд и табло с подсветкой.
Пиранья – кристалл с линзой и четырьмя выводами для проводников. Отличается яркостью, подходит для фар машин.
SMD – сверхъяркий тип небольшого размера, который устанавливается на поверхность.
СОВ – с неокисляемыми и ненагреваемыми контактами, отличной интенсивностью свечения. Впаивается в специальную плату.

Перед самостоятельной сборкой определитесь с источником питания.

Типы драйверов

Драйвер для светодиодов

Драйвер обеспечивает питание лампочки от электросети посредством трансформации переменного напряжения в рабочее. Самый простой элемент сконструирован из резисторов, диодного моста и конденсатора на входе.

Для светодиодных устройств применяются несколько типов драйверов:

линейные – рассчитаны на малые рабочие токи (до 100 мА) или для источников питания с напряжением, аналогичным падению напряжения диода;
импульсные понижающие – запитывает мощные светодиоды, но дроссель может создавать помехи электромагнитного характера;
импульсные повышающие – применяется для моделей с рабочим напряжением большим, чем у источника питания.

В LED-приборы 220 В встраиваются электронные драйверы.

Виды цоколей современных ламп

Цоколь представляет собой резьбу, необходимую для присоединения лампочки к патрону, подачи электропитания и защиты вакуумной колбы. На изделии уже стоит заводская маркировка цоколя.

Назначение цоколей ламп

Первая литера обозначает тип цоколя, указанный в таблице:

Буква	Расшифровка
В	штифтовый
Е	резьбовой
F	1 штырь
G	2 штыря
H	под ксенон
K	контакт кабельного типа
R	утопленный контакт
P	фокусировка
S	софит
T	для телефонии
W	вводные контакты в стекле колбы

Вторая литера указывает на тип источника света: U – энергосберегающий, A – для машины, V – с кончиком конической формы.

Цифры после букв обозначают диаметр в миллиметрах.

Под напряжение 220 В подходит цоколь Е27.

Материалы для самостоятельной сборки

Многокристальные светодиоды HK6

Делать самостоятельно источник света на диодах можно при помощи таких материалов:

цоколя от сгоревшей люминесцентной лампочки;
LED-элементов с силой тока 100-120 мА и напряжением 3-3,3 В – понадобится лента или отдельные светодиоды НК-6;
диодного моста или диодов-выпрямителей с маркировкой 1N4007;
предохранителя из цоколя сгоревшего источника света;
конденсатора – параметры зависят от схемы сборки и числа светодиодов;
пластикового каркаса для крепления светодиодов;
суперклея или жидких гвоздей;
электролитов и драйверов.

Составляйте список материалов заранее.

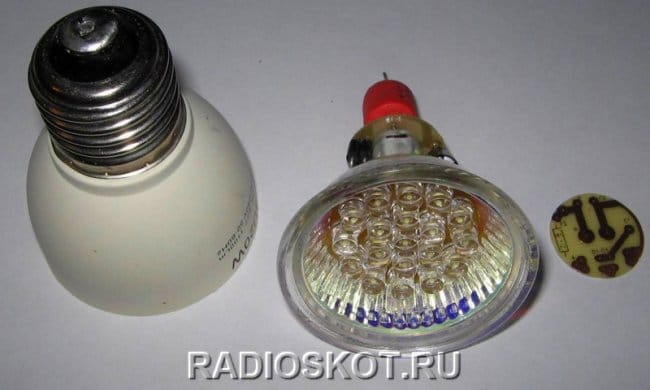

LED-лампа Е27 из энергосберегайки и готового драйвера

Можно использовать цоколь от неисправной светодиодной лампы

Чтобы сделать светодиодную лампочку, понадобятся неисправное КЛЛ изделие, светодиоды НК-6, паяльник, пассатижи, припой и картонная основа. Работа осуществляется пошагово:

Из старой лампочки мощностью 20 Вт извлекается цоколь. Понадобится поддеть защелки или высверлить участки с точеным кернением.
Пустой цоколь очищается от излишков припоя, обрабатывается спиртом или косметической жидкостью для снятия лака.
Находится 6 отверстий на крышке цоколя. На кусочке картона делает разметка круглых ниш, которая потом вырезается при помощи маникюрных ножниц.
Разбирается лента диодов из параллельно соединенных 6 кристаллов.
Кристаллы соединяются по 3 параллельно.
Две готовые цепочки с параллельными светодиодами крепятся последовательно.
На готовый драйвер из сломанной LED-лампочки подключается 6 элементов мощностью 1 Вт.
Из картона вырезается круг, укладывается между драйвером и платой. Драйвер устанавливается в цоколь.
Лампочка полностью собирается и проверяется на предмет работоспособности.

В результате получится белый яркий аналог лампочки накаливания на 30 Вт. Яркость изделия будет 150-200 Лм, а мощность – 3 Вт.

Для корректировки участка освещения можно подогнуть выводы светодиодных элементов.

Светодиодная лампочка на основе самодельного драйвера

Самодельный драйвер получится только в том случае, если мастер умеет работать с паяльником, читать простые электросхемы и применять химические реактивы. Лампа из светодиодов своими руками изготавливается поэтапно.

Процесс подготовки

Состоит из таких шагов:

Подготовка материалов. Понадобятся фольгированный медью стеклотекстолит, LED-элементы, конденсаторы, резистор, маленькая дрель, канифоль и припой, паяльник и пассатижи, лак для покрытия ногтей или канцелярский карандаш-корректор.
Подготовка реактивов. Травление платы производится при помощи поваренной соли, медного купороса или раствора хлорида железа.

Берите стеклотекстолит толщиной от 0,5 до 3 мм.

Схема изготовления драйвера

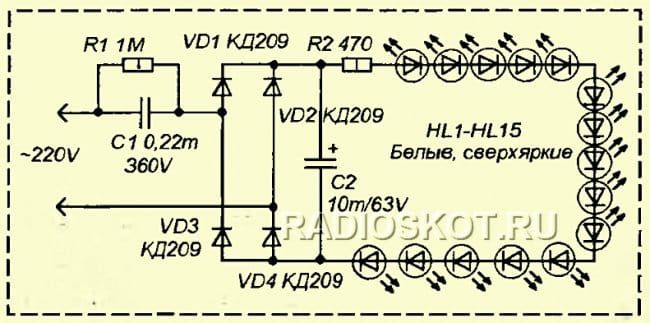

Схема простейшего драйвера для светодиодной лампы

Чтобы делать драйвер, стоит добавить к списку основных материалов резистор R3, стабилитроны VD2 и VD3, конденсаторы С1 и С2. Такого количества элементов хватит для лампы из 20 элементов. Схема устройства работает по принципу прохождения переменных токов на диоды через первый конденсатор. Второй помогает исключить мерцание и обеспечить ровность светового потока.

Напряжение сети будет проходить через резистор и конденсатор токоограничения, которые сглаживают колебания напряжения. Второй резистор понадобится для подачи напряжения на диодный блок и получения свечения. Пульсацию сглаживает конденсатор.

Для монтажа драйверных элементов используйте печатную плату.

Последовательность сборки схемы

Самодельная схема изготавливается следующим образом:

В программе Sprint Layout или DipTrace генерируется рисунок под травление платы.
Из стеклотекстолитовой пластины вырезается круг под плату 3 см в диаметре.
Переносится набросок схемы специальным маркером, лаком для ногтей или распечатывается на бумаге.
Готовится смесь для травления из 1 ст. л. медного купороса и 2 ст. л. соли, разведенных в кипятке.
Плата опускается в раствор на 30 мин. Вследствие реакции удаляется вся медь, кроме покрытых рисунком элементов.
При помощи жидкости для снятия лака удаляется покрытие с материала.
Края и точки крепления контактов залуживаются припоем.
Проделываются дрелью отверстия, куда будут выходить светодиоды.
Элементы пропаиваются на плате, которая потом помещается в корпус.

Результатом работы будет лампочка с эквивалентом лампе накаливания на 100 Вт.

Материалы для изготовления корпуса

Чтобы сделать корпус для светодиодного светильника с питанием от сети 220 В, можно использовать несколько подручных средств.

Цоколь от лампочки накаливания

Цоколь от старой энергосберегающей лампы

С изделия понадобится снять стеклянную колбу, а потом извлечь спираль. Во внутреннюю часть размещается схема. Элементы крепятся на верх платы. Минусом основания будет некачественная изоляция.

Корпус от энергосберегайки

Неисправную лампочку требуется разобрать и достать плату преобразователя. Светодиоды располагаются в отверстиях крышки под стеклянную колбу, если у источника 3 дугообразных элемента. Схема помещается внутрь, а диоды фиксируются в готовых отверстиях.

Требования к безопасности работ

Опытные электрики отмечают:

Нельзя начинать сборку без базовых электротехнических познаний. Неправильная последовательность изготовления может стать причиной взрыва изделия или короткого замыкания сети.
К стандартной электросети не подключаются устройства с напряжением от 12 В.
При отсутствии изоляции конструкции возможно поражение током, если касаться к ней руками.
Готовая лампочка не работает без качественной спайки узлов.

Самостоятельная сборка светодиодного источника света при наличии знаний и умений будет несложной. Если имеются сомнения, вы не разбираетесь в схемах, лучше приобрести готовый светодиодный прибор.

Самостоятельно собираем по схеме светодиодную лампу

Светодиодная лампа, сделанная своими руками позволяет сэкономить на покупке осветительных приборов и усовершенствовать собственные навыки. Чем можно объяснить подобный интерес? Это обусловлено объективной экономичностью светодиодов. В условиях постоянно растущих цен на коммунальные услуги, попытка сэкономить на электричестве путем установки светодиодов через 220в полностью себя оправдывает.

Купить или сделать

Светодиодная лампа это оптимальное решение для освещения квартиры. Но как лучше поступить приобрести готовые лампы или сделать их своими руками?

В пользу самодельных лампочек из светодиодов говорит несколько фактов:

Это самый дешевый способ получить светодиодное освещение,
Схема сборки не сложная, что позволяет выполнить работу своими руками даже начинающему электрику,
При правильной самостоятельной сборке эффективность свечения не будет уступать фабричным устройствам,
Для работы самодельной светодиодной лампы потребуется напряжение 220 Вольт.

А в чем выигрывают покупные светодиодные лампы?

Это гарантия качества изделия. Но только при условии, что вы покупаете продукцию проверенного производителя.
Длительный срок службы, превосходящий обычные лампы накаливания в несколько раз.
Эффективное световое излучение, обеспечивающее качественное освещение помещений.
Гарантия от производителя. Некоторые фирмы позволяют вернуть деньги за лампочку или обменять светодиодное устройство на новое в случае возникновения неисправностей или обнаружения заводского брака.

Но не стоит забывать, что покупная лампочка обойдется значительно дороже, чем сделанная собственными силами.

Выбор всегда за вами. Если вы начинающий электрик и хотите самостоятельно сделать устройство полезное для дома, проблем возникнуть не должно. Мы расскажем, как можно сделать из светодиодов полноценную лампу, которая будет питаться от 220 Вольт.

Сборка конструкции

Хотя вариантов изготовления светодиодной лампы множество, мы рассмотрим пример с использованием старой люминесцентной лампочки. Они часто встречаются в домах и квартирах, потому проблем с поиском заготовки возникнуть не должно.

Главные интересующие нас компоненты люминесцентной лампы это цоколь и отражатель. Тут располагаются объединенные в электросхему элементы. Они отвечают за включение лампочки. Потому разбирайте корпус очень аккуратно, дабы не повредить конструкцию. Иначе придется искать другую люминесцентную лампу, пока не научитесь разбирать ее.
Непосредственно та схема, которая используется на люминесцентной лампе, для создания светодиодного устройства нам не подойдет. Ее следует разобрать.
Из цоколя потребуется использовать предохранитель. Потому извлекать ее из схемы не нужно.
Потребуется и сам диод. Обычно там применяют диоды марки 1N4007.
Для новой схемы добавляется электролит. Подойдет практически любой, но только напряжение его должно быть минимум 50 Вольт, а емкость от 100 мкФ и выше.
Следующая необходимая нам деталь исходной конструкции конденсатор. Его емкость составляет 1 мкФ, напряжение 630 Вольт.
Самый главный элемент для будущей светодиодной лампы это непосредственно сами светодиоды. Можете задействовать элементы из светодиодных лент. Их разрезают на участки, содержащие по 3 диода. Для питания этого участка используется напряжение 12 Вольт. Для нашей лампы потребуется взять 4 таких отрезка. Ниже приведена схема, согласно которой выполняется сборка всех компонентов будущей лампы.
Чтобы не возникало проблем с разбалтыванием светодиодов в цоколе, посадите их на любой клей. Желательно что-то из разряда супер-клея.
А для кусков диодов лучше использовать каркас. Вооружитесь для этих целей любым плотным материалом, который гнется. Исключением является металла и любой проводящий ток материал. Многие мастера используют пенокартон, свернутый в трубочку. Ее диаметр должен оказаться немного меньше, чем диаметр цоколя. Пенокартонную конструкцию лучше дополнительно насадить на клей для лучшего сцепления.
Грубо говоря, самодельные светодиодные лампочки, использующие питание на 220 Вольт это цоколь с основанием для кусочков светодиодной ленты. Отрезки ленты крепятся снаружи трубочки пенокартона, что образует светящуюся часть лампы. Все просто, как вы сами можете убедиться.
Согласно схеме, светодиодные отрезки ленты соединяются последовательно. При этом на деле они будут находиться друг над другом. Если есть необходимость, количество уровней из отрезков ленты можно увеличить, повысив тем самым яркость лампы. Только в этом случае потребуется выбрать конденсатор с электролитом, соответствующие мощности светильника с увеличенной емкостью.
Приклеивание ленты на пенокартонное основание рекомендуется с помощью жидких гвоздей. Так вы сможете подкорректировать расположение светодиодов. Супер-клей возьмется намертво. И если сделать что-то не совсем ровно, исправить это вы уже не сможете.
Саму ленту не редко заливают жидкими гвоздями. Снаружи остаются только сами светодиоды. Так светильник будет выглядеть оригинальнее, а клей дополнительно сможет защитить устройство от механических нагрузок.
Подобные собранные устройства на 220 Вольт могут питаться и от напряжения 40 Вольт.
Если использовать напряжение 220 Вольт, каждый отрезок ленты с диодами получит напряжение 11,5 Вольт.
Если же повысить его до 240 Вольт, идущее на отрезки светодиодов напряжение станет 12 Вольт.
Подобные моменты позволяют понять, что сделанные лампы не будут опасаться перепадов напряжения.
Собрав конструкцию согласно схеме, вы получите лампу с приличной эффективностью излучаемого света.

Есть ли у подобной схемы недостатки? Да. Но он один, хотя и существенный.

Проблема собранной схемы в том, что вы получаете электрическую открытую связь, заключенную между электрической сетью на 220 Вольт и светодиодами. Потому обращение с подобными устройствами потребует повышенного внимания. Но если соблюдать элементарные правила безопасности, проблем с эксплуатацией самодельной лампочки возникнуть не должно.

Хотя процесс самостоятельной сборки светодиодной лампы не является сложным, при отсутствии элементарных знаний в данной сфере есть минимум две причины отказаться от самостоятельных попыток собрать конструкцию:

У вас просто может ничего не получиться, если не разбираться в схемах.
Собранная кустарным способам лампочка может навредить всей проводке вашего дома, привести к печальным последствиям.

Если же опыт есть, хотя бы из личного интереса стоит попробовать собрать нечто подобное.

Светодиодная лампочка своими руками

Цена: $10.08 / 100 штук

Перейти в магазин

Год назад заказал себе для творчества одноваттных светодиодов. Вот решил сколхозить светодиодную лампочку в настольный светильник. Кому интересно, заходим.
Светодиоды на тот момент стоили немного дороже. Сегодня увидел цену 7,67 за сотню.
Светодиоды пришли в стандартном пакете с пупыркой внутри. Всё было упаковано по высшему классу. Распаковку показывать не вижу смысла.
Все характеристики написаны на пакете. Как не хватало в детстве таких игрушек!

Ровно 100шт.
А теперь к делу. Решился поэкспериментировать (внедрить в жизнь, так сказать).
Взял неисправную энергосберегайку. Вынул из неё аккуратно все потроха.

У нас в городе появились специальные контейнеры для сбора и утилизации энергосберегающих ламп. Дело хорошее, ведь они (лампочки) содержат соли ртути. При разборке будьте аккуратны.
Выпилил из алюминиевой (окрашенной в белый цвет) заготовки круг диаметром около 10см. Будет своеобразным радиатором. Выпилил такой же круг из фольгированного гетинакса. Этого добра у меня когда то было очень много.

В текстолите просверлил двенадцать отверстий для светодиодных глазков. Припаивать к плате буду немного навыворот, как бы наизнанку. Так удобнее их будет прижимать к радиатору.

С травлением платы заморачиваться не стал. Просто сделал пропилы в фольге там, где надо. Не очень красиво получилось. Но красоту видно не будет. Главное чтоб было надёжно.
При данной компоновке все светодиоды соединены последовательно. Если кому нужна другая схема подключения, придётся сделать на один пропил больше и поставить в другом месте перемычку.
Для лучшего теплоотвода каждый светодиод смазал пастой КПТ-8.

Теперь всю эту конструкцию прижимаю к алюминиевому диску.

Перед всеми этими операциями покрасил текстолит с видимой стороны никелем.

Осталось как раз два отверстия для крепления к энергосберегайке.

Вот, что получилось.

Вот только чтобы она засветилась, нужен драйвер.
Самый простой способ – купить.
Драйвер можно применить из этого обзора. И драйвер хороший и обзор тоже.
mysku.ru/blog/aliexpress/31058.html
Так как драйвер рассчитан на напряжение до 18В и ток 300мА, светодиоды придётся подключить в две параллели по 6 светодиодов в каждой. Светодиоды будут работать на 50% от номинала (ток 150мА в каждой параллели). Но при этом их КПД вырастет в 1,5 раза. В итоге мы будем иметь лампочку около 6Вт чисто светодиодной мощности. Светить будет ярче, чем 60Вт-лампочка накаливания.
Для тех, кто не хочет ждать или покупать драйвер по каким-либо причинам, можно изготовить самостоятельно. Но это будет драйвер с конденсатором в роли балласта. О всех плюсах и минусах подобных схем я уже писАл неоднократно. Электронный драйвер изготавливать самостоятельно в домашних условиях не вижу целесообразности. Дешевле купить готовый.
Стандартная схема китайского драйвера с небольшими изменениями.

Для того, чтобы рассчитать мощность лампочки необходимо знать ток через светодиоды и падение напряжения на них. Падение напряжения на 12-ти последовательно соединённых светодиодах около 36В.
Ток можно рассчитать из формулы (2):

При ёмкости С1=2,2мкФ мощность лампочки будет около 4,6Вт
Для тех, кто не хочет сам паять драйвер, можно взять его из неисправной китайской. С1 придётся впаять новый, исходя из расчётной мощности.

Светильник изготовлен таким образом, что даже при применении балластного драйвера ни коим образом невозможно попасть под поражающее действие электрического тока. Все токоведущие части недоступны.

Всё работает.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Надеюсь, что хоть кому-то помог. Кому что-то неясно по поводу этого светильника, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
На этом ВСЁ!
Удачи!
