Схемы простых регуляторов для паяльника.

Схемы простых регуляторов для паяльника.

Если вы читаете эту статью, значит объяснять, для чего нужен регулятор нагрева паяльника вам не нужно. Конечно, покупать паяльную станцию в которой уже имеется устройство регулирования накладно, а собрать регулятор самому многим из вас не составит больших усилий, поэтому в этой статье мы решили поделиться с вами схемками самых простых устройств, предназначенных для этих целей.

Основным регулирующим элементом многих схем является тиристор или симистор. Давайте рассмотрим несколько схем построенных на этой элементной базе.

Ниже представлена первая схема регулятора, как видите проще наверно уже и некуда. Диодный мост собран на диодах Д226, в диагональ моста включен тиристор КУ202Н со своими цепями управления.

Вот еще одна подобная схема, которую можно встретить в интернете, но на ней мы останавливаться не будем.

Для индикации наличия напряжения можно дополнить регулятор светодиодом, подключение которого показано на следующем рисунке.

Перед диодным мостом по питанию можно врезать выключатель. Если будете применять в качестве выключателя тумблер, проследите, чтобы его контакты могли выдерживать ток нагрузки.

Этот регулятор построен на симисторе ВТА 16-600. Отличие от предыдущего варианта в том, что в цепи управляющего электрода симистора стоит неоновая лампа. Если остановите выбор на этом регуляторе, то неонку нужно будет выбрать с невысоким напряжением пробоя, от этого будет зависеть плавность регулировки мощности паяльника. Неоновую лампочку можно выкусить из стартера, применяемого в светильниках ЛДС. Емкость С1 – керамическая на U=400В. Резистором R4 на схеме обозначена нагрузка, которую и будем регулировать.

Проверка работы регулятора осуществлялась с применением обычного настольного светильника, смотри фото ниже.

Если использовать данный регулятор для паяльника мощностью не выше 100 Вт, то симистор не нуждается в установке на радиатор.

Эта схема чуть сложнее предыдущих, в ней присутствует элемент логики (счетчик К561ИЕ8), применение которого позволило регулятору иметь 9 фиксированных положений, т.е. 9 ступеней регулирования. Нагрузкой так же управляет тиристор. После диодного моста стоит обычный параметрический стабилизатор, с которого берется питание для микросхемы. Диоды для выпрямительного моста выбирайте такие, чтобы их мощность соответствовала той нагрузке, которую вы будете регулировать.

Схема устройства показана на рисунке ниже:

Спавочный материал по микросхеме К561ИЕ8:

Таблица функционирования микросхемы К561ИЕ8:

Диаграмма работы микросхемы К561ИЕ8:

Ну и последний вариант, который мы сейчас рассмотрим, как самому сделать паяльную станцию с функцией регулирования мощности паяльника.

Схема довольно распространенная, не сложная, многими уже не раз повторяемая, никаких дефицитных деталей, дополнена светодиодом, который показывает, включен или выключен регулятор, и узлом визуального контроля установленной мощности. Выходное напряжение от 130 до 220 вольт.

Так выглядит плата собранного регулятора:

Доработанная печатная плата выглядит вот так:

В качестве индикатора была использована головка М68501, такие раньше стояли в магнитофонах. Головку было решено немного доработать, в правом верхнем углу установили светодиод, он и включение/отключение покажет, и шкалу мал-мал подсветит.

Дело осталось за корпусом. Его было решено сделать из пластика (вспененного полистирола), который применяется для изготовления всякого рода реклам, легко режется, хорошо обрабатывается, склеивается намертво, краска ровно ложится. Вырезаем заготовки, зачищаем края, клеим “космофеном” (клей для пластика).

Внешний вид склеенной коробки:

Красим, собираем “потроха”, получаем чтото типа такого:

Ну и в заключение, если вы собираетесь использовать с данным регулятором паяльники разной мощности, то в вышеприведенной схеме стоит заменить узел визуального контроля на такой:

С предыдущим вариантом схемы индикатора (которая без транзистора), измерялся ток потребления паяльника, а при подключении паяльников разной мощности, показания различные, а это не есть хорошо.

Вместо импортной диодной сборки 1N4007 можно поставить отечественную , например КЦ405а.

Тиристорный регулятор мощности для паяльника

Регулятор мощности в вилке паяльника

Автор: Александр Сычугов
Опубликовано 12.04.2012
Создано при помощи КотоРед.

О регуляторах мощности для паяльников очень много написано статей и приведено множество разнообразных схем, в том числе и на сайте РадиоКот. Интерес к данному типу устройств, как видно не ослабевает, да это и понятно, ведь от него зависит качество пайки, долговечность жала паяльника и самого паяльника. И тот кто делает первые шаги в электронике, в первую очередь должен позаботится о комфортных условиях пайки. Наверно кто-то скажет: « ну вот опять о регуляторе мощности », но тем не менее хочется поделится ещё одной конструкцией, именно для паяльника, возможно она окажется кому нибудь полезной (а точнее несколькими конструкциями на данную тему).

Работая в сфере промышленной автоматики, частенько приходится производить ремонтные работы с участием паяльника на различных объектах, отдалённых от основного рабочего места, и бывает забываешь брать с собой регулятор, да и иногда приходится одалживать паяльник лицам, которые возвращают потом его с обгоревшим жалом. Кроме того, я не единственный пользователь этого паяльника, так как работаю по сменам, после этого приходится опять браться за напильник и приводить жало в порядок, к тому же из-за повышенного напряжения в сети (238В) он быстро перегревался. Размышляя над всем этим, мне пришла идея, вместо стандартной вилки паяльника использовать миниатюрный регулятор мощности, который был бы непосредственно закреплён на шнуре паяльника и сопровождал бы его всюду где он нужен. За основу была взята схема с амплитудно-фазовым принципом работы и содержащая наименьшее число деталей, дополненная индикатором включения регулируемой фазы, что упрощает регулировку за счёт визуализации по яркости свечения светодиода. Смотри схему и плату:

Плату конечно нужно проектировать под конкретный корпус. Плата 63Х32

Использование одного полупериода для регулировки себя оправдывает в отличии от двухполупериодных регуляторах с использованием симисторов, которые хороши для регулировки освещения и нагревательных приборов, не требующих дежурного режима. Паяльник всегда должен быть нагретым, даже если им какое-то время не пользуются. Это хорошо реализуется за счёт одного полупериода — повернул рукоятку влево до отказа и он всегда будет готов к работе. При необходимости осуществлять пайку — повернул рукоятку в право до зажигания индикатора и далее по яркости индикатора и можно паять. Индикатор зажигается при напряжении на нагрузке= 150. 160В и далее яркость плавно увеличивается при увеличении напряжения до 220В. Ниже 150..160В индикатор гаснет, вернее, еле заметно подсвечивается, напряжение при этом на нагрузке соответствует 127. 130В в зависимости от напряжения в сети. Для каждого паяльника своё оптимальное напряжение. Подобный регулятор я использую дома вот уже почти 30 лет и за всё время он не разу не отказал и паяльник служит столько же . Вот этот антиквариат : (проверка работоспособности, дежурный режим).

В качестве корпуса для вилки я использовал корпус от зарядного устройства для сотового телефона смотри фото: (плата и корпус)

Момент зажигания индикатора 150. 160В

Теперь регулятор мощности всегда с паяльником, как неразлучные друзья. И я забыл о проблемах с жалом паяльника. ( В данном варианте можно использовать паяльник не более 40 Вт.) . Используемые детали:

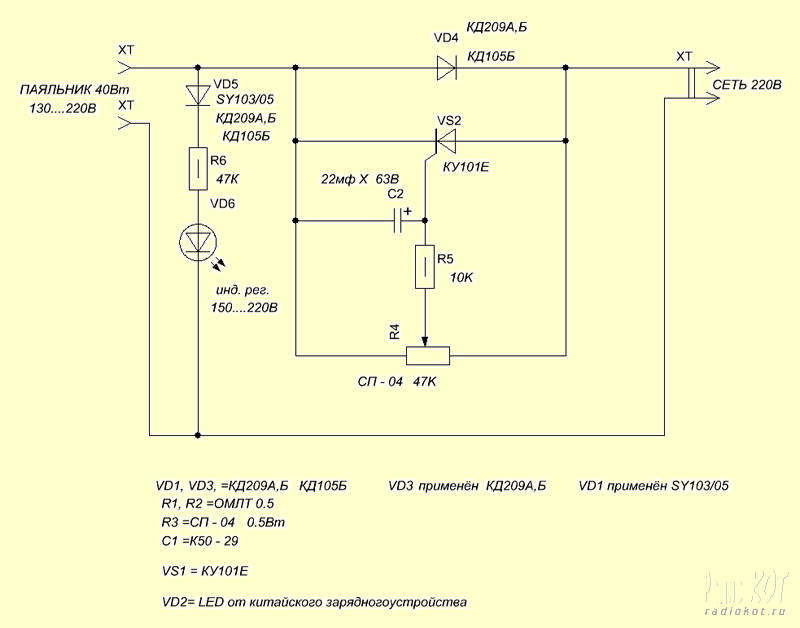

VS1 = КУ101Е; С1= 22мкФ Х 63В К50-29; R2 = ОМЛТ -0.5 10К; R3 = СП-04 0. 5Вт 47К; VD1 = SY103/ 05 ; R1 = ОМЛТ 0.5 47К ; VD2 = LED от китайского зарядного устройства. VD3 = КД209А,Б

В плате сделан вырез для резистора СП-04. Если использовать СП4-1 то вырез не нужен.

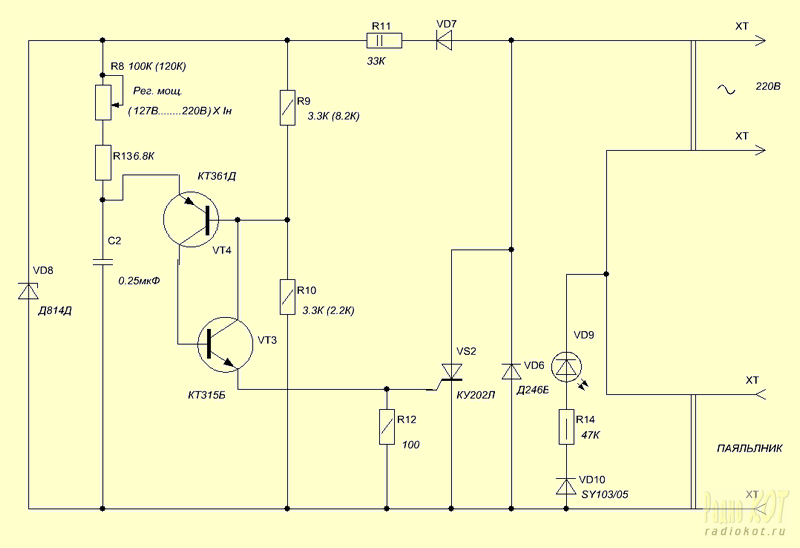

Вот ещё один вариант исполнения переносного регулятора мощности для паяльника. В данном варианте используется схема с импульсно-фазовым управлением. В отличии от предыдущей схемы, импульсно фазовый способ осуществляет более точное регулирование, смотри схему:

Данный регулятор так же снабжён индикатором мощности ( в конструкции он пока отсутствует). Регулировка осуществляется плавно от 130В до 220В. Резистор R1 = 100К, но установлен на 120К для более чёткого выражения зоны ( 45 град. Поворота рукоятки где напряжение практически не изменяется и соответствует 130В). В этом варианте используются более мощные диоды Д246Б и тиристор КУ202Л, что позволяет подключать нагрузку до 500Вт ( паяльник на 100Вт). Если использовать двухполупериодное регулирование, включив тиристор в диагональ моста из диодов Д246Б, то регулировка осуществляется от 50В до 220В. Регулятор собран в корпусе от сетевого источника питания-адаптера (пустые корпуса продаются в специализированных магазинах и стоят 40р). В корпус вмонтированы двойная клемма для вилки паяльника (от старого ТВ) и регулировочный резистор R1 120 К СП-04 0.5Вт. Используются номиналы в скобках. Под рукояткой резистора сделана шкала, проградуированная в Вольтах действующего значения 127. 220В, для точной установки мощности паяльника, смотри фото: (Плата и внешний вид) Плата 57х46

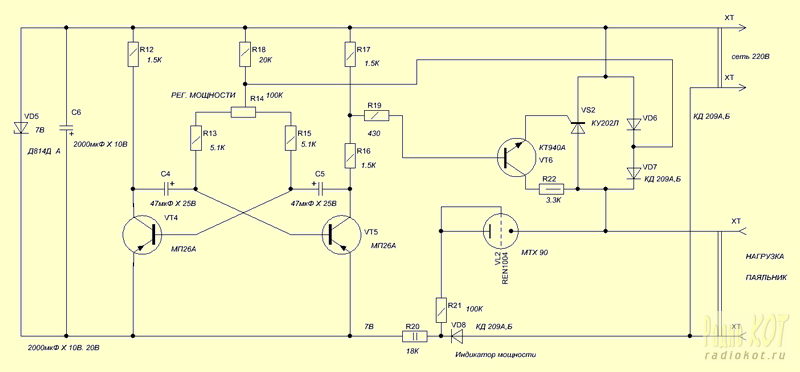

Ну уж и за одно ещё регулятор мощности для паяльника, реализующий широтно-импульсный принцип регулирования для одного полупериода напряжения. Схема этого регулятора была опубликована в одном из старых журналов радио (без транзистора VT3) и немного другой схемотехникой управления выходным тиристором. После изготовления прибора по схеме из журнала устройство не совсем хорошо работало: при повышенном напряжении сети 238В тиристор во время паузы самопроизвольно включался, при напряжении в сети 227. 230В -отрабатывал импульсы и паузы, но при этом другие экземпляры тиристоров в обще не включались (видимо, рабочий экземпляр попался с заниженными параметрами). В процессе наладки было установлено, что причиной не работоспособности являлся недостаточный ток управляющего электрода тиристора КУ202Л, поэтому был в ведён дополнительный каскад усиления на транзисторе КТ940А, смотри схему:

При этом проблемы устранились, все экземпляры тиристоров КУ202Л и КУ202Н с доработанной схемой работали.

Индикатор на тиратроне показывает длительности включения и отключения тиристора, по которым можно судить о средней мощности на паяльнике: 50% ( при минимальном импульсе), 75% (при равенстве длительности импульса и паузы) , 100% (при максимальной длительности импульса)

В регуляторе использованы транзисторы МП26А PNP Ik max= 150mA Uk э =70В U эбо = 70В h21= 20. 5 0. Тиратрон МТХ-90 VD1=Д814A VS1 = КУ202Л VT3 =КТ940А.

Все резисторы МЛТ 0.25Вт. Кроме R9 =18К 2Вт. И R11= 3.3К 0.5Вт.

В качестве корпуса для прибора так же можно использовать корпус от сетевого адаптера.

Тиристорный регулятор напряжения для паяльника

Сейчас многие люди используют в быту различные электронные девайсы – вентиляторы, настольные лампы, паяльники. Все вышеперечисленные устройства нашли применение практически в каждом доме, ведь они просты в эксплуатации, достаточно доступны, надёжны, имеют небольшую цену.

Но представьте себе такую ситуацию – паяльник слишком сильно раскаляется и пользоваться им неудобно, светильник настолько яркий, что неприятно глазам, настольный вентилятор приносит дискомфорт, так как дует очень сильно. Тогда на помощь приходит простая и проверенная схема тиристорного регулятора напряжения:

Схема выполнена на очень доступных компонентах и подойдёт для маломощного паяльника, светильника или вентилятора.

Вместо диода д7е можно использовать д226, д242 с различными буквенными индексами, тиристор можно заменить на такой же, но с другой буквой, или на ку101, но тогда уменьшится мощность регулятора напряжения. Ёмкость электролитического конденсатора может варьировать в пределах от 4,7 до 100 мкФ – использование конденсатора большей ёмкости неоправданно. Вольтметр подойдёт любой, рассчитанный на 250 В переменного тока. Выключатель вставлять по желанию. И ещё: не забудьте «посадить» тиристор на радиатор.

Конструкцию можно собрать навесным монтажом. Вот, что получилось у меня:

И, наконец, самый яркий в прямом смысле этого слова пример работы регулятора напряжения:

С уважением, Алексей Климов.

18 комментариев: Тиристорный регулятор напряжения для паяльника

Идея неплохая, но элементная база подкачала) Симистор теперь найти легче чем тиристор, особенно ку202, динистор db2 в каждой люминисцентной лампе, проще сделать симисторный регулятор.

Да. Просто у меня хранится достаточно много деталей того времени. Надоело, что они лежат в коробке, поэтому решил использовать именно их в данной схемке.

Жаль что схема эта вышла с опозданием лет так в тридцать….
Я подобное заменял ещё в 1997м – кнопкой от дрели

В принципе, элементную базу можно было использовать и более современную, но там, где я живу нет хорошей точки торговли радиодеталями – продают какую-то фигню за бешеные деньги, так что мне приходится использовать то, что я “доставал” ранее.

Недавно зашёл в наш местный магазин, где продают радиотовары, и увидел там пищалку 10 ГДВ-2 за фантастические 900 рублей…

где-ж сейчас найдешь д-7 . тиристоров валом…

В моем паяльнике(SS 8200 Den-ON JAPAN) регулятор нагрева находится в ручке, в продольной щели, в самом бегунке- мигает крохотный огонек, показывает нагрев. Нагреватель керамический, набор сменных несгораемых жал для разных задач…..К чему это я? Вот к чему. делал такой регулятор много лет назад, по бедности, а когда купил удобный ЭПСН-25, то отпала надобность и в тиристоре, паяльник грел ровно столько, сколько надо. А позже нашел и это японское чудо, без которого уже не могу себе представить удобной работы.
На заводе делал проще: грел паяло от ЛАТРа , при 180 вольтах- кондовые паяльники грелись, как надо, а за счет массивного жала пайка любых соединений проходила быстро и качественно.

ку202 на 10А(с теплоотводом) ,а д226 на 0,3А(он первым и рванет),д242 это правильно. И если схема рабочая, то это просто находка!

Конечно, схема рабочая. Если не верите, посмотрите на последнее фото.)
Номинал переменного резистора лучше всего уменьшить до 68 или 47 кОм.
И ещё: используйте новый переменник, чтобы напряжение регулировалось плавно и не “скакало” от прикосновения к ручке регулятора.

в бытность работы на заводе в КИПе задумал такую штуку себе сделать, чтобы вода для чая всегда горячая была. Собрал по схеме из Радио, все как бы по науке, а в итоге от температуры нагрев постоянно уходил, или выключалось или кипело. А схема круче некуда, логика, все стабилизировано. Только не стреляло. Очередная пустышка журнальная.
Прикинем на пальцах. Паяльник 25 ватт 220вольт. Грубо говоря, 100мА. Убрать лишки с 220-230 в до 180 в -это 50 вольт на 100мА – резистор на 500 Ом. Мощность резистора 5 ватт, берем с запасом , 25-ваттник переменный на 1 килоом и вперед . Заодно помех в сеть не навалим тиристором.

А если паяльник на 40 ватт то переменник надо 50 ваттный на 1 килоом, это же очевидно. Заодно помех в сеть не навалим.) Только размером и массой девайс будет примерно с гирю..
Мы в каком году вообще живём?) Паяльные станции сейчас вроде не очень дорогие. Или вот ещё. Паяло на 220 вольт можно заменить на паяло на 12 вольт. Оно и микросхемки им паять сподручнее.

Мой японец мощностью 80 ватт, с регулятором, на минимуме можно любую мелочь паять с жалом-иголкой, а можно и ведро залудить.
21 век. Но если 40-ваттником паять, то я бы взял силовик с отводами и нашел нужное напряжение.Или емкостью погасить, чтобы без тепловыделения. Или дроссель.

Обычно все продажные паялы с перекалом работают, нужно убрать лишних 40-50 вольт всего. Тогда и жало не обгорает и паять удобно.

В отсутствии паяльных станций лепил регулятор на 25вт паяльник из диммера для ламп накаливания.
Все детали собраны заводом в красивом корпусе как раз можно параллельную регулируемую розетку над верстаком повесить.

Работая в КИПе, замыслил себе паяльник мечты, с нагревателем, который опрашивается схемой и схема решает, добавить или убавить тока в нагреватель. ( Сопротивление нагревателя меняется, значит, возможен контроль за температурой. ) Но позже нашел себе готовый импортный, в котором это почти реализовано.

Пользуюсь такой же схемой лет 35, раньше была в корпусе от какого-то ЭПСН, там стоял просто конденсатор. В прошлом году корпус весь от трещин рассыпался, поставил от продуктов из Пятерочки…
Стоит КУ202Н и КД202Р, им ничего даже от паяльника 120вт, а Д7Е я бы НИКОГДА не поставил.

Навеяло мысль включить в цепь паяльника маломощную лампочку , скажем, от холодильника, на 15-20-40ватт, подобрав её, чтобы на паяле оставить вольт 180.Одновременно подсветка .
На заводе паяльники на 36 вольт питались от щитка, внутри которого понижающий трансформатор с кучей отводов от 28 до 42 вольт, термопара с выходом на стрелочный индикатор, показывающий температуру жала, отдельная могучая обмотка для петли-обжигалки, изоляцию снимать с провода. Мощный микрик. на контакты которого петля из нихрома. Щелк- и нагрев до алого цвета. Фторопласт слетал в момент. Про то, что в этот момент выделялось в воздух, история умалчивает. Равно. как и то, была ли вытяжная вентиляция в том помещении.

Затея не реализуемая: если поставить маломощную лампочку, то она погасит значительную часть напряжения, паяльник не будет нагреваться до нужной температуры. Если по мощнее лампа, то она будет гореть в полнакала, какая тут подсветка?!

Регулятор мощности для паяльника своими руками

Многие паяльники продаются без регулятора мощности. При включении в сеть температура повышается до максимальной и остаётся в таком состоянии. Для её регулировки нужно отключать прибор от источника питания. У таких паяльников флюс моментально испаряется, образуются окислы и жало находится в постоянно загрязнённом состоянии. Его приходится часто чистить. Для припаивания больших компонентов нужна высокая температура, а маленькие детали можно сжечь. Во избежание таких проблем делают регуляторы мощности.

Как сделать надёжный регулятор мощности для паяльника своими руками

Регуляторы мощности помогают управлять степенью нагрева паяльника.

Подключение готового регулятора мощности нагрева

Если у вас нет возможности или желания возиться с изготовлением платы и электронными компонентами, то можете купить готовый регулятор мощности в магазине радиотоваров или заказать в интернете. Регулятор ещё называют диммером. В зависимости от мощности, устройство стоит 100–200 рублей. Возможно, после покупки вам придётся немного доработать его. Диммеры до 1000 Вт обычно продаются без радиатора охлаждения.

Регулятор мощности без радиатора

Регулятор мощности без радиатора

А устройства от 1000 до 2000 Вт с маленьким радиатором.

Регулятор мощности с маленьким радиатором

Регулятор мощности с маленьким радиатором

И только более мощные продаются с большими радиаторами. Но на самом деле, диммер от 500 Вт должен иметь небольшой радиатор охлаждения, а от 1500 Вт уже устанавливают крупные алюминиевые пластины.

Китайский регулятор мощности с большим радиатором

Регулятор мощности с большим радиатором

Учтите это при подключении прибора. Если необходимо, установите мощный радиатор охлаждения.

Доработанный регулятор мощности

Доработанный регулятор мощности

Для правильного подключения устройства к цепи посмотрите на обратную сторону печатной платы. Там указаны клеммы входа IN и выхода OUT. Вход подключается к сетевой розетке, а выход к паяльнику.

Обозначение клемм входа и выхода на плате

Обозначение клемм входа и выхода на плате

Монтаж регулятора производится разными способами. Для их осуществления не нужны специальные знания, а из инструментов вам понадобятся только нож, дрель и отвёртка. Например, можно включить диммер в шнур питания паяльника. Это самый лёгкий вариант.

  1. Разрежьте кабель паяльника на две части.
  2. Подключите оба провода к клеммам платы. Отрезок с вилкой прикрутите ко входу.
  3. Подберите подходящий по размеру пластиковый корпус, проделайте в нём два отверстия и установите туда регулятор.

Ещё один простой способ: можно установить регулятор и розетку на деревянную подставку.

  1. Прикрутите к деревянной дощечке плату и розетку с коротким проводом.
  2. Возьмите вилку с двухжильным шнуром и подключите её ко входу платы.
  3. Розетку подключите к выходу.

Диммер на деревянной подставке

К такому регулятору можно подключать не только паяльник. Теперь рассмотрим более сложный, но компактный вариант.

    Возьмите большую вилку от ненужного блока питания.

Вилка от блока питания

Регулятор в корпусе

Это устройство, как и предыдущее, позволяет подключать разные приборы.

Самодельный двухступенчатый регулятор температуры

Самый простой регулятор мощности — двухступенчатый. Он позволяет переключаться между двумя значениями: максимальным и половиной от максимального.

Двухступенчатый регулятор мощности

Двухступенчатый регулятор мощности

Когда цепь в разомкнутом состоянии, ток протекает через диод VD1. Выходное напряжение 110 В. При замыкании цепи выключателем S1 ток обходит диод, так как он подключён параллельно и на выходе получается напряжение 220 В. Диод подбирайте в соответствии с мощностью вашего паяльника. Выходная мощность регулятора рассчитывается по формуле: P = I * 220, где I — ток диода. Например, для диода с током 0,3 А мощность считается так: 0,3 * 220 = 66 Вт.

Так как наш блок состоит всего из двух элементов, то его можно разместить в корпусе паяльника с помощью навесного монтажа.

  1. Припаяйте параллельно детали микросхемы друг к другу непосредственно с использованием лапок самих элементов и проводов.
  2. Соедините с цепью.
  3. Залейте всё эпоксидной смолой, которая служит изолятором и защитой от смещений.
  4. В рукояти сделайте отверстие под кнопку.

Если корпус очень мал, то воспользуйтесь переключателем для светильника. Вмонтируйте его в шнур паяльника и вставьте параллельно выключателю диод.

Переключатель для светильника

Переключатель для светильника

На симисторе (с индикатором)

Рассмотрим простую схему регулятора на симисторе и изготовим печатную плату для него.

Регулятор мощности на симисторе

Регулятор мощности на симисторе

Изготовление печатной платы

Так как схема очень простая, нет смысла из-за неё одной устанавливать компьютерную программу для обработки электросхем. Тем более что для печати нужна специальная бумага. И не у всех есть лазерный принтер. Поэтому пойдём самым простым путём изготовления печатной платы.

  1. Возьмите кусок текстолита. Отрежьте необходимый для микросхемы размер. Поверхность зашкурьте и обезжирьте.
  2. Возьмите маркер для лазерных дисков и нарисуйте схему на текстолите. Чтобы не ошибиться, сначала рисуйте карандашом.

Нарисованная маркером схема

Плата после травления

Плата после лужения дорожекОткусите четыре штырька и впаяйте их в плату

Для нанесения схемы на текстолит можно сделать ещё проще. Нарисовать схему на бумаге. Приклеить её скотчем к вырезанному текстолиту и просверлить отверстия. И только после этого рисовать схему маркером на плате и травить её.

Монтаж

Подготовьте все необходимые компоненты для монтажа:

Схемы регуляторов мощности паяльников

При работе с электрическим паяльником температура его жала должна оставаться постоянной, что является гарантией получения высококачественного паяного соединения.

Однако в реальных условиях этот показатель постоянно меняется, приводя к остыванию или перегреву нагревательного элемента и необходимости устанавливать в цепях питания специальный регулятор мощности для паяльника.

Зачем он нужен

Колебания температуры жала паяльного устройства могут быть объяснены следующими объективными причинами:

  • нестабильность входного питающего напряжения;
  • большие тепловые потери при пайке объёмных (массивных) деталей и проводников;
  • значительные колебания температуры окружающей среды.

Для компенсации воздействия этих факторов промышленностью освоен выпуск ряда устройств, имеющих специальный диммер для паяльника, обеспечивающий поддержание температуры жала в заданных пределах.

Однако при желании сэкономить на обустройстве домашней паяльной станции регулятор мощности вполне может быть изготовлен своими руками. Для этого потребуется знание основ электроники и предельная внимательность при изучении приводимых ниже инструкций.

Принцип работы контролера паяльной станции

Известно множество схем самодельных регуляторов нагрева паяльника, входящих в состав эксплуатируемой в домашних условиях станции. Но все они работают по одному и тому же принципу, заключающемуся в управлении величиной мощности, отдаваемой в нагрузку.

Распространённые варианты самодельных электронных регуляторов могут отличаться по следующим признакам:

  • вид электронной схемы;
  • элемент, используемый для изменения отдаваемой в нагрузку мощности;
  • количество ступеней регулировки и другие параметры.

Независимо от варианта исполнения любой самодельный контроллер паяльной станции представляет собой обычный электронный коммутатор, ограничивающий или увеличивающий полезную мощность в нагревательной спирали нагрузки.

Вследствие этого основным элементом регулятора в составе станции или вне её является мощный питающий узел, обеспечивающий возможность варьирования температуры жала в строго заданных пределах.

Образец классической подставки под паяльник со встроенным в неё регулируемым модулем питания приводится на фото.

Преобразователи на управляемых диодах

Каждый из возможных вариантов исполнения устройств отличается своей схемой и регулирующим элементом. Существуют схему регуляторов мощности на тиристорах, симисторах и другие варианты.

Тиристорные устройства

По своему схемному решению большинство известных блоков регулировки изготавливаются по тиристорной схеме с управлением от специально формируемого для этих целей напряжения.

Двухрежимная схема регулятора на тиристоре низкой мощности приводится на фото.

Посредством такого прибора удаётся управлять паяльниками, мощность которых не превышает 40 Ватт. Несмотря на небольшие габариты и отсутствие вентиляционного модуля преобразователь практически не греется при любом допустимом режиме работы.

Такое устройство может работать в двух режимах, один из которых соответствует состоянию ожидания. В этой ситуации ручка варьируемого по величине резистора R4 установлена в крайне правое по схеме положение, а тиристор VS2 полностью закрыт.

Питание поступает на паяльник через цепочку с диодом VD4, на котором величина напряжения снижается примерно до 110 Вольт.

Во втором режиме работы регулятор напряжения (R4) выводится из крайне правой позиции; причём в среднем его положении тиристор VS2 немного приоткрывается и начинает пропускать переменный ток.

Переход в это состояние сопровождается зажиганием индикатора VD6, срабатывающего при выходном питающем напряжении порядка 150 Вольт.

Путём дальнейшего вращения ручки регулятора R4 можно будет плавно увеличивать мощность на выходе, поднимая его выходной уровень до максимальной величины (220 Вольт).

Симисторные преобразователи

Ещё один способ организации управления паяльником предполагает применение электронной схемы, построенной на симисторе и также рассчитанной на нагрузку небольшой мощности.

Эта схема работает по принципу снижения эффективного значения напряжения на полупроводниковом выпрямителе, к которому подключается полезная нагрузка (паяльник).

Состояние регулировочного симистора зависит от положения «движка» переменного резистора R1, меняющего потенциал на его управляющем входе. При полностью открытом полупроводниковом приборе поступающая в паяльник мощность снижается примерно в два раза.

Простейший вариант управления

Самый простой регулятор напряжения, являющийся «усечённым» вариантом двух рассмотренных выше схем, предполагает механическое управление мощностью в паяльнике.

Такой регулятор мощности востребован в условиях, когда предполагаются длительные перерывы в работе и не имеет смысла держать паяльник всё время включённым.

В разомкнутом положении выключателя на него поступает небольшое по амплитуде напряжение (примерно 110 Вольт), обеспечивающее невысокую температуру нагрева жала.

Для приведения устройства в рабочее состояние достаточно включить тумблер S1, после чего наконечник паяльника быстро нагревается до требуемой температуры, и можно будет продолжить пайку.

Такой терморегулятор для паяльника позволяет в промежутках между пайками снижать температуру жала до минимального значения. Эта возможность обеспечивает замедление окислительных процессов в материале наконечника и заметно продлевает срок его эксплуатации.

На микроконтроллере

В том случае, когда исполнитель полностью уверен в своих силах, ему можно будет взяться за изготовление термостабилизатора для паяльника, работающего на микроконтроллере.

Этот вариант регулятора мощности выполняется в виде полноценной паяльной станции, имеющей два рабочих выхода с напряжениями 12 и 220 Вольт.

Первое из них имеет фиксированную величину и предназначается для питания миниатюрных слаботочных паяльников. Эта часть устройства собирается по обычной трансформаторной схеме, которую из-за её простоты можно не рассматривать.

На втором выходе собранного своими руками регулятора для паяльника действует переменное напряжение, амплитуда которого может меняться в диапазоне от 0 до 220 Вольт.

Схема этой части регулятора, совмещённая с контроллером типа PIC16F628A и цифровым индикатором выходного напряжения, приводится так же на фото.

Для безопасной эксплуатации оборудования с двумя отличающимися по величине выходными напряжениями самодельный регулятор должен иметь различные по конструкции (несовместимые между собой) розетки.

Подобная предусмотрительность исключает возможность ошибки при подключении паяльников, рассчитанных на разные напряжения.

Силовая часть такой схемы выполнена на симисторе марки ВТ 136 600, а регулировка мощности в нагрузке осуществляется посредством коммутатора кнопочного типа с десятью положениями.

Переключением кнопочного регулятора можно изменять уровень мощности в нагрузке, обозначаемый цифрами от 0 до 9-ти (эти значения выводятся на табло встроенного в устройство индикатора).

В качестве примера такого регулятора, собранного по схеме с контроллером SMT32, может быть рассмотрена станция, рассчитанная на подключение паяльников с жалами марки Т12.

Этот промышленный образец устройства, управляющего режимом нагрева подключаемого к нему паяльника, способен регулировать температуру жала в диапазоне от 9-ти до 99-ти градусов.

С его помощью также возможен автоматический переход в режим ожидания, при котором температура наконечника паяльника снижается до установленного инструкцией значения. Причём длительность этого состояния может регулироваться в интервале от 1 до 60-ти минут.

Добавим к этому, что в этом устройстве также предусмотрен режим плавного снижения температуры жала в течение того же регулируемого промежутка времени (1-60 минут).

В завершении обзора регуляторов мощности паяльных устройств отметим, что их изготовление в домашних условиях не является чем-то совсем недоступным для рядового пользователя.

При наличии определённого опыта работы с электронными схемами и после внимательного изучения приведённого здесь материала любой желающий может справиться с этой задачей вполне самостоятельно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
