Прокладка кабелей в воздухе на тросах

Монтаж кабелей на тросах рекомендуется выполнять в тех случаях, когда другие виды прокладки кабелей не могут быть применены по технологическим, конструктивным или экономическим соображениям. Прокладку силовых кабелей на тросах применяют в сетях напряжением до 1 кВ как внутри помещений, так и вне их. Кабельные проводки на тросах внутри помещений (цехов) выполняют по колоннам вдоль и поперек здания, а также между стенами, а вне помещений — как правило, между стенами зданий.

Для силовых линий, прокладываемых на тросе, применяют такие же кабели, как и для прокладки внутри зданий и сооружений. Выбор марки кабеля определяется проектом. Кабели, прокладываемые вне зданий, в том числе и под открытыми навесами, должны иметь защитное негорючее наружное покрытие.

Выбор троса производят в зависимости от несущей нагрузки. В качестве несущего троса применяют сплетенные из стальных оцинкованных проволок канаты по ГОСТ 3062-80 или ГОСТ 3063-80, горячекатаная сталь круглая по ГОСТ 2590-71.

Прокладка кабеля на тросах: а — по колоннам, б — то же с креплением троса к стене, в — между стенами 1 — обхват конечный; 2 — муфта натяжная; 3 — кабельный подвес; 4 — трос несущий: 5 — обхват промежуточный; 6 — кабель; 7 — колонна; В — анкер; 9 — стена; 10 — зажим тросовый.

Расстояние между анкерными креплениями несущего троса определяется в проекте и должно быть не более 100 м. Расстояние между промежуточными креплениями должно быть не более 30 м при прокладке одного-двух кабелей сечением до 70 мм2, 12 м — при прокладке больше двух кабелей сечением 70 мм2 и во всех случаях прокладки кабелей сечением 95 мм2 и выше. Расстояние между кабельными подвесками должно быть 0,8. 1 м. Анкерные концевые конструкции должны крепиться к стенам или колоннам зданий; крепление их к балкам и фермам не допускается.

Заготовку несущих тросов и кабелей, комплектование заводских изделий и изготовление конструкций по чертежам следует производить на монтажно-заготовительных участках. Заготовленные отрезки тросов и кабелей необходимо замаркировать и намотать на инвентарные барабаны.

Анкерные устройства должны прикрепляться к стенам зданий с помощью шпилек и болтов либо поворотной откидной планки, которая закладывается через заготовленное отверстие в стене. Концевые и промежуточные обхваты крепят на колоннах зданий стяжными шпильками.

Подъем и закрепление несущего троса, раскатанного вдоль трассы, производят с автовышек, гидроподъемников, подмостей, лесов и т. д.

Установку на анкере натяжной муфты или ручной лебедки, закрепленной на конце несущего троса, когда второй конец троса закреплен на другом анкере, следует производить натяжкой троса монтажными блоками (полиспастом). Для этого трос следует предварительно вытянуть вручную и закрепить его в блоке.

Установка анкеров на стене и обхватов на колонне: а, б — на стене с креплением на болтах; в — на стене с откидной планкой; г, д — на колонне на шпильках 1— анкер; 2 — зажим тросовый; 3 — несущий трос; 4 — болт; 5 — муфта натяжная; 6 — анкер с откидной планкой; 7 — обхват концевой, 8 — шпилька; 9 — колонна; 10 — обхват промежуточный.

Окончательное натяжение несущего троса и регулировку стрелы провеса производят натяжными муфтами или ручными лебедками. Стрела провеса троса после прокладки кабелей должна быть равной 1/40. 1/60 длины пролета, что для пролета в 6 м составляет 100. 150 мм, а для пролета 12 м — 200. 300 мм.

Раскатку, подъем и укладку кабелей в подвесные кабельные конструкции рекомендуется выполнять с применением специальных механизмов и приспособлений. Монтаж одного кабеля может быть осуществлен совместно с монтажом несущего троса. С этой целью кабель к тросу закрепляют непосредственно на земле, с помощью монтажных блоков или лебедки осуществляют подъем вместе с кабелем и натяжку несущего троса, а затем и крепление троса в анкерных устройствах.

Специальная ручная лебедка

Установка на анкер натяжной муфты: 1 — трос несущий; 2 — зажим монтажный; 3 — полиспаст; 4 — анкер; 5 — соединительная планка муфты; 6 — муфта натяжная; 7 — зажим тросовый.

Все не имеющие окраски или гальванопокрытия металлические изделия и оголенные места стального троса внутри помещений а также стальной трос на всем протяжении при прокладке вне помещений независимо от наличия покрытия должны быть покрыты смазкой (например, солидолом). Внутри помещения стальной трос, имеющий гальванопокрытие, покрывают смазкой только в тех случаях, если он может подвергаться разрушению под действием агрессивной окружающей среды в процессе эксплуатации.

Защита кабелей, проложенных открыто на воздухе, от солнечных лучей должна осуществляться в соответствии с указаниями, приведенными в проекте.

Тросовая линия электропроводки представляет собой стальной несущий трос, к которому подвешены изолированные незащищенные или защищенные кабели. Способы крепления проводки к тросу универсальны: использование специальных тросовых подвесок, крепление непосредственно к тросу (струнная подвеска) и на подвесных и опорных конструкциях с изоляторами, а также на рейках, коробах, лотках, трубах и других конструкциях, подвешенных к тросу.

Кроме несущего троса и кабелей в состав линии тросовой проводки входят анкерные, натяжные и поддерживающие устройства, детали крепления кабеля к несущему тросу. Для комплектации кабельных линий на тросах применяют следующие заводские изделия и детали, необходимые как для заготовки линий, так и для их монтажа: натяжные муфты для стальных тросов с ходом винта 50, 100 и 300 мм; анкеры для концевого крепления стальных тросов к строительным элементам зданий; зажимы для соединения подвесов, растяжек и оттяжек с несущим тросом (в том числе зажимы, скрепляющие петли на конце стального троса), серьги для крепления тросов к стальным фермам.

В качестве несущего применяют стальной трос, диаметр которого выбирают по табл.

Тросовые натяжные анкеры, служащие для концевого крепления несущего троса, регулировки его натяжения и провеса, крепят к строительным элементам здания с помощью болтов, откидных планок и др.

Поддерживающие устройства представляют собой промежуточные струнные подвески и продольные и поперечные оттяжки, прикрепляемые к нижним поясам ферм, колоннам, перекрытиям. Промежуточные крепления устанавливают при больших пролетах и массе монтируемой проводки через каждые 18. 24 м, уменьшая стрелу провеса и придавая линии значительные устойчивость и механическую прочность.

Промежуточные крепления троса могут дополнительно выполнять непосредственно к балкам, фермам, колоннам и перекрытиям с помощью отдельных деталей или обхватных конструкций.

Тросовый натяжной анкер: 1 — натяжная муфта; 2 — коуш; 3 — тросовый болтовой зажим; 4 — трос.

Для удержания троса на промежуточных участках используют трехболтовые зажимы, с помощью которых концы подвесок и растяжек оконцовывают петлями с использованием гильз и обойм. В отдельных случаях, например при большом расстоянии от линии подвески троса до ферм перекрытия, применяют второй разгрузочный трос, который натягивают выше несущего, и к которому присоединяются струны промежуточного крепления.

Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1. 2 м или наматывают на специальные инвентарные кассеты или барабаны.

Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1. 2 м или наматывают на специальные инвентарные кассеты или барабаны.

Установку анкерных и натяжных конструкций, вертикальных подвесок, поперечных и продольных оттяжек, прокладку трасс для питающих магистралей относят к первой стадии монтажа и выполняют при определенной готовности элементов здания, к которым подвешивают и крепят кабельные проводки. Расстояния между промежуточными подвесками, а также диаметр троса, подвесок и оттяжек зависят от приходящейся на них нагрузки и определяются проектом.

Металлические части всех элементов тросовой проводки без окраски или гальванических покрытий, а также оголенные участки троса и анкерные устройства в местах их соприкосновения должны быть смазаны техническим вазелином. Металлические скобки и плоские полоски для крепления кабелей должны иметь защитное покрытие от коррозии и мягкие прокладки из пергамина.

Заготовленные тросовые линии: а — на инвентарных кассетах; б — в бухтах.

Подъем на проектное место протяженных (более 15 м) и тяжеловесных тросовых проводок кабелей рекомендуют производить с помощью простых подъемных приспособлений (блоков, лебедок и др.). При этом один конец несущего троса с петлей надевают на анкерный крюк, закрепленный в стене. Второй конец несущего троса присоединяют к полиспасту клиновым зажимом или кулачковым захватом, располагаемым на некотором расстоянии от концевой петли, а полиспаст подвешивают на другой анкерный крюк, установленный на противоположной стене помещения. При этом конец троса со смонтированной на нем натяжной муфтой оказывается в свободном подвешенном состоянии.

Подвешенную между анкерами тросовую кабельную проводку натягивают полиспастом или лебедкой.

По окончании натяжения свободный подвешенный конец несущего троса с натяжной муфтой надевают на анкерный крюк, полиспаст ослабляют, отсоединяют его от троса и снимают с крючка.

Промежуточные крепления троса выполняются на струнах из стального каната.

Окончательную регулировку подвески тросовых кабельных проводок осуществляют с помощью натяжной муфты.

Несущие тросы заземляют в двух точках на концах линии. На линиях с нулевым проводом несущий трос присоединяется к нему гибкой медной перемычкой сечением 2,5 мм2, а на линиях с изолированной нейтралью — к шине, соединенной с контуром заземления. Не допускается использование несущего троса в качестве заземляющего (нулевого) проводника.

Допускается заземление несущего троса приваркой свободного конца петли или гибкой стальной перемычки ПГС-35 длиной 600 мм к сети заземления помещения.

При небольшом объеме работ тросовая кабельная проводка может быть заготовлена непосредственно на месте, где она должна монтироваться.

Заготовку узлов тросовых проводок производят по замерам, выполненным на месте монтажа, или рабочим чертежам без предварительных замеров по месту. В первом случае электромонтажник-замерщик составляет эскизы линий тросовой кабельной проводки, на которых фиксирует точные размеры между торцовыми креплениями к стенам или колоннам, промежуточные подвески. Во втором случае составляют эскиз-заказ по рабочему чертежу. Длину троса определяют по размерам помещения, указанным на чертеже. В типовом эскизе указывают также вид анкерного крепления, марки кабелей и их необходимые для прокладки длины.

Заготовку, обработку кабелей и их крепление к тросу выполняют на технологических линиях. Незащищенные кабели укрепляют на тросе пластмассовыми клицами, рассчитанными при промежуточном креплении кабеля массой до 5 кг. Расстояние между клицами обычно 1,5 м. Допускается непосредственное крепление кабеля к тросу (в сухих и влажных помещениях) поливинилхлоридной перфорированной лентой с кнопками или пряжками через каждые 0,5 м.

Защищенные кабели прикрепляют к тросу клицами, стальными полосками с пряжками и пластмассовыми полосками с кнопками.

В табл. приведены кабели с бумажной пропитанной изоляцией, рекомендуемые для прокладки в воздухе.

Крепление проводов и кабелей к тросу: а — клицами; б, в — стальными полосками с пряжками, г — пластмассовыми полосками с кнопками.

Рекомендации по преимущественному применению кабелей с бумажной пропитанной изоляцией при прокладке в воздухе*

* Случаи прокладки в воздухе в помещениях общего назначения.

** Применяется при наличии химически активной среды.

Тросы

Найдено в категориях:

  • Тросы стальные без оплетки (97)
  • Тросы стальные в оплетке ПВХ (43)

Трос 4/5 мм стальной в оплетке ПВХ (100м) (Трос 4/5)

  • Код товара 9898273
  • Артикул Трос 4/5
  • Производитель ТАНИС

С этим покупают Посмотреть

Трос 2/3 мм стальной в оплетке ПВХ (200м) (Трос 2/3)

  • Код товара 1169746
  • Артикул Трос 2/3
  • Производитель ТАНИС

С этим покупают Посмотреть

Трос 3/4 мм стальной в оплетке ПВХ (100м) (Трос 3/4)

  • Код товара 7908574
  • Артикул Трос 3/4
  • Производитель ТАНИС

С этим покупают Посмотреть

Трос 6/8 мм стальной в оплетке ПВХ (100м) (Трос 6/8)

  • Код товара 313515
  • Артикул Трос 6/8
  • Производитель ТАНИС

Трос 8/10 мм стальной в оплетке ПВХ (50м) (Трос 8/10)

  • Код товара 9883507
  • Артикул Трос 8/10
  • Производитель ТАНИС

С этим покупают Посмотреть

Трос 1/2 мм стальной в оплетке ПВХ (200м) (Трос 1/2)

  • Код товара 863459
  • Артикул Трос 1/2
  • Производитель ТАНИС

Трос 5/6 мм стальной в оплетке ПВХ (150м) (Трос 5/6)

  • Код товара 4019547
  • Артикул Трос 5/6
  • Производитель ТАНИС

Трос DIN3055 1,0мм стальной оцинкованный (DIN3055-1.1)

  • Код товара 609114
  • Артикул DIN3055-1.1
  • Производитель Крепдил

С этим покупают Посмотреть

Трос DIN3055 2,0мм стальной оцинкованный (DIN3055-2)

  • Код товара 39036
  • Артикул DIN3055-2
  • Производитель Крепдил

Трос DIN3055 1,5мм стальн. оцинкованный (500м)

  • Код товара 2485160
  • Артикул —
  • Производитель no name

Анкер забивной TAP

В ассортименте компании ЭТМ появился FRIULSIDER: анкер забивной TAP

Саморезы, которые экономят ваше время в 2 раза

Усиленные саморезы PROFFIX обеспечивают надежное крепление изделий и конструкций к гипсокартону, дереву и металлу, экономя ваше время в 2 раза.

  • Покупателям
    • Способ оплаты
    • Доставка
    • Акции
    • Скидки и баллы
    • Адреса магазинов
    • Договор оферты
  • Компания ЭТМ
    • О компании
    • Сервис iPRO
    • Электрофорум
    • ЭТМ Вакансии

Центр поддержки и продаж

  • Электрика
  • Свет
  • Крепеж
  • Безопасность

Мы в социальных сетях

  • Повышение квалификации
  • Часто задаваемые вопросы
  • Нашли ошибку?
  • Центр обращений

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Сайт использует файлы cookie с целью повышения удобства пользования сервисом. Продолжая использовать наш сайт, вы даёте согласие на обработку cookie-файлов.

ДОМОСТРОЙСантехника и строительство

  • Главная
  • Связаться с нами
  • Четверг, 12 декабря 2019 1:07
  • Автор: Sereg985
  • Прокоментировать
  • Рубрика: Строительство
  • Ссылка на пост
  • https://firmmy.ru/

Область применения

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабели в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Подготовительные работы

Для начала нужно определиться с проводом и его сечением. О том, как рассчитать сечения кабеля, мы рассказывали в соответствующей статье. После этого нужно померить длину с учетом всего маршрута прокладки электропроводки от автомата до щитка распределения. При выборе троса и элементов подвеса нужно учитывать вес провода на данном участке, с трехкратным запасом прочности. Поскольку в сложных погодных условиях нагрузка на подвесную конструкцию возрастает, может стать причиной обрыва и обесточивания. В основном используют стальной оцинкованный трос диаметром от 4,6 до 6,8 мм. В тех случаях, когда длина подвеса невелика, а вес такой, что можно пренебречь, вместо тросовой электропроводки можно использовать струнную (натягивается оцинкованная стальная проволока или покрытая лаком горячекатаная проволока от 5 до 10 мм).

Технология монтажа

Сначала нужно закрепить на выбранном участке анкера и элементы крепления тросовой электропроводки. В большинстве своем это стальные пластины стянуты с двух сторон стены шпильками, и приваренными к ним кольцами для подвеса троса. Натяжение крепления делается для усиления и избежания их выпадания, распределения веса нагрузки равномерно по стене, а не в точках крепежа.

Далее нужно закрепить с одной стороны трос специальными петлевыми тросовыми зажимами, с другой стороны максимально натянуть, и винтовыми муфтами добрать до состояния струны.

Высота подвеса не должна быть ниже 2,75 метров над пешеходной зоной, и не менее 6 метров над автомобильным проездом. Все нормы воздушной электропроводки, в том числе и расстояние между опорами, указаны на схеме:

После монтажа струны приступают к подвязке кабеля бандажом. Чтобы подвесить тросовую электропроводку на улице, можно использовать пластиковые хомуты, полосы оцинкованного железа, вязальную оцинкованную проволоку. Расстояние между бандажом 50-80 см.

Рекомендация из практики

При использовании вязальной проволоки нужно предотвратить врезание жилы в изоляцию, для этого делается прокладка между бандажом и проводом из изоляционного материала. Площадь намотки бандажа должна быть максимально распределена путем укладки 7-10 витков бандажа. При использовании пластиковых хомутов, уточните их эксплуатационные данные. В противном случае зимой в мороз или очень горячее лето, обнаружите рассыпавшиеся хомуты.

При наружной прокладке кабеля по тросу необходимо также защитить линию от воздействия среды на изоляцию, поэтому рекомендуется протянуть ее в гофре, как показано на фото ниже. Это снизит потом затраты на эксплуатацию и восстановление тросовой проводки.

При небольшой протяженности пролета или отсутствии возможности крепления к тросу кабеля на месте установки, существует возможность сборки подвеса на земле. Уже подготовленную конструкцию можно натянуть и прикрепить.

Следуя нашей инструкции вы сможете самостоятельно провести электропроводку к отдельно стоящим строениям на даче. Также рекомендуем просмотреть полезное видео, в котором показывается, как сделать петлю на тросе своими руками:

Вот и все, что хотелось рассказать вам о том, как выполнить монтаж тросовой электропроводки своими руками. Как вы видите, прокладка кабеля по тросу является достаточно трудоемким мероприятием, однако все же под силу домашнему мастеру!

Будет интересно прочитать:

Проведение электрической части в земле — затратное и хлопотное мероприятие. На участке предварительно прокапывают траншеи, приобретают специальные кабели. Дороговизна и трудоемкость заставляет искать более простые решения. Проще и дешевле обходится воздушное крепление, в особенности струнное, когда осуществляет крепление троса к кабелю. Оно позволяет снизить затраты на материалах, технике, а также привлечении рабочей силы.
Существенным ограничением применения технологии может стать лишь протяженность и большие растения между объектами. Когда строения расположены рядом, лучшим решением является монтаж тросовой электропроводки. На складах, цехах и в других производственных помещениях он просто незаменим. Главное, правильно и надежно закрепить элементы. Иначе это чревато обрывом кабеля и соответствующими негативными последствиями.

Подготовительные работы к тросовому монтажу

Чтобы провести работы качественно, необходимо верно рассчитать сечение кабеля. Этот параметр находится в прямой зависимости от суммарной мощности подключаемых электроприборов. Следующим этапом измеряют расстояние между автоматом и распределительным щитком. Обязательно учитывают все подъемы и повороты. Когда проведены все необходимые расчеты, выбирают трос.
Он должен выдерживать нагрузку, оказываемую прокладываемым кабелем на всей протяженности маршрута. Чтобы исключить вероятность обрыва при наружном монтаже, прочность троса и подвесных элементов высчитывают по трехкратному весу кабеля. Чаще всего берут оцинкованный трос с диаметром от 4,5 и до 6,7 миллиметров. Струнный способ предполагает использование оцинкованной стальной проволоки либо горячекатаную покрытую лаком с толщиной от 0,5 см.

Как правильно закрепить трос?

Основа должна быть прочной и надежной, хорошо закрепленной. Монтаж кабеля с тросом проводят посредством анкерных крепежей. Они фиксируются с двух сторон стены или другой основы с помощью болтов либо шпилек. Это позволяет равномерно распределить нагрузку и исключить возможность выпадения крепежных элементов из стены.
Расстояние между анкерами, которые расположены в непосредственной близости друг от друга, должно быть меньше 100 метров. Чтобы обеспечить большую надежность крепления, каждые 30-40 сантиметров монтируют дополнительные анкера. Между тросовыми подвесами шаг составляет от 70 и до 90 сантиметров.
Конструкцией предусмотрен специальный петлевой зажим и винтовая муфта, ручная лебедка либо полиспаст. Они располагаются на противоположных сторонах. Наличие данных элементов позволяет поднимать и натягивать трос, а также менять его прочность и устойчивость. Его заземляют. Ни в коем случае нельзя использовать его в качестве заземления.
Степень натяжения не должна быть максимальной. Трос не должен провисать. Чересчур усердствовать при натягивании троса тоже нельзя. Перенапряжение, возникающее при воздействие низких температур, может привести к том, что он лопнет.

Как осуществляется крепление кабеля?

Существует несколько способов зафиксировать кабель. Наибольшей популярностью пользуются следующие:

  • посредством тросовых подвесов;
  • непосредственно к самому тросу;
  • предварительной прокладкой в лоток, трубу и другие конструкции, которые затем крепят к тросу.

У каждого способа есть свои особенности. Они обязательно учитываются при выборе.

Особенности способов крепления

Применение конструкции в виде лотка, короба либо трубы позволяет обеспечить дополнительной защиты проводы от пагубного воздействия окружающей среды. Данный способ крепления целесообразно применять там, где на кабель непосредственно влияют как низкие, так и высокие температуры.
Металлические крепления менее универсальны и требуют дополнительных мер предосторожности. Они не должны нарушать изоляцию прокладываемого кабеля. Иными словами, необходимо использовать дополнительные элементы, подкладываемые под стальные и железные пряжки, к примеру, изоляционный материал.

Крепление кабеля непосредственно к тросу осуществляется посредством различных фиксаторов — листов оцинкованного железа, стальных полосок, пластиковых хомутов. Первые два варианта крепежей считаются предпочтительными. Пластиковые элементы подбирают с учетом условий эксплуатации, чтобы они не требовали замены каждый сезон.

Самодельный подвес

Специальные подвесы продаются в строительном магазине. Если объем работ небольшой, сделать данную конструкцию можно самостоятельно. Для сборки крепежа:

  • круглогубцы и кусачки;
  • стальная оцинкованная мягкая проволока;
  • стержень, чей диаметр должен быть больше прокладываемого кабеля.

Проволоку с помощью кусачек нарезают на отрезки длинной от 25 и до 30 см. В середине каждой заготовки, используя круглогубцы, делают воздушную петлю. Она должна соответствовать диаметру прокладываемого троса, который затем продевают в них.
Проволоку начинают наматывать на стержень, формируя части для поддержания кабеля. Сначала наматывают один, а потом другой свободный конец. Шаг спирали должен равняться примерно 2 сантиметрам. Такие несложные манипуляции позволяют получить самодельный навес.
Прокладка кабеля по тросу осуществляется в определенном порядке. Трос закрепляют на одном строении. На него с шагом 60-80 см надевают подвесы, в которые продевают кабель. Далее, трос с кабелем закрепляют на другом здании. Аналогичного порядка придерживаются и при монтаже внутри помещения.

Можно ли заменить трос канатом?

Нередко некоторые решают использовать не трос, а канат. Делать такую замену нельзя, поскольку он не обладает требуемыми свойствами. Тканевые волокна легко разрушаются под воздействием внешних негативных факторов. Канат легко растягивается, перетирается и даже рвется. Потеря прочности чревата провисанием. Если провод оборвется, это создаст опасную ситуацию, когда электрический ток может убить находящегося рядом человека.

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕРм 08-02-149-01

Наименование Единица измерения
Кабель до 35 кВ, подвешиваемый на тросе, масса 1 м кабеля: до 1 кг 100 м кабеля
Состав работ
01. Установка и снятие лебедки. 02. Установка и снятие барабана. 03. Установка и снятие роликов. 04. Монтаж и демонтаж переговорной связи. 05. Прокладка троса и кабеля. 06. Проверка состояния изоляции кабеля до и после прокладки. 07. Маркировка.

Расценка не содержит накладных расходов и сметной прибыли, соответственно указаны прямые затраты работы на период 2000 года (цены Московской области), которые рассчитаны опираясь на нормативы 2009 года. Для дальнейших расчётов, данную стоимость необходимо умножать на индекс перехода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1

Всего (руб.) Оплата труда рабочих Эксплуатация машин Оплата труда машинистов Стоимость материалов Трудозатраты (чел.-ч)
3975,25 164,5 2360,25 216,68 1450,5 17,1

ВСЕГО ПО РАСЦЕНКЕ: 3 975,25 Руб.

Посмотрите стоимость этого норматива в текущих ценах открыть страницу

Посмотрите ресурсную часть расценки в нормативе ГЭСНм 08-02-149-01

При использовании в смете, расценка требует индексации для перевода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года в ценах 2000 года.

Прокладка кабелей на стальных канатах

Анализ существующих темпов реконструкции и технического переоснащения электрических сетей на объектах страны показывает, что при нынешнем состоянии вопроса количество объектов, где потребуется реконструкция электрических кабельных линий, достигнет 40%. Прокладка кабельных линий требует использования новейших технических разработок и использования современных технологий. Основной документ, который регламентирует прокладку кабельных линий электропередачи, это ПУЭ, глава 2.3. В соответствии с ним прокладка кабельных линий может осуществляться в земле, трубах, железобетонных лотках, кабельных сооружениях (кабельные туннели, каналы, короба, блоки, шахты, этажи, двойные полы, кабельные эстакады, галереи, камеры, подпитывающие пункты), производственных помещениях и под водой. В ПУЭ отражены требования к этим способам прокладки кабеля. Однако иногда данные способы прокладки или не рациональны или невозможно реализовать в силу ряда причин: отсутствие возможности вести земляные работы, невозможность проложить подземные коммуникации, значительные материальные затраты по сравнению с функционируемым объектом и т.д. Остается один способ прокладки кабеля по воздуху. Требования к прокладке кабельных линий по воздуху на канатах в ПУЭ не отражены.

Достоинство данного способа прокладки — простота выполнения по сравнению с прокладкой подземных коммуникаций и возможность использования существующих строительных конструкций.

Требования к данному способу прокладки отражены в СНиПе 3.05.06-85 «Электротехнические устройства». Данный вид прокладки распространяется как на кабели напряжением до 1000 В, так и на 220 кВ.

При выборе данного способа монтажа электропроводок силовых, осветительных и вторичных цепей напряжением до 1000 В переменного и постоянного тока, прокладываемых внутри и вне зданий и сооружений, должны применяться небронированные кабели с резиновой или пластмассовой изоляцией сечением до 16 мм 2 .

Кабели (в поливинилхлоридной, найритовой, свинцовой или алюминиевой оболочках с резиновой или поливинилхлоридной изоляцией) надлежит закреплять к несущему стальному канату или к проволоке бандажами или клицами, устанавливаемыми на расстояниях не более 0,5 м друг от друга. В местах перехода кабелей с каната на конструкцию они должны быть разгружены от механических усилий. Стрела провеса стального каната в пролетах между креплениями его на опорах должна быть в пределах 1/40 — 1/60 длины пролета. Сращивание канатов в пролете между концевыми креплениями не допускается.

При прокладке на стальном канате кабелей напряжением выше 1000 В нет органичений по маркам. При этом следует учесть, что в местах жесткого крепления небронированных кабелей со свинцовой или алюминиевой оболочкой на конструкциях должны быть установлены прокладки из эластичного материала (например, листовая резина, листовой поливинилхлорид); небронированные кабели с пластмассовой оболочкой или пластмассовым шлангом, а также бронированные кабели допускается крепить к конструкциям скобами (хомутами) без прокладок.

Расстояния между подвесками кабеля должны быть не более 800 — 1000 мм. Стрела провеса каната после подвески кабелей должна быть в пределах 1/40 — 1/60 длины пролета. Анкерные концевые конструкции должны быть закреплены к колоннам или стенам здания. Крепление их к балкам и фермам не допускается. Марка и диаметр каната должны выбираться в соответствии с возможными статическими и динамическими нагрузками.

Стальной канат и другие металлические части для прокладки кабелей на канате вне помещений независимо от наличия гальванического покрытия должны быть покрыты смазкой (например солидолом). Внутри помещений стальной канат, имеющий гальваническое покрытие, должен быть покрыт смазкой только в тех случаях, когда он может подвергаться коррозии под действием агрессивной окружающей среды.

Для подвеса кабелей следует использовать стальные канаты общего применения по ГОСТ 3067-88, 3070-88, 3068-88, 3067-88, 3064-80.

Сечение канатов общего назначения по ГОСТ 3067-88, применяемых как различные поддерживающие, приведено на рис. 1.

Технические характеристики каната двойной свивки типа ТК конструкции 6×19(1+6+12) + 1×19(1+6+12) приведены в табл. 1.

Сечение канатов общего назначения по ГОСТ 3070-88, применяемых как различные поддерживающие, приведено на рис. 2.

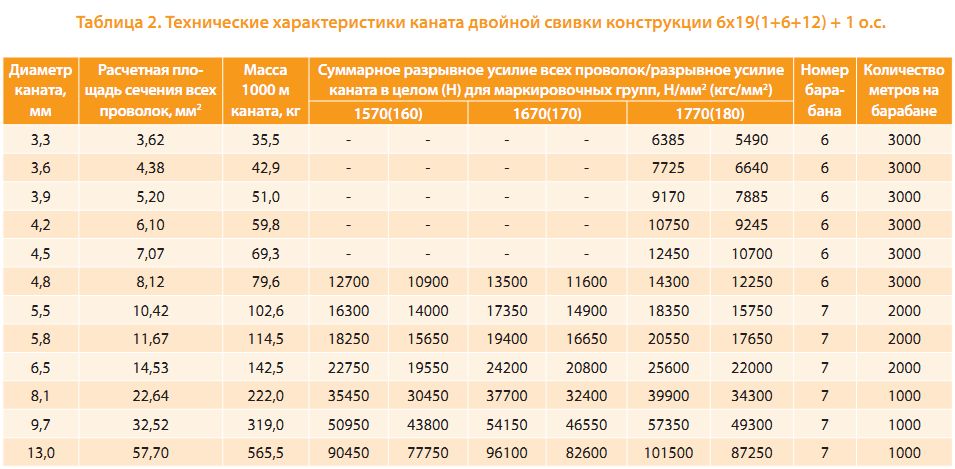

Технические характеристики каната двойной свивки конструкции 6×19(1+6+12) + 1 о.с. приведены в табл. 2.

Сечение канатов общего назначения по ГОСТ 3068-88, применяемых как различные поддерживающие, приведено на рис. 3.

Технические характеристики каната двойной свивки конструкции 6×37(1+6+12+18) + 1×37 (1+6+12+18) приведены в табл. 3.

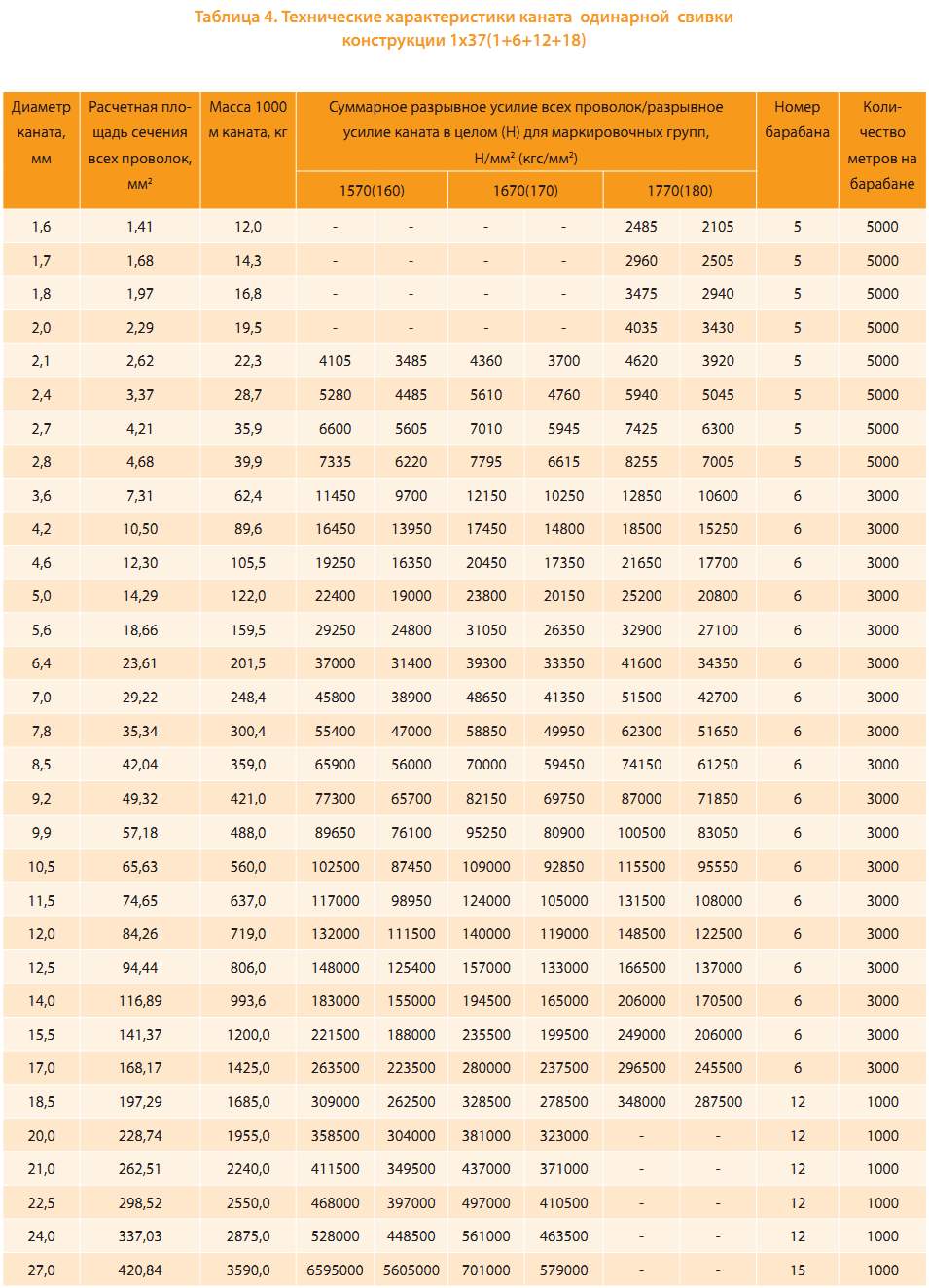

Сечение канатов, применяемых на подвесных дорогах по ГОСТ 3064-80, приведено на рис. 4. Технические характеристики каната одинарной свивки конструкции 1×37(1+6+12+18) приведены в табл. 4.

При прокладке кабеля на стальном канате заземление каната, катанки или стальной проволоки, используемых в качестве несущего троса, должно быть выполнено с двух противоположных концов присоединением к магистрали заземления или зануления сваркой. Для оцинкованных канатов допускается болтовое соединение с защитой места соединения от коррозии.

Металлические оболочки и броня силовых и контрольных кабелей должны быть соединены между собой гибким медным проводом, а также — с металлическими корпусами муфт и металлическими опорными конструкциями. Сечение заземляющих проводников для силовых кабелей должно быть, мм 2 :
• не менее 6 для кабелей сечением жил до10 мм 2 ,
• не менее 10 для кабелей сечением жил от 16 до 35 мм 2 ,
• не менее 16 для кабелей сечением жил от 50 до 120 мм 2 ,
• не менее 25 для кабелей сечением жил от 150 до 240 мм 2 .

В.В. Гудков — заместитель заведующего кафедрой электроснабжения и диагностики электрооборудования Московского института энергобезопасности и энергосбережения, кандидат технических наук

Нашли ошибку? Выделите и нажмите Ctrl + Enter

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
