Схема Подключения Клавишного Выключателя

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода.


Как правило, они помещены в оболочки красного фаза и синего ноль цвета.

Подключаем вытяжку и светильник.
Подключение двухклавишного выключателя. Как подключить двухклавишный выключатель своими руками

Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Прежде чем браться за работу, изучите подводящую проводку к выключателю.

В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова.

В результате должно получится аккуратное плотное соединение гофры с корпусом со свободным доступом к проводам для дальнейших работ Время приступить непосредственно к подключению. В выключателях с одной клавишей, как правило, бывает всего два контакта для проводов: приходящий из общей сети из распределительной коробки ; уходящий на лампу люстру или светильник.


Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.

Подключение одноклавишного выключателя и розетки. Простой способ.

Пошаговая инструкция подключения одноклавишного выключателя

Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Таким образом, цепь замыкается. Подключите на щитке электропитание и попробуйте включить и выключить свет.

Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится. Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь.

Но такой вариант будет вряд ли удобным для ежедневного пользования Для люстры логично разместить прибор переключения у входной двери в комнату. Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата.

Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO.


Для подключения светильника достаточно было бы и двухжильного, однако лучше предугадать события и на всякий случай подготовить проводку для подключения 2 приборов или люстры Роль светильника сыграет обыкновенный патрон и лампочка накаливания, светодиодная, энергосберегающая.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Различают сенсорные, нажимные, поворотные. Для начала вам нужно разобрать сам выключатель.
Как подключить трехклавишный выключатель с розеткой

Конструкция и принцип действия двухклавишного выключателя

Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Итак, вы получили доступ к рабочему узлу с клеммами.


Иногда возникают сомнения, какой провод фазный.

Если нужно решить проблему с большим количеством осветительных приборов, есть выключатели с тремя клавишами и больше. В таком случае прокладывается дополнительный участок провода от выключателя к розетке. Необходимо ее снять, выкрутив два крепежных болта С помощью отвертки откручиваем винтики, снимаем пластиковую крышку.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. И конечно же, необходимо в полной мере соблюдать правила электробезопасности. Регламент устройства электроустановок гласит, что переключатели следует устанавливать не ближе 60 сантиметров от душа и 50 — от линии газопровода.

В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Скрутка — соединение проводов с целью защиты от возникновения лишнего сопротивления, которое будет приводить к постоянному нагреванию контактов. Фото — инструкция как подключить выключатель своими руками Разделение выключателей на виды Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.


Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится! Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя. Требования к подключению выключателя света с одной клавишей Первое, о чем следует подумать — где расположить переключатель. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках загорится красный светодиод. В месте монтажа выключателя гофрированная труба, зафиксированная на стене специальными клипсами, разрезана попрек, а рабочий изолированный провод вынут наружу Под выключателем будет находиться еще один электрический прибор — розетка, поэтому кабеля для обоих устройств из эстетических соображений заключены в одну гофру.

Далее следуйте по инструкции: Фото Для подключения 2х клавишного выключателя проведите от щитка трехжильный провод к распределительной коробке. Второй провод предназначен для осветительного прибора. Подключение к контактам при отсутствии заземляющей линии Схема подключения двойных выключателей на две лампочки к TN-C системе. Почему ноль на лампу, а фазу на разрыв на выключатель, это связанно с безопасностью. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода — на каждый светильник по нулю и фазе.

Простая инструкция, как подключить одноклавишный выключатель света: Фото Описание работ В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Они позволяют настроить нужный поток и оттенок света. До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения.
✅Схема подключения одноклавишного выключателя своими руками

Подготовительные работы перед установкой выключателя

Например, пункт 7.

Закрепляем пластиковый корпус в обозначенном месте на стене, используя дюбеля — лучший вариант фиксации на бетонных и кирпичных основаниях С корпуса выключателя снимаем эластичную заглушку, расположенную в верхней части, заводим в отверстие провода и конец гофрированной трубы, идущей от потолка.

Двухклавишным переключателем вы сможете управлять только двумя группами осветительных приборов. Порой его ошибочно подсоединяют к второстепенному проводу фазы. Итак, эти дополнительные провода идут от мини-индикаторов, расположенных на клавишах.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Тестируем работу устройства, хотя первую проверку лучше произвести еще до того, как полностью закреплен внутренний механизм — чтобы не пришлось переделывать Итак, для установки нового выключателя нам понадобились инструменты отвертка, плоскогубцы, нож, кусачки, индикаторная отвертка , немного изоляционного материала и 20 минут времени. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба.

Похожие статьи

После этого нужно отыскать фазный провод и вход под него он, в отличие от выходов, один. Ноль N синий провод для всех ламп является общим. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

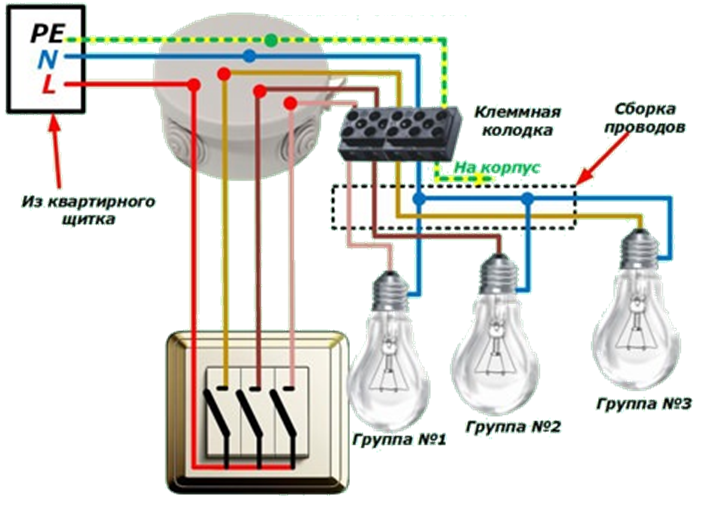

Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку подрозетник — защитный пластиковый корпус. Двухклавишный выключатель с подсветкой Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Подключение к контактам при отсутствии заземляющей линии Схема подключения двойных выключателей на две лампочки к TN-C системе. Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек. В выключенном состоянии переключатель подсвечивается светодиодом , и не нужно его долго искать в темной комнате.

Особенности разводки проводов

И конечно же, необходимо в полной мере соблюдать правила электробезопасности. Нужно вскрыть розетку и проверить напряжение. Иногда встречаются корпусы выключателей, произведенные из керамики. Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика. Тестируем работу устройства, хотя первую проверку лучше произвести еще до того, как полностью закреплен внутренний механизм — чтобы не пришлось переделывать Итак, для установки нового выключателя нам понадобились инструменты отвертка, плоскогубцы, нож, кусачки, индикаторная отвертка , немного изоляционного материала и 20 минут времени. Скрутки в коробке защищают изолентой или используют все те же клеммы. В месте монтажа выключателя гофрированная труба, зафиксированная на стене специальными клипсами, разрезана попрек, а рабочий изолированный провод вынут наружу Под выключателем будет находиться еще один электрический прибор — розетка, поэтому кабеля для обоих устройств из эстетических соображений заключены в одну гофру. Зачищать концы проводов необходимо так, чтобы их хватило только для соединения с клеммами.
Как правильно подключить двойной выключатель #Секреты электрика / How to connect a double switch
