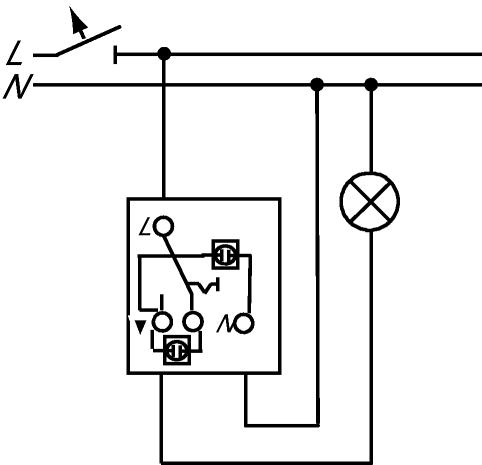

Как подключается одноклавишный коммутатор, видно на нижнем рисунке.


Электрическая цепь при этом разомкнута.

В этом варианте нам понадобится не проходной выключатель одна клавиша , а выключатель перекидной переключатель , который с большой натяжкой назвать выключатель проходной двухклавишный.
Устройство и схемы подключения ТЭН

Подключение проходного одноклавишного выключателя На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест.

Схема выключателя две клавиши с подсветкой Примечание: Обращу внимание, что использование слова лампа весьма условное. Монтаж проводки освещения Фактически, монтаж проводки освещения, скажем люстры, делается так: Три кабеля электропроводки, от светильника, от выключателя и от светильника заводятся в распределительную коробку.

Наш интернет-магазин уходит в отпуск на 7 дней и не будет работать с 7 июля г.

Жилы кабеля 9, кабеля 23, кабеля 12 номера При использовании этого выключателя ранее зажженные осветительные устройства будут отключены, а еще не горящие — включены.


Допускается к буквенным обозначениям добавлять цифры, указывающие порядковый номер полюса или обмотки.

Подключение двухклавишного выключателя.Схема подключения двухклавишного выключателя света

Оформить заявку

Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию. Вариант разводки проводов для подключения двухклавишных проходных выключателей.

Таблица перечня проводов, жгутов и кабелей оформляется по форме, приведенной на рис.

В середине помещения человек может выключить освещение на первой группе и включить его на второй группе светильников, а дойдя до конца коридора, полностью отключить освещение в помещении.

Рисунок 7. Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди.


Внешне проходной двухклавишный выключатель похож на обычный двойной.

Реализация такой схемы управления довольно простая, ее изображение показано на рисунке ниже. Такие устройства практически полностью идентичны двухклавишным приборам с той лишь разницей, что они разделяют лампы светильника на три группы.

Внешне проходной двухклавишный выключатель похож на обычный двойной. Систему освещения и электроснабжения со всеми ее особенностями следует брать во внимание при расчетах сетей водоснабжения.
Как читать электрические схемы. Урок №6

Читайте также: Энергоаудит зданий

Новые статьи на e-mail

Также говорил, что вся сборка схемы освещения производится в распределительной коробке. Однако, на практике, такую принципиальную схему установки одноклавишного выключателя получиться реализовать не везде.

Также обратите внимание, сто в схеме 2 используется двухклавишный проходной выключатель, а в схеме 3 проходной переключатель.

Выключатель освещения всегда должен разрывать фазный проводник!

Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной — три контакта. Пример схемы управления с трех мест показан на рисунке 7. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Все светильники или лампы делятся на две группы. Выключатель освещения всегда должен разрывать фазный проводник!

Внутреннее устройство


Главное, что поврежденный провод можно всегда заменить. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью. Наш интернет-магазин уходит в отпуск на 7 дней и не будет работать с 7 июля г. Данные выключатели имеют особую контактную группу и одну клавишу. На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек.

На рисунке показана схема такого подключения. Схема и таблица коммутации переключателя SPAMEL Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются. В длинных помещениях и комнатах жилых домов могут использоваться именно такие приборы, позволяющие управлять осветительными устройствами из двух мест.

На рынке сегодня представлены также трехклавишные выключатели. Другими словами, проходной выключатель рассчитан на два рабочих состояния: Вход подключен к выходу 1; Вход подключен к выходу 2. Схематическое изображение установки двойного управления освещением Синим цветом обозначен нулевой провод, красным — фаза. Ниже представлен пример такой схемы подключения выключателей. Примерно так следует развести провода по помещению.
Подключение трехфазного двигателя по схеме звезды и треугольника

Многопозиционные коммутаторы модульного типа

Другими словами, проходной выключатель рассчитан на два рабочих состояния: Вход подключен к выходу 1; Вход подключен к выходу 2.

Схема включения освещения с двух разных мест Обозначения на рисунке: А, В — переключатели; L — осветительный прибор. Схема и таблица коммутации переключателя SPAMEL Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Николай Николаевич Павлов January 2, Интернет-магазин начинает свою работу в году с 3 января! Наш интернет-магазин уходит в отпуск на 7 дней и не будет работать с 7 июля г. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах.

Допускается также указывать наименование и тип разъемов, к которым присоединяется внешний монтаж. Схема включения освещения с двух разных мест Обозначения на рисунке: А, В — переключатели; L — осветительный прибор.

6.5. Схемы подключения

Монтажные схемы освещения Выше я говорил о разнице монтажных и принципиальных схем освещения. Схематическое изображение установки двойного управления освещением Синим цветом обозначен нулевой провод, красным — фаза. Контакт выключателя коммутирует фазу. Главное — это определить общие контакты.

Схема не измениться, если слово лампа заменить на группу светильников, соединенных параллельно. Пример схемы управления с трех мест показан на рисунке 7. Фазный провод подключается к входному контакту одного из проходных выключателей.

Где применяется подобная система управления освещением?

Схема подключения выключателя к люминесцентному светильнику В статье Схемы подключения люминесцентных ламп я показывал схемы подключения люминесцентных светильников. Рисунок 9. Схемы подключения Схема подключения показывает внешние подключения изделия. Схема подключения выключателя напрямую зависит от тех задач, которые стоят перед определенным выключателем, то есть управление тем или иным светильником или группой светильников.

Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. Схема подключения выключателя к люминесцентному светильнику В статье Схемы подключения люминесцентных ламп я показывал схемы подключения люминесцентных светильников.
Схема подключения двухклавишного выключателя
