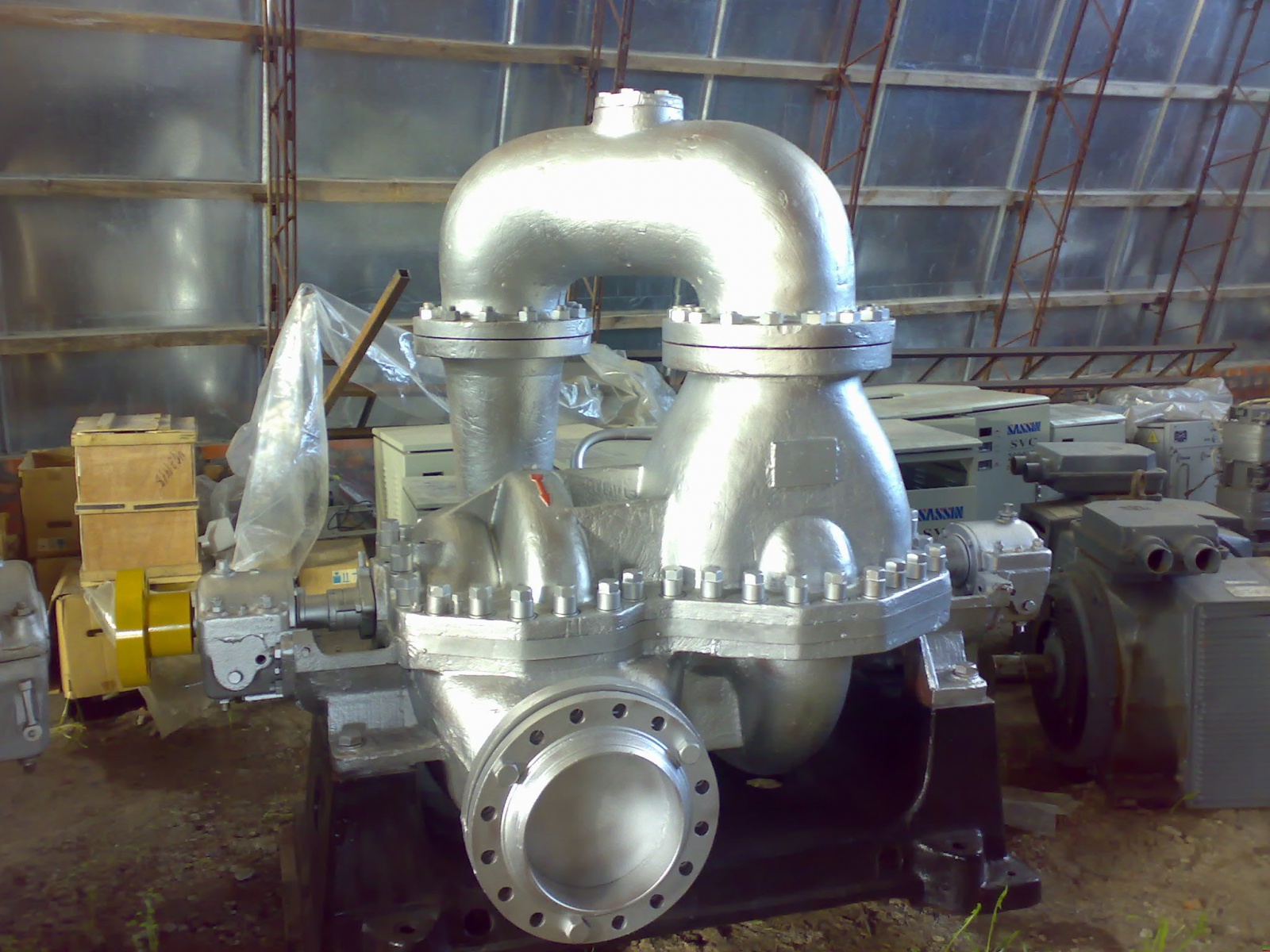

Насосы сетевые СЭ: что это такое и сфера применения

Перекачивание горячей воды в контуре теплосетей — основная задача, для решения которой применяются электрические сетевые насосы. Подобные устройства рассчитаны на взаимодействие с жидкостями температурой до 180 градусов Цельсия, очищенными от сторонних примесей. Конфигурация обеспечивает удобство монтажа в условиях любых промышленных и производственных объектов, простоту сервисного обслуживания, а также продолжительный эксплуатационный срок. Практика показывает, что такое оборудование, как сетевые насосы СЭ исправно служат от 10 до 20 лет — в первую очередь, благодаря большому запасу прочности, достигаемому за счет использования в производстве корпуса стали и чугуна.

Основные технические характеристики

Производство центробежных моделей спирального типа основывается на технологии, предусматривающей размещение рабочего вала в горизонтальной плоскости, а также наличие рабочих колес двухстороннего хода. Аналогичное расположение разъема кожуха облегчает плановую или срочную замену износившихся элементов.

Технические характеристики сетевых насосов СЭ отличаются в зависимости от выбранного варианта. Получить представление о конкретной модели позволяет типовая маркировка. Так, в условном обозначении СЭ 800-100-11 содержится следующая информация:

  • СЭ — насос сетевой электрический.
  • 800 — показатель входного объема жидкости (в метрах кубических).
  • 100 — величина напора (в метрах).
  • 11 — порядковый номер, соответствующий выбранной модификации.

Изделия промышленного типа демонстрируют высокую эксплуатационную эффективность при работе с жидкостными составами, температура нагревания которых ограничивается предельным показателем в +180 °C. При этом уровень объемных концентрации абразивных фракций, величина которых составляет до 0,2 мм, не должен превышать значения в 5 мг/л транспортируемого вещества.

Исходя из применяемых конфигураций, можно выделить два основных вида моделей:

  • Одноступенчатые — упрощенная конфигурация, преимуществами которой являются простота монтажа и надежность эксплуатации, а также удобство планового сервисного обслуживания.
  • Двухступенчатые — предусматривают наличие спаренных комплектов, функционирующих последовательно, при этом показатель напора определяется емкостными характеристиками второй ступени.

Также различают центробежные, горизонтальные и спиральные вариации. Роторной опорой служит подшипник качения с картерной системой смазки. Для уплотнения вала применяется механическая набивка, к которой подводятся охлаждающее и запирающее вещества.

Стандартная комплектация предусматривает наличие следующих элементов:

  • Насос с подключенным вспомогательным трубопроводом.
  • Расположенные на патрубках ответные фланцы.
  • Электрический двигатель приводного типа.
  • Соединительная муфта.
  • Базовая рама общей или раздельной конфигурации.
  • Набор запасных частей и приспособлений для ремонтных работ.

В рамках производства проточных узлов применяются различные марки стали, а также серый чугун, из которого методом крупной отливки выполняются внешняя крышка и верхняя часть корпусной конструкции. Поверхность рабочего колеса подвергается процедуре хромирования. Интеграция уплотнителей, дополняющих конфигурацию, предусматривает использование металлических сплавов — покрытые специальным защитным составом, они сводят к минимуму вероятность образования коррозии в процессе непрерывной эксплуатации. При производстве рабочего вала применяется сортовой прокат, который производится из легированной стали конструкционного типа маркировки 40Х.

Назначение насосов

С функциональной точки зрения основной задачей конструкций спирального типа, оснащенных горизонтальными и центробежными колесами двухстороннего входа, является подача в закрытый контур тепловой сети воды, соответствующей температурным и фильтрационным критериям. Назначение сетевых насосов СЭ — перекачивать жидкость с напором до 140 метров, при условии, что тепловой агент не содержит избыточной концентрации абразивных твердых примесей. Стандартным температурным лимитом является нагрев до 180 градусов Цельсия, однако некоторые установки могут работать лишь при пороговом ограничении в 120 °C, что сужает спектр их применения.

Сфера применения

Наиболее распространенной практикой является монтаж рассматриваемых конструкций в котельных, а также их интеграция в структуру промышленных централизованных сетей и крупных бытовых ТЭЦ. Исходя из того, как работают насосы СЭ, появилось и соответствующее название, определяющее принадлежность к «сетевой» категории. Для различных модификаций подобных установок характерным считается наличие общих специфических особенностей. В первую очередь — размещение охладительной системы на водной основе непосредственно вместе с узлами уплотнения, а также изготовление рабочего колеса и кожуха из особого сплава чугуна, гарантирующего достаточные прочностные характеристики, важные с точки зрения безопасности эксплуатации.

Отопительные механизмы позволяют перекачивать большие объемы жидкости, и характеризуются высокой производительностью. Установка сетевого насоса СЭ https://energo1.com/catalog/promyshlennye_nasosy/nasosy_setevye_se/ не представляет особой сложности, и занимает минимум времени. Оборудование отличается неприхотливостью к обслуживанию — поломки встречаются крайне редко, и, как правило, обуславливаются несоответствием перегоняемой жидкости заданным характеристикам.

Резюме

Грамотный выбор насосных конструкций, основанный на показателях мощности и эффективности, гарантирует стабильную и бесперебойную работу системы подачи горячей воды. Современные модели сетевых электрических насосов СЭ позволяют повысить рентабельность ТЭЦ, и обеспечивают корректное функционирование магистрали в период повышенных нагрузок, связанных с началом отопительного сезона.
