Светодиодный прожектор своими руками: материалы, чертеж и схема, инструкция по сборке

Чтобы сэкономить на оплате электроэнергии, предпочтительно использовать светодиодные лампы. Для большей экономии подойдут фонари-прожекторы светодиодные, работающие от аккумулятора. Подробнее о том, как светодиодный прожектор своими руками, будет рассказано в этой статье.

Особенности конструкции

Фонари-прожекторы, оборудованные светодиодами, потребляют меньше электрической энергии. Обслуживание их минимальное, и малозатратное. Их срок работы – до 90 тыс. часов. Их можно устанавливать не только в комнате, но и на улице. Такие приборы не портятся из-за неблагоприятных негативных условий. Конструкция прожекторов позволяет им излучать много света.

Можно сделать самодельный светодиодный прожектор. Если и появятся поломки, исправить их будет несложно.

Led прожектор состоит из нескольких деталей:

  • Коробки-корпуса;
  • Скоб;
  • Матрицы. Диоды крепятся к плате, и защищены от повреждений специальными полимерами;
  • Драйвера.

Электрическая и техническая специфика

Если вы изготавливаете самодельный прожектор, предварительно уточните особенности его электроники. Так вы сможете качественно сделать работу, и исключить влияние высоких температур на прибор.

Полупроводники твердотельного типа негативно отзываются на перепады температурного режима. Это приводит к их деградации и снижению легирующих добавок.

Если активная панель прибора нагреется до критичной температуры от +60°С, снизится интенсивность излучаемого света или же случится полная поломка. Помните, чем выше мощность светодиода, тем меньше времени потребуется на выход из строя, т. к. будет перегреваться.

Когда будете изготавливать устройство в домашних условиях, позаботьтесь о создании качественной системы отведения тепла. Разделите излучатель на продуманное количество частей, и правильно расположите их. Выбор зависит от вас: параллельно или последовательно. Если изготавливается прожектор простого типа, можно установить только один элемент излучения.

Крепежно-составляющие элементы

Прежде, чем приступать к сборке мощного фонаря-прожектора, запаситесь деталями и составляющими. Если у вас есть автомобиль, часть составляющих найдутся дома. Оставшуюся часть можно докупить, или же взять у знакомых.

Для изготовления фонаря своими руками вам потребуется:

  • Светодиодная матрица, оборудованная драйвером. Такие детали установлены на столбах с фонарями, которые перестали работать. Вам останется лишь заменить лампы, которые вышли из строя. Можете купить новую деталь в магазине с электротоварами.
  • Корпус. Изготовить его можно из металлических деталей и фанеры. Для корпуса подойдет галогеновый фонарь. Можете найти старый, который вы используете для рыбалки или охоты, или же купить новый.
  • Провода для соединения деталей, и подключения устройства к электросети.
  • Фольга для отражателя. Приобрести этот материал можно в ближайшем магазине. Выбирайте ленты с высокой плотностью.
  • Цепкий клей.
  • Герметик.
  • Радиатор для охлаждения.

Из инструментов, которые пригодятся для изготовления фонарика, выделяют:

  • болгарку;
  • сварочный аппарат;

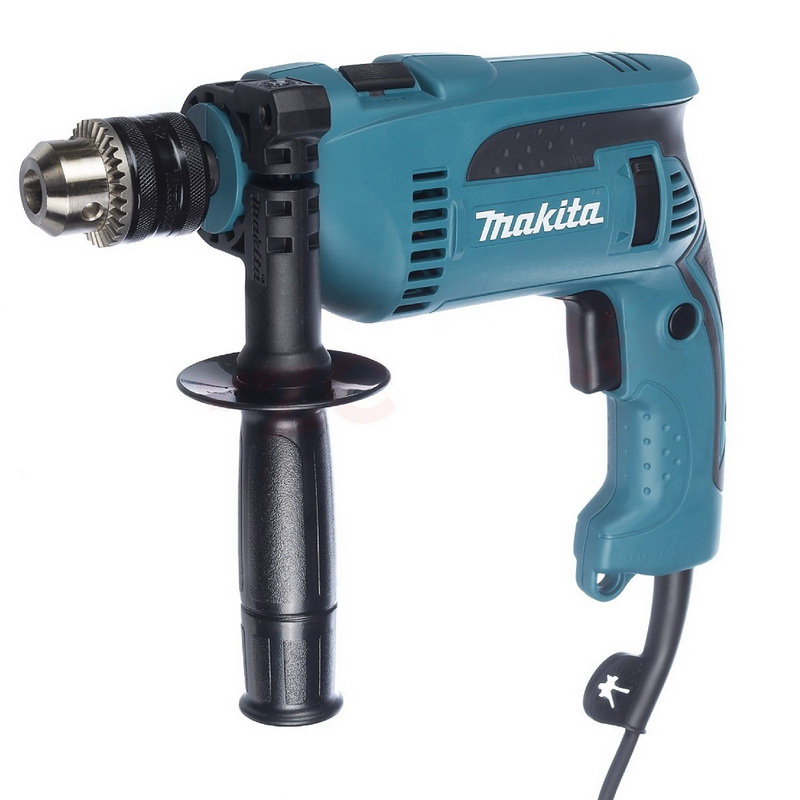

  • дрель, оборудованную сверлом;
  • паяльник;
  • припой.

Поэтапный процесс

Чтобы изготовить мини зенитный прожектор своими руками, придерживайтесь пошаговой инструкции. Подробнее о технологии сборки будет рассказано далее.

Чертеж и схема

Нужно изучить схему подключения светодиодов. Мощности одного излучающего элемента будет недостаточно. Поэтому подготовьте несколько штук.

Чаще всего в схеме предусмотрена только одна цепь, состоящая из нескольких или одного светодиода. Большинство схем работают по одному и тому же принципу: светодиоды подключаются к матрице, где установлен резистор, ограничивающий ток. Вместо электронного стабилизатора тока можно применить драйвер.

Корпус

Если вы выбираете корпус, это можно сделать несколькими способами:

  1. Сначала выберите «коробку», а после по ее размерам выбирать все необходимые детали. Воспользуйтесь этим вариантом, если важнее размеры прожектора и крепления.
  2. Если приоритетом является мощность прибора и поток света, корпус выбирайте в самую последнюю очередь.

Есть несколько методов подбора оболочки для фонаря-прожектора:

  • Воспользуйтесь старым ненужным прожектором — из фары или дальнобойным фонарем. Он может быть, как галогеновым, так и с лампой накаливания. Разберите его, и избавьтесь от старой начинки.
  • Корпус магазинный. Несмотря на затраты, этот способ более выигрышный в техническом и эстетичном плане. Также можно изготовить прожектор на штативе своими руками, так он будет выше.
  • Изготовьте корпус своими руками. Для этого воспользуйтесь подручными материалами.

При выборе корпуса учитывайте, что он должен быть многофункциональным: быть защитой внутренностей и радиатором для отвода тепла от светодиодов. Если прожекторы будут мощностью более 50 Вт, выбирайте алюминиевые конструкции. Они обладают большей теплопроводностью.

Выбор лампы

Чтобы выбрать лампу, воспользуйтесь такими параметрами:

  • Мощность готового прибора. Если прожектор менее 30 Вт, то создавать осветительный прибор смысла нет. Популярны варианты, мощностью от 50 Вт. Максимальное количество света дают прожекторы, мощность которых 100 Вт и более.
  • Напряжение. Чтобы не искать источник питания, задайте напряжение на 220 В. При желании можно установить светодиоды на 12 В для подпитки от автомобильной сети. Можно сделать аккумуляторный прожектор, вставив в него батарейки.

При выборе светодиодов отталкивайтесь от таких параметров:

  • напряжение светодиода;
  • рабочий ток.

Сбор

  • Приступать к сборке прожектора нужно с матрицы. Она формируется из светодиодов, к которым крепится резистор. Сборка осуществляется на фольге или навесу. Предварительно продумайте конструкцию отведения тепла.

  • Нужно сформировать отражатель. Для этого обклейте отсек со светодиодами фольгой.

  • Когда матрица будет готова, ее крепят к корпусу. Для этого используется паяльник и припой. Не забудьте вывести провод питания или установить батарейки. Если все правильно рассчитать, после включения прибора в сеть он ярко засветится.

Как можно использовать прожектор

Чаще всего самодельные фонари-прожекторы из светодиодов используются для освещения двора, гаража или других придомовых территорий.

Можете включить фантазию, и сделать более усовершенствованную модель — изготовить переносной прибор (на штативе, о котором было указано ранее), который можно применить для студийных фото- или видео-съемок.

Небольшие прожекторы, мощностью до 24 Вт, можно использовать для освещения салонов авто. Можете брать их с собой на пикники, и создавать дополнительное штатное освещение. Перед новогодними праздниками самодельными прожекторами можно украсить здание.

Зная, как сделать отражатель для дома, понимаешь, что это не сложно. Для этого потребуются простые материалы и инструменты, а процесс сборки займет 2-3 дня. Если все сделать правильно, вы сможете создать оригинальные осветительные приборы, которые украсят придомовую территорию.
